小课堂 | 为什么你需要网管型交换机?

2019-06-10

扫过标题的你,此时正坐在控制核心值班。望着前方的大屏,想:“这个和我有什么关系?”

先检查一下计算机的网卡,看起来很正常啊。难道我要去现场看看摄像头是不是故障了?!OMG!

折腾了大半天,你终于发现,原来是某一段网线,或者光纤断了。。。!

硬核:所以,你需要一台网管型交换机!

言归正传,很多客户在选择和购买工业以太网交换机的时候,经常喜欢选择非网管型的产品,原因也很简单,因为非网管型的产品在操作上非常简单,不需要任何设置,插上网线即可使用,是一台傻瓜型交换机。

有时候,优点就会变成缺点。在复杂的数据中和大型企业网络中,你肯定要选择网管型交换机。但是,友情提醒,需要使用光纤网络进行长距离传输的时候,我仍然建议你选择网管型交换机!为什么?!因为——“网管”呀!


场景一:光纤网络 + 非网管交换机

还是回到开始的那个场景,为什么你要去现场找摄像头来排查故障点?

图1是一个简单的网络示意图。假设摄像头远在10km,考虑以太网线只能提供100米的传输距离,所以摄像头一定是通过光纤链路接回控制核心的。

在摄像头和控制核心之间,现在的你可能选择了一对光纤收发器(非网管交换机)来进行数据传输。这样的布局,成本也不高,一对光纤收发器大约在2000元以内。


▲ 图1:使用一对光纤收发器

但当网络链路故障,如果发生在光纤段,或者发生在摄像头与光纤收发器之间的网线段,光纤收发器(非网管交换机)不会告诉你是哪个环节故障了,因为它是傻瓜型的!所以你只能跑到现场去检查摄像头和光纤收发器是否正常,综合排查才能找到故障所在。

让我们来算一笔账。撇开开始的采购成本,整个系统的MTTR(平均可恢复时间)= 故障诊断时间 + 故障修复时间。由于无法在开始就判断故障点,所以故障诊断时间可能需要3小时或者更久(人步行前往故障点,察看并返回)。

所以,站在管理的角度上来说,由非网管设备组成的应用架构有非常大的隐患


场景二:光纤网络+网管交换机

如果上述拓扑中的光纤收发器(非网管交换机)换成了两台具有网管功能的IES-3082GP交换机,结果会变得有什么不同呢?请看示意图2。

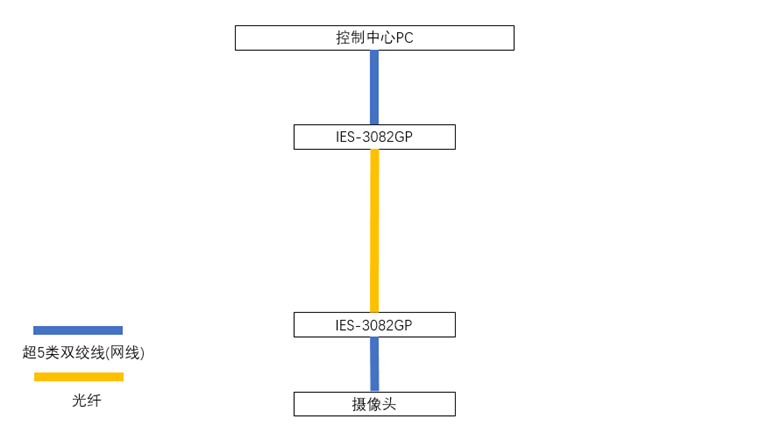

▲ 图2:使用一对IES-3082GP网管交换机

如果摄像头与IES-3082GP之间的网线断了,IES-3082GP可以发送报警,坐在控制核心的你可以直接通过网管软件看到链路中断;

也就是说,当网络出现任何故障而影响了前端数据的传输时候,网管型交换机会告诉控制核心,问题出在了哪里。

我们再来算一笔账,虽然买网管型交换机的初期投资成本是略高于非网管交换机的,但是整个系统的MTTR时间(平均可恢复时间) = 故障修复时间。对,因为网管型交换机会说话,让你可以在开始就排查故障!

硬核:所以,你需要一台网管型交换机!


专业建议

因此,ORing作为专业的工业解决方案供应商,我们诚挚建议广大客户在网络设计的时候:

1. 如果你需要使用光纤进行长距离传输,请尽可能不要成对使用非网管型光纤收发器;

2. 如果预算充足,请一定使用网管型交换机;

3. 如果预算有限,请至少在现场端使用网管型交换机来代替非网管型光纤收发器。

好,今天我们的小课堂就上到这里。

ORing的网管型交换机型号多样,端口配置也很丰富,走过路过不要错过!



本文作者:董琪,销售总监。
