——ORing工业以太网通讯解决方案在华能东莞燃机热电一期项目中的应用
近年来，随着中国经济的迅速增长和人民生活水平的提高，能源短缺、能源消费量日益增加开始成为当前能源建设中的挑战。其中，能源整体利用率低下也是造成能源短缺矛盾的一个重要因素，而热电联产则是适合中国国情的重要节能方式，也是减少环境污染、走可持续发展道路的途径。

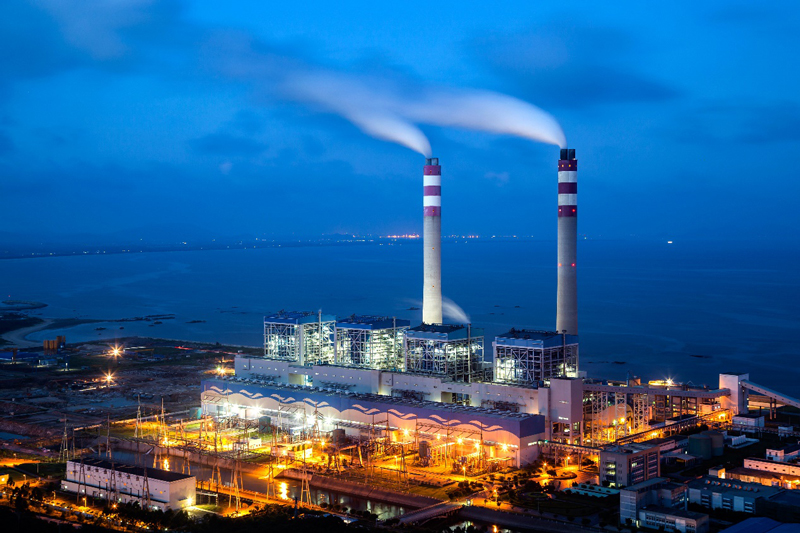

2016年开始动工的华能东莞谢岗燃气热电联产项目，规划建设4×400MW级燃气-蒸汽联合循环热电联产机组，总投资额60多亿元。其中，一期工程项目建设2×400MW 级燃气-蒸汽联合循环热电联产机组和烟气脱硝设施以及供热管网工程，总投资约36亿元。项目投产后年发电量43.4亿千瓦时，供热量222蒸吨/小时，预计年发电及供热产值约33亿元。
作为配套的工程安防集成化系统，该项目方需要一套完整的工业级通讯解决方案，以保障这一系统的稳定可靠运行。
系统需求
首先，这一占地面积283亩的热电联产项目企业，其安防监控系统面临着监控点分散，监控点位多，数据量大，以及电厂区域强电磁干扰和现场环境比较恶劣的挑战。因此，对于网络通讯的稳定可靠性要求比较高。
根据现场光纤部署，项目要求采用星型网络架构，同时考虑到镜头数量比较多，总的数据流量比较大，同时考虑未来的扩展，设计采用百兆接入，千兆汇聚，万兆核心产品通讯方案。
ORing解决方案
根据现场设备实际安装状况， 整个网络系统采用三级网络架构：接入层，汇聚层，核心层。
接入层：现场端部署IES-3082GC交换机提供8个百兆电口和2个千兆光电复用端口，其中8个百兆端口用于连接现场端IP摄像机，之后通过千兆光口，通过光纤方式连接到就近的汇聚交换机
汇聚层：根据现场实际情况，总计部署5个汇聚点，分别布置在主厂房电子设备间和各个装置室，每个汇聚点安装一台RGS-9168GCP-E交换机，支持24个全千兆口。接入点IES-3082GC交换机通过千兆光纤，采用星型方式连接各个汇聚点交换机，每个汇聚点支持24个接入交换机连接
核心层：在主厂房电子设备间内部署两台RGS-R9004GP交换机，采用1+1冗余备份，每个交换机支持48个全千兆端口和4个万兆光口，汇聚层交换机采用千兆光纤通过星型方式，分别连接到核心两台交换机，通过VRRP冗余协议实现冗余备份，保证任一交换机故障，整个监控网络仍旧正常。之后主厂房监控网络核心交换机通过万兆光纤连接到电厂核心交换机，实现核心网络和监控网络的高速通讯。
为何选择ORing？
●-40℃~+75℃宽温、无风扇设计，金属外壳等保证现场高温，高电磁环境下设备稳定运行
● 全千兆主干光纤通讯网络，保证数据的高速传输，同时避免了现场强电磁干扰
●汇聚层交换机支持24个千兆光口，可以为未来系统扩展预留足够的接入端口
●核心层采用1+1冗余技术，保证任意设备故障，系统仍旧可以稳定工作，同时支持万兆的通讯带宽，保证核心数据高速交互，同时为未来大数据通讯接入，预留足够的带宽。
●采用ORing 自主开发的Open-vision管理软件，可以对整个系统进行集中管理和监控，很大程度提高管理效率和降低故障排查解决时间
