钢厂自动化控制系统相关产品

项目描述

加拉茨是罗马尼亚有名的工业动力城市。在加拉茨的工业设施中,由于钢铁被广泛应用于国家设施,钢铁厂在国家经济发展中起了非常重要的作用。为保证钢铁生产的效益和品质,钢铁原材料的运输需要及时,因此需要有效地输送带自动化控制。ORing稳固的产品结合ORing先进的冗余技术(O-Ring、冗余电源输入等),使得ORing以太网交换机和其它设备,如输送带PLC通讯、管理型计算机以及数据服务器能确保迅速而不间断工作。由于ORing具有强大的网管软件——Open-Vision,使得ORing产品变得更易于管理和监控。


系统需求

· 光纤连接
· 串口RS-485连接到以太网络
· 先进的网络和电源冗余保护
· 方便使用的网管软件
· 工业防护等级, 可以在严苛环境下运行
· 承受大范围的温度变化

方案设计

由于现场有大量的PLC和底层设备,PLC主要提供钢铁生产所需输送带的控制,底层设备如功率表,则主要持续监测钢铁生产各个阶段的电力使用情况,需要通过RS-485连接到网络。


ORing提供的IES-3082GP工业以太网交换机, 形成钢铁生产主干网络。以太网交换机的板载光纤连接很大延伸了网络距离,而不必担心网络信息的静电干扰。通过连接服务器到网络,可以轻松管理并存档控制信息。IDS-5042串口联网服务器,可提供4个串口,连接功率表等底层设备,将串口设备接入主干网络。IMC-121FB-SS-SC光电转换器,可以在特定位置连接PLC到光纤网络, 而无需使用多口以太网交换机, 从而节约了成本。

不仅如此,ORing还提供了强大的网管软件——Open-Vision,支持集中化、可视化网络管理,从而实现完整的网络监控和网络事件的早期预警。

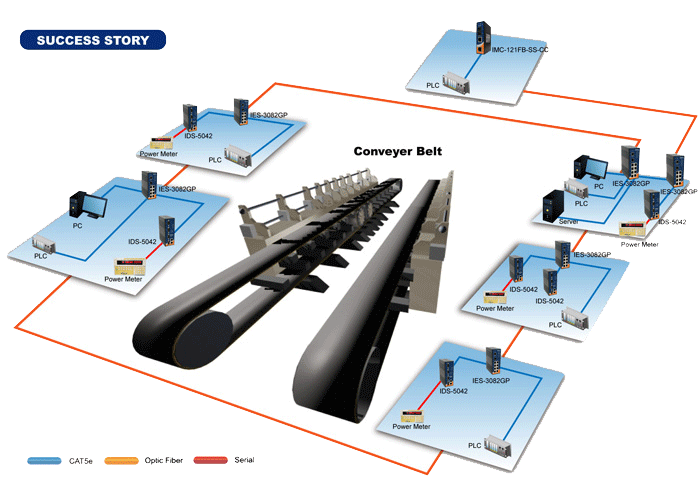

系统架构图
