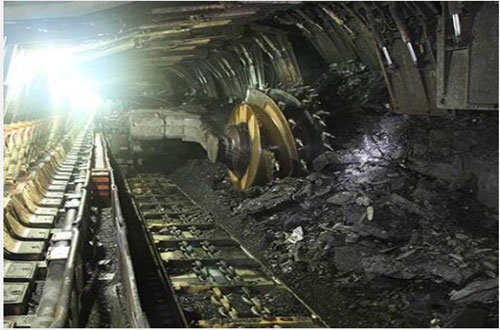

深入地下几百米，黢黑的矿石，脏乱拥挤的密闭空间让人喘不上气。煤矿工人常常不得不在这样的环境下工作，更重要的是，作业过程中潜在的瓦斯、煤尘等意外事故还时刻威胁着人身安危。
在煤矿数字化转型快速发展的今天，中国煤矿行业也实现了飞跃式的发展。由于煤矿行业在很大程度上具有特殊性，所以日常的矿业工作对供电的要求也十分严格。数字化技术应用于煤矿供电中是数字化技术广泛应用的代表之一，有助于构成矿井严密、稳定的供电网络。
对于永城神火集团这样一家大型的煤矿企业而言，如何选择一套成熟、稳定、能够快速集成的供电系统通讯网络设施，是其迈向煤矿数字化转型的关键环节之一。经过多方考察，神火集团决定在刘河煤矿供电项目建设中，选择ORing公司提供的工业以太网解决方案，为数字化矿井目标实现奠定基础。
系统需求
位于河南省东部的永城市，地处豫鲁苏皖四省结合部，总面积2020平方公里，素有“豫东门户”之称。永城市永城矿产资源丰富，地下储煤面积1216平方公里，可开采储量50.45亿吨，永夏煤田是全国六大无烟煤基地之一，同时被国家发改委确定为全国七大煤化工基地之一。现有永煤、神火两个中国500强企业，8对矿井投入使用，年产原煤2300万吨。
神火集团刘河煤矿供电项目需要建立一套可靠稳定的供电网络系统，一方面通过该网络传输连接各种信号采集和传感器设备的PLC数据，另一方面传输煤矿井下情况的数字监控摄像头的图像数据。为了提升效率，节省成本，这两类不同特征的数据需要共用一套千兆主干网络，而如何通过网络机制，将优先级更高的PLC数据和优先级较低而数据流量更大的视频数据进行分流处理是ORing公司需要着手解决的。
ORING解决方案
ORing针对现场实际状况， 综合考虑技术和成本，及未来的系统扩展等因素，分别针对两类数据搭建了现场PLC和现场视频监控两个数据传输平台，其接入层均采用IES-3082GP网管型工业以太网交换机，汇聚层采用RGS-PR9000-HV_US网管型工业以太网交换机。
|
|
刘河煤矿井下供电控制网络系统
刘河煤矿视频监控系统
ORing交换机通过启动QoS优先级和VLAN管理功能，优化网络传输，提升关键任务(PLC现场控制)的可靠性。
QoS机制设置了High/Middle/Low/Lowest等4个优先级以及2种转发策略（WRR/Strict），将802.1p Layer 2 COS定义的优先级对应4个优先级，Layer 3 IPV4 TOS-DSCP定义的优先级对应交换机的4个优先级。同时，将用于现场控制的PLC对应的端口提高优先级，优先转发现场控制信号。而视频监控数据不必实时采集，仅在需要的时候调用，所以将连接摄像头的端口设为较低优先级，保障控制信号的传输质量。
802.1Q VLAN管理可以逻辑切割广播域，针对不同类型的应用划分不同的VLAN组，隶属同一个VLAN的组成员可共享网络资源，不同VLAN组成员不可互访。网络中所有数据包都被加上一个标签，这个标签用于鉴别该数据包属于哪个VLAN组，上连端口数据支持tagged或untagged方式。在该项目中，将连接到同一个网络中的PLC和摄像头，划分成Control VLAN和Surveillance VLAN，将大流量的视频流与重要的控制信号切割开，实现各职能组流量切割管理。
为何选择ORING？
● 支持多种网络冗余协议 O-Ring 、O-Chain和和MSTP/RSTP/STP(IEEE802.1w/D)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。
● ORing协议组成快速自愈环网，环网自愈时间小于10ms，而断线复接恢复时间为0，达到无缝自愈。
● 现场环网采用O-Chain网络冗余技术，上连至千兆主干网，可兼容其它冗余协议(如RSTP等)。
