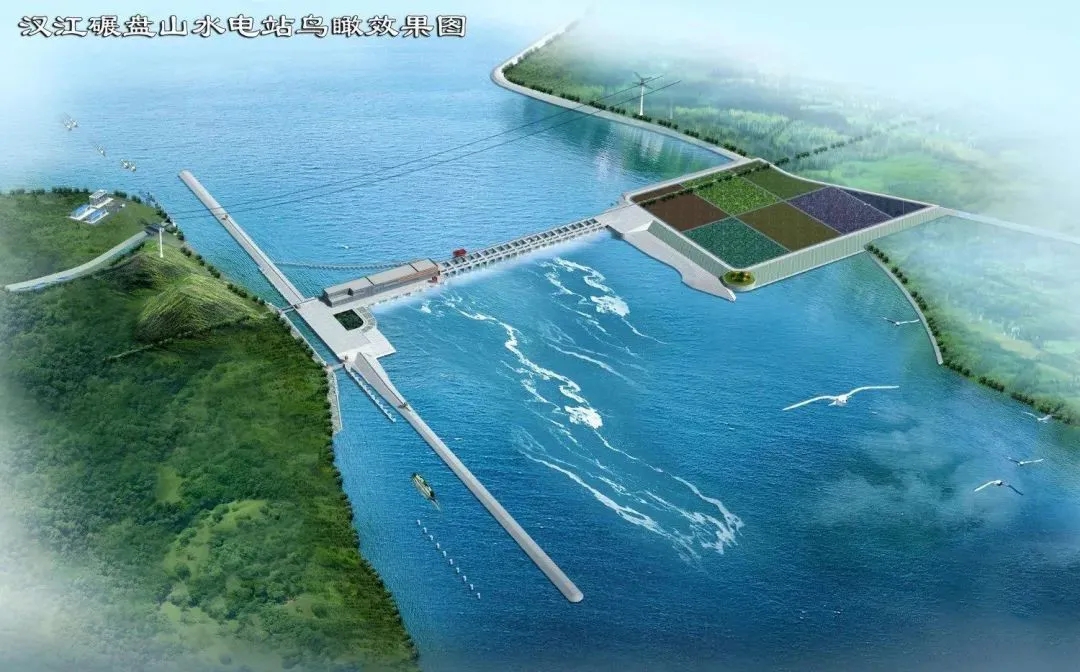

位于汉江中游的湖北省钟祥市，碾盘山水利枢纽工程坝区正面临着首次汛期到来的挑战。每年5月份进入汛期之后，汉江常常面临着上游洪峰到来的威胁。
碾盘山水利枢纽将打造为发电、航运、灌溉等，兼有水产和旅游等目标的综合开发治理工程项目，控制流域面积14.03km²，多年平均流量1630m³/s，总库容8.9亿m³，装机容量250MW，年平均发电量10.81亿度，过船吨位500t。
作为国家172项节水供水重大水利工程之一，碾盘山水利枢纽工程总投资66.36亿元，将大大缓解近年来湖北省内防汛工作面临的严峻形势。
作为该项目电气自动化部分的总包商，常州武进液压设备有限公司深知水利枢纽对于闸口的控制水平、可靠性和安全系数要求极高，在通讯部分必须选择一家同样可靠的工业交换机品牌，而ORing公司最终成为该项目的合作伙伴之一。
系统需求
随着水利枢纽信息化建设不断深入，水利信息化资源不断整合共享，大中型水电枢纽电站监测控制系统也开始更多地应用于新建项目或升级改造过程中。通过高清视频、自动化设备实现，实时监测和远程控制，极大提升了水利信息管理的效率和效能。
由于水利枢纽项目属于关键基础设施项目，运行环境需要适应各种特殊的天气变化。因此要求所使用的产品必须能满足现场恶劣环境应用，同时要求网络必须具备高度的可靠性，稳定性。
ORing解决方案
根据碾盘山水利枢纽项目的整体设计需求，综合考虑现场布线问题，项目现场接入端交换机采用星型架构连接至中心核心交换机，且中心核心交换机采用环网冗余架构形式，保证了整体网络更加稳定、安全。
具体方案设计如下：
1、每个闸门部署两台IES-3082GP交换机，8个百兆电口用于连接现场端监控摄像机和PLC等监测设备，2个千兆光口通过光纤直接连接控制中心核心交换机。
2、控制中心部署核心交换机RGS-PR9000-HV, 采用O-Ring环网协议，组成千兆主干光纤环网，保证核心系统高度冗余，且安全、稳定。

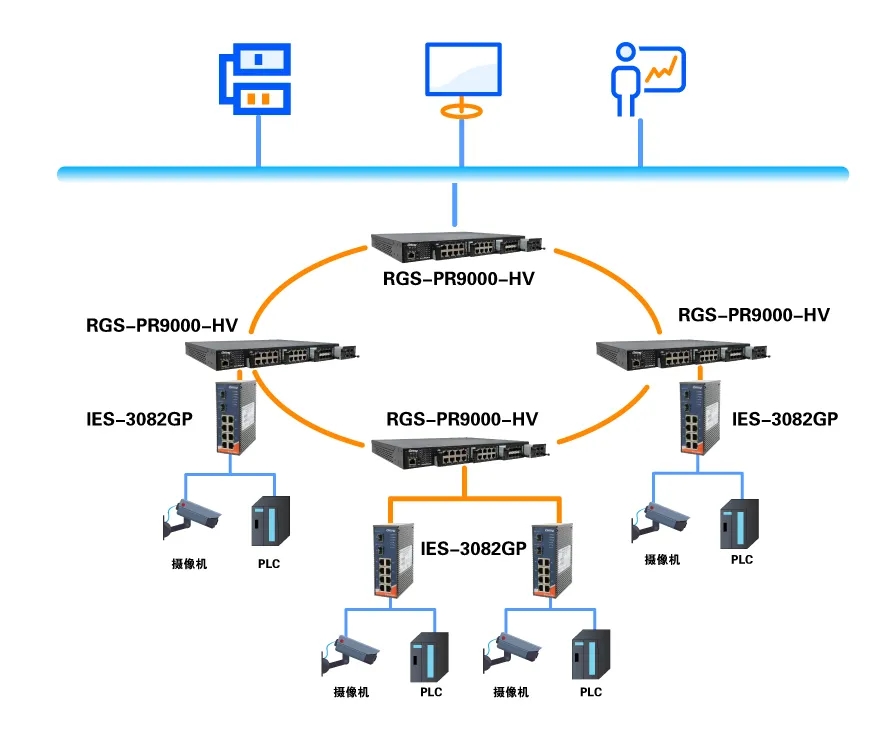

碾盘山水利枢纽泄洪闸项目系统架构
为何选择ORING？
工业级设计，-40～75℃ 宽温，保证现场高温、高湿环境下设备稳定运行。
全千兆主干光纤通讯网络和万兆核心通讯方案，保证整个系统数据的高速传输，同时为未来大数据通讯接入，预留足够的带宽。
O-Ring环网冗余协议组成快速自愈环网，环网自愈时间小于10ms，保证出现网络故障时，整个系统可以快速恢复。
启动优先级和VLAN管理功能，优化网络传输，保证PLC关键数据优先传输。
采用ORing自主开发的Open-vision管理软件，可以对整个系统进行集中管理和监控，极大提高管理效率和减少故障排查时间。
