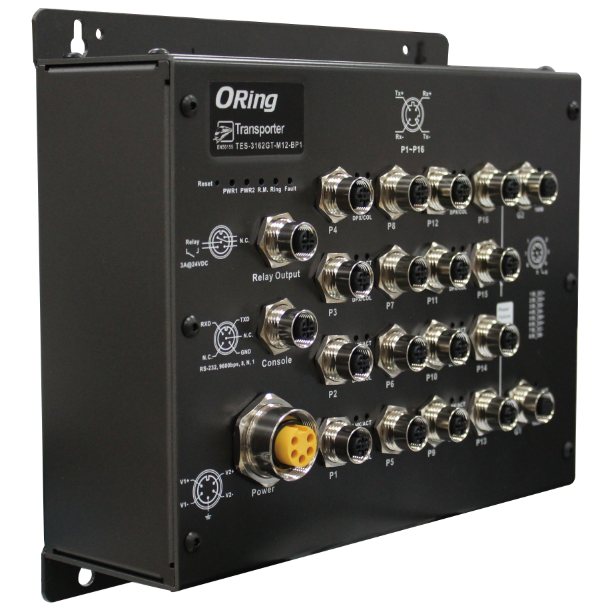

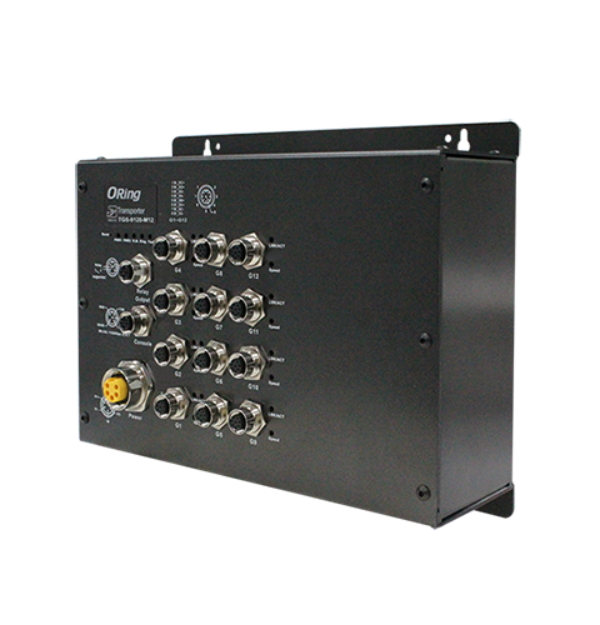

工业交换机

工业交换机是工业网络交换机，工业以太网交换机的简称，是工业上所用的交换机，所以被称为工业交换机，不管多恶略的天气都非常的稳定，所以为了适应工业环境的稳定，工业交换机有着诸多的种类，那么工业交换机借口类型有哪些呢？如何多这些交换机进行连接呢？下面我们就来具体的看下吧！！！！！

交换机接口类型

双绞线RJ-45接口

这是最常见、应用最广泛的接口类型，它属于双绞线以太网接口类型。它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。

虽然它们所使用的传输介质都是双绞线类型。但是它们却各自采用不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。

（2）光纤接口

对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。

不过由于当时在百兆速率下，与传统双绞线介质相比，优势并不明显，况且价格比双绞线贵很多，所以光纤在100Mbps时代没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光线好，且在连接距离等方面具有非常明显的优势，非常适合城域网和城域网使用。

目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC类型，无论是在100Base-FX，还是在1000Base-FX网络中。SC接口的芯在接头里面，如图3左图所示的是一款100Base-FX网络的SC光纤接口模块，其右图为一款提供了4个SC光纤接口的光纤交换机。图2中所示交换机中也有2个SC光纤接口。

（3）AUI接口与BNC

AUI接口是专门用于连接粗同轴电缆的，虽然目前这种网络在局域网中并不多见，但在一些大型企业网络中，仍可能有一些遗留下来的粗同轴电缆令牌网络上河北，所以有些交换机也保留了少数AUI接口，以更大限度满足用户需求。AUI接口是一个15针“D”形接口，类似于显示器接口。

BNC则是专门用于同轴电缆连接的接口，目前提供这种接口的交换机比较少见。但在一些RJ-45以太网交换机和集线器中还提供少数BNC接口，专门用于细同轴电缆作为传输介质的令牌网络连接。

Console接口

这个接口是用来配置交换机的，所以只有网管型交换机才有。而且需要注意的时，并不是所有网管型交换机都有，那是因为交换机的配置方法有很多，如通过Telnet命令行方式、Web方式、TFTP方式等。虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但是有些品牌的交换机基本设置在出厂时就已经配置好了，不需要进行IP地址、用户名之类的基本配置，所以这类网管型交换机不需要提供Console接口，而且目前来说，还占多数，这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。

用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，而有的则采用串口作为Console接口。

Console线也分为两种，一种是串行线，即两端均为串行接口（两端均为母头或一端为公头，另一端为母头），两端可以分别插入至计算机的串口和交换机的Console端口；另一种是两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。

由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的适配器。通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB-9或DB-25适配器的。

FDDI接口

在早期的100Mbps时代，还有一种FDDI网络类型，它的中文名字是“光纤分布式数据接口”，很明显它的传输介质也是光纤，其接口类型主要是SC类型。目前由于它的优势不明显，目前也基本上不见了。

工业交换机怎么连接

因为工业交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的工业交换机接口上即可。下面只简单介绍一下网管型工业交换机的配置连接。

网管型工业交换机的配置通常是利用一台便携式笔记本电脑进行的，它的连接就是通过随工业交换机附带的一条配置电缆进行的。配置电缆的一端连接在工业交换机的Console端口，另一端就连接在笔记本电脑（当然也可以是台式电脑）的串口上。配置电缆的类型因相应工业交换机的Console接口类型不同而不同，通常是一条两端都是母头，或一端为公头，另一端为母头的串行电缆。

上面呢就是今天为大家分享的关于工业交换机怎么连接的先关内容，希望多大家有一定的帮助。
