ORing Transporter™系列非网管型以太网交换机专为轨道交通应用而设计。TGS-1080-M12非网管型以太网交换机，符合EN50155标准，含8个10/100/1000Base-T(X) M12端口。此外，支持-40 ~70℃宽温，保证设备在恶劣环境下稳定运行。因此，TGS-1080-M12系列交换机是轨道交通应用中构建以太网的理想选择。
| 交换机型号 | TGS-1080-M12 | TGS-1080-M12-MV |
|---|---|---|
| 物理端口 | ||
| 10/100/1000Base-T(X) M12 | 8 x M12 连接头 (8-pin A-coding) | |
| 技术 | ||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） |
|
| MAC 地址表大小 | 8K | |
| 处理方式 | 存储转发 | |
| LED 指示灯 | ||
| 电源指示灯 | 绿色：电源 LED x 3 | 绿色：电源 LED x 1 |
| 故障指示灯 | 橙色：PWR1 或PWR2 故障 | |
|
10/100/1000Base-T(X) M12 端口指示灯 |
上灯表示端口Link/Act.：绿色（1Gbps），橙色（10/100Mbps） 下灯：橙色（Duplex/Collision） |
|
| 故障输出 | ||
| 继电器 | 继电器故障输出3A @24VDC，M12 连接头 (5-pin A-coding) | |
| 电源 | ||
| 电源输入 | 12~48VDC 冗余电源 5-pin M23 连接头 | 72~110VDC 5-pin M23 连接头 |
| 电源功耗 | 2.88W | 7.88W |
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-40 | |

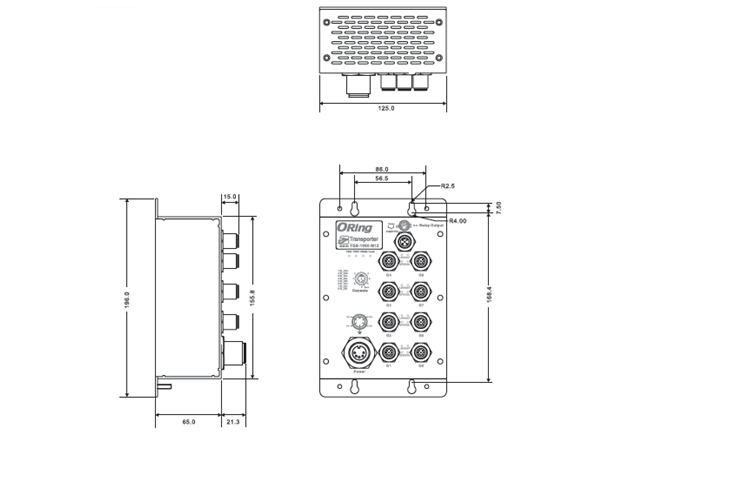

| 尺寸(宽 x 深 x 高) | 125 (宽) x 65 (深) x 196 (高) mm | |
| 重量 (g) | 967g | 1195g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27, EN61373 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6, EN61373 | |
| 质保 | ||
| MTBF | 595,882 小时 | TBC |
| 质保 | 5年 | |
| 型号名称 | 描述 |
|---|---|
| TGS-1080-M12 | 工业级8 口非网管型以太网交换机，EN50155，8 个10/100/1000Base-T(X) M12 端口 |
| TGS-1080-M12-MV | 工业级8 口非网管型以太网交换机，EN50155，8 个10/100/1000Base-T(X) M12 端口，72~110VDC 电源输入 |
