ORing Transporter™系列网管型以太网交换机专为轨道交通应用而设计。TES-1080-M12-BP2非网管型以太网交换机，符合EN50155标准，含8个10/100Base-T(X)电口，M12接口，提供两组bypass端口。采用铝制外壳设计，使用M12接口确保防尘连接，并能稳定运行于高电磁干扰、震动、冲击等环境下。此外，支持-40 ~70℃宽温，保证设备在恶劣环境下稳定运行。
| 交换机型号 | TES-1080-M12-BP2 |
|---|---|
| 物理端口 | |
|
10/100 Base-T(X) 电口，M12 MDI/MDIX 自适应 |
8 |
| 技术 | |
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3x Flow Control（流量控制） |
| MAC地址表大小 | 8K |
| 处理方式 | 存储转发 |
| 故障输出 | |
| 继电器 | 继电器故障输出3A @24VDC，M12连接头 (5-pin A-coding) |
| LED 指示灯 | |
| 电源指示灯 | 绿色：电源工作正常 |
| 故障指示灯 | 橙色：电源故障 |
|
10/100Base-T(X) M12 端口指示灯 |
绿色：端口Link/Act. 橙色：双工/冲突. |
| 电源 | |
| 电源输入 | 12~48 VDC 冗余电源输入，M23接口 |
| 电源功耗 | 5W |
| 过载保护 | 有 |
| 反向保护 | 有 |
| 机械特性 | |
| 防护等级 | IP-40 |

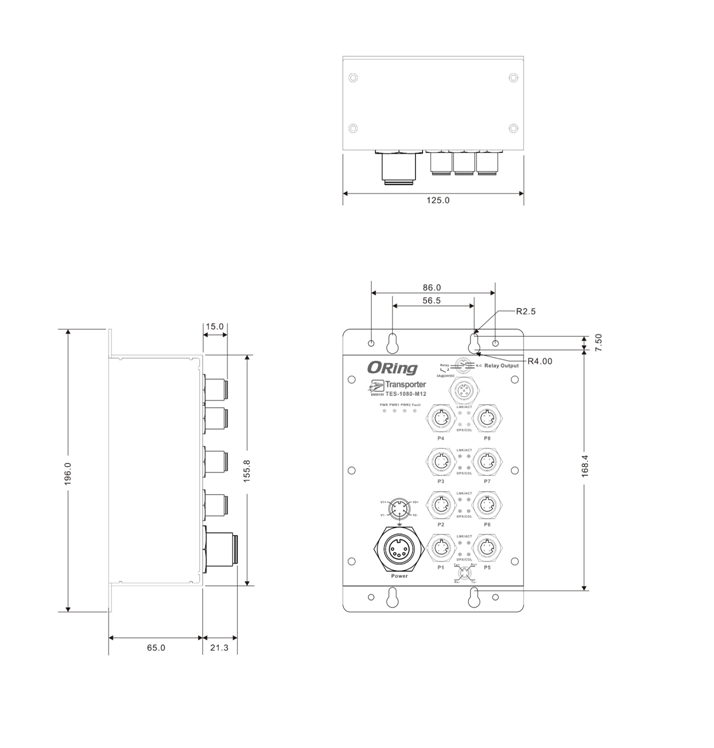

| 尺寸(宽 x 深 x 高) | 125 (宽) x 65 (深) x 196 (高)mm |
| 重量 (g) | 845 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27, EN61373 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6, EN61373 |
| 质保 | |
| MTBF | 852,006小时 |
| 质保 | 5年 |
| 型号名称 | 描述 |
|---|---|
| TES-1080-M12-BP2 | 工业级8口非网管型以太网交换机，EN50155，8个10/100Base-T(X)电口，M12接口，2对旁路端口 |
