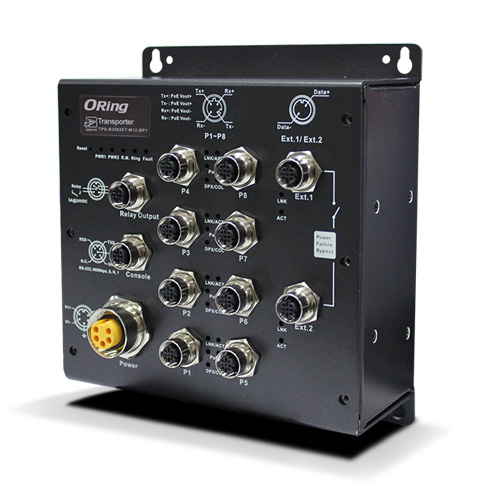

ORing Transporter™系列网管型以太网交换机专为轨道交通应用而设计。TPS-B3082ET-M12-BP1网管型以太网交换机，符合EN50155标准，8个10/100Base-T(X) M12 PoE端口，支持IEEE802.3af 标准，每个电口最大15.4W输出；以及2个提供旁路功能的以太网距离延长端口，最高可提供200m长距离传输。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。此外，支持-40~70℃宽温，保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外，ORing还提供专业的Open-Vision网管软件，对交换机进行集中管理和配置。因此，TPS-B3082ET-M12-BP1系列交换机是轨道交通应用中构建高效以太网的理想选择。
| 交换机型号 | TPS-B3082ET-M12-BP1 |
|---|---|
| 物理端口 | |
|
10/100Base-T(X) M12 P.S.E. MDI/MDIX 自适应 |
8 (M12 D-coding) |
| 100Mbps 以太网扩展端口，M12 | 2 (M12 D-coding) |
| RS-232 Console 端口 |
RS-232，M12 连接头 (A-coding) 波特率设定：9600bps, 8, N, 1 |
| 技术 | |
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1D STP (生成树协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 安全性认证 IEEE 802.1AB LLDP (链路层发现协议) IEEE 802.3af PoE 标准(每个端口最高可达15.4W) |
| MAC 地址表大小 | 8K |
| 优先级序列 | 4 |
| 处理方式 | 存储转发 |
| 交换机特性 |
延迟时间：7μs 背板带宽：2Gbps 最大VLAN 数量：4096 IGMP 组播组：1024 每个VLAN 端口速率：用户自定义 |
| 安全特性 |
开启/关闭端口，基于MAC 地址的端口安全 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 支持Q-in-Q VLAN 性能安全, 以扩大VLAN 空间 Radius 集中密码管理 SNMPv1/v2/v3 加密认证 |
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/w/s) 冗余网络协议O-Ring（自愈时间<10ms @ 250 台交换机） 支持TOS/Diffserv 实时流量QoS (802.1p） 支持VLAN (802.1Q) 带VLAN 标记和GVRP IGMP snooping 端口配置、监控、状态、安全监控 SNTP 用于同步网络时间 支持PTP Client (时间精确度协议)时间同步 支持DHCP Server/Client 支持端口汇聚(Port Trunk) 支持MVR (VLAN 组播) Modbus TCP |
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) |
| 故障报警 |
通过继电器输出进行故障报警 通过系统日志/server/client 记录和浏览事件 支持SMTP 通过Email 发出事件警告通知 支持系统日志事件筛选 |
| LED 指示灯 | |
| 电源指示灯 | 绿色：电源 LED x 2 |
| Ring Master指示灯 | 绿色：指示交换机运行于O-Ring Master模式 |
| O-Ring 指示灯 | 绿色：指示交换机运行于O-Ring 模式 |
| 故障指示灯 | 橙色：系统故障 |
|
10/100Base-T(X) M12 P.S.E. 端口指示灯 |
上面：绿色（端口Link/Act.） 中间：绿色（PoE 供电中） 下面：橙色（Duplex/Collision） |
| 以太网扩展端口 |
上面：绿色（端口Link） 下面：绿色（端口Act.） |
| 故障输出 | |
| 继电器 | 继电器故障输出3A @24VDC，M12 连接头 (A-coding) |
| 电源 | |
| 电源输入 | 48VDC 冗余电源，5-pin M23 连接头 |
| 电源功耗 | 11.76W |
| 过载保护 | 有 |
| 反向保护 | 有 |
| 机械特性 | |
| 防护等级 | IP-30 |

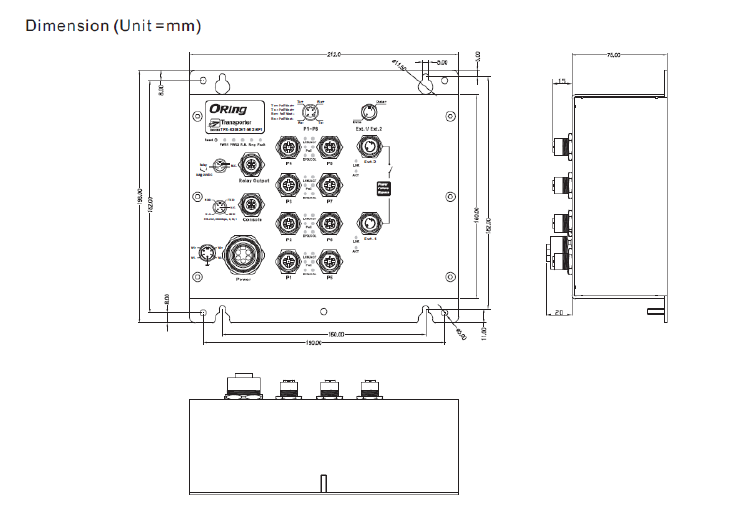

| 尺寸(宽 x 深 x 高) | 212 (宽) x 75 (深) x 198 (高) mm |
| 重量 (g) | 1454g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6 |
| 安全 | EN60950-1 |
| 质保 | |
| 质保 | 5年 |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| TPS-B3082ET-M12-BP1 |
工业级10 口网管型PoE 以太网交换机，EN50155，8 个10/100Base-T(X)M12 PoE 端口和2 个以太网扩展端口， M12 端口，支持旁路功能 |
