ORing Transporter™系列网管型以太网交换机专为轨道交通应用而设计。TGPS-9080-M12A-MV网管型以太网交换机，符合EN50155标准，提供8个10/100/1000Base-T(X) M12 PoE端口。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。采用M12连接头，可用于各种震动环境以确保可靠稳定的网络连接。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外，ORing还提供专业的Open-Vision网管软件，对交换机进行集中管理和配置。因此，TGPS-9080-M12A-MV系列交换机是轨道交通应用中构建以太网的理想选择。
| 交换机型号 | TGPS-9080-M12A-MV |
|---|---|
| 物理端口 | |
|
10/100/1000Base-T(X) M12 P.S.E. MDI/MDIX 自适应 |
8 x M12 连接头 (8-pin A-coding) |
| 技术 | |
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 认证 IEEE 802.1AB LLDP (链路层发现协议) IEEE 802.3at PoE 标准(每个端口上限可达30W) |
| MAC 地址表大小 | 8K |
| 优先级序列 | 8 |
| 处理方式 | 存储转发 |
| 交换机特性 |
延迟时间：7μs 背板带宽：16Gbps VLAN 上限数量：4095 IGMP 组播组：128 每个VLAN 端口速率：用户自定义 |
| 巨帧 | 上限可达9.6K |
| 特性 |
基于端口的设备绑定功能 开启/关闭端口，基于MAC 地址的端口 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius 集中密码管理 SNMPv3 加密认证 HTTPS/SSH 网络 |
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/w/s) 冗余网络协议O-Ring（自愈时间<30ms @ 250 台交换机） 支持TOS/Diffserv 实时流量QoS (802.1p） 支持VLAN (802.1Q) 带VLAN 标记和GVRP IGMP snooping 基于IP 的带宽管理 QoS 管理 DOS/DDOS 自动防御 端口配置、监控、状态 支持DHCP Server/Client/Relay SMTP Client Modbus TCP |
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) |
| Console 口 |
RS-232，5-pin M12 连接头，含Console 线 115200bps, 8, N, 1 |
| LED 指示灯 | |
| 电源指示灯 | 绿色：电源 LED x 1 |
| Ring Master 指示灯 | 绿色：指示交换机运行于O-Ring Master 模式 |
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring 模式 绿色闪烁：冗余环故障 |
| 故障指示灯 | 橙色：系统故障 |
|
10/100Base-T(X) M12 P.S.E. 端口指示灯 |
顶部绿色：端口Link/Act. 中间绿色：PoE 功能已启动 底部双色LED 灯表示速率：绿色-1000Mbps，橙色-100Mbps，关闭-10Mbps |
| 故障输出 | |
| 继电器 | 继电器故障输出3A @24VDC，M12 连接头 (A-coding) |
| 电源 | |
| 电源输入 |
72/96/110VDC (50.4-154VDC). 7/8 inch 5-pin male 连接头 |
| 电源功耗 | 13W（不包含PoE 功耗） |
| PoE 整体输出功率 | 60W |
| 过载保护 | 有 |
| 反向保护 | 有 |
| 机械特性 | |
| 防护等级 | IP-40 |

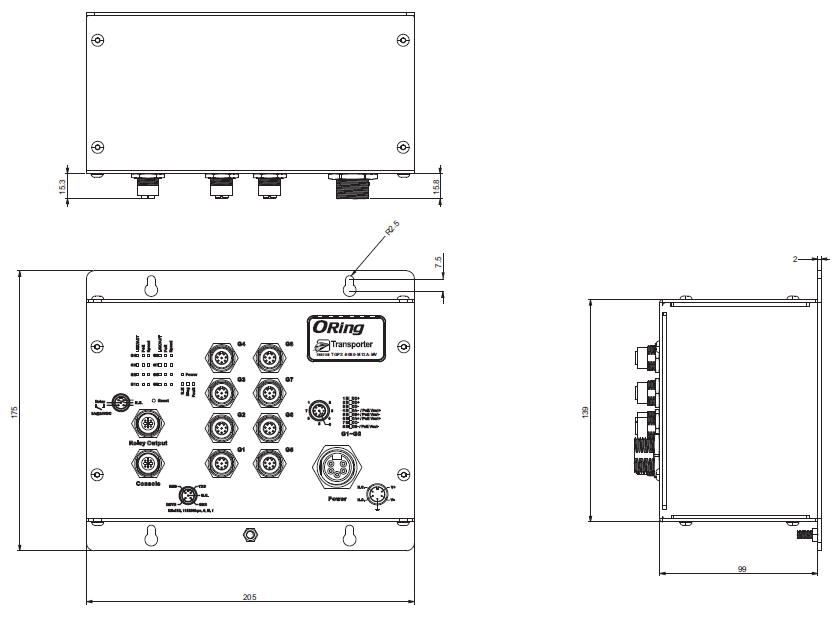

| 尺寸(宽 x 深 x 高) | 205 (宽) x 99 (深) x 175 (高) mm |
| 重量 (g) | 1790 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 75℃ (-40 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC 60068-2-32 |
| 震动 | IEC60068-2-6 |
| 质保 | |
| 质保 | 5年 |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| TGPS-9080-M12A-MV |
工业级8 口网管型全千兆PoE 以太网交换机，EN50155，8个10/100/1000Base-T(X) M12 PoE 端口， A-Coding，110VDC 电源输入 |
