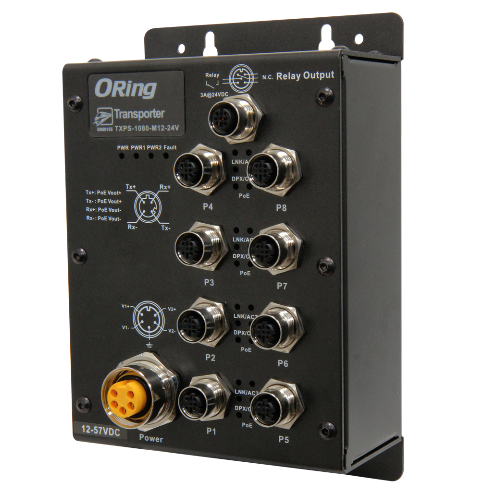

ORing Transporter™系列非网管型以太网交换机专为轨道交通应用而设计。TXPS-1080-M12-24V非网管型以太网交换机，符合EN50155标准，提供8个10/100/500 Base-T(X) M12 PoE端口。支持IEEE 802.3at标准，每个端口提供上限30W输出。采用M12连接头，可用于各种震动环境以确保可靠稳定的网络连接。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。因此，TXPS-1080-M12-24V系列交换机是轨道交通应用中构建以太网的理想选择。
| 交换机型号 | TXPS-1080-M12-24V | TXPS-1080-M12-BP2-24V |
|---|---|---|
| 物理端口 | ||
|
10/100/500 Base-T(X) M12 P.S.E 端口 |
8 x M12 连接头 (4-pin D-coding) |
8 x M12 连接头 (4-pin D-coding) 末尾4 个端口为旁路端口 |
| 技术 | ||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3x Flow Control（流量控制） IEEE 802.3at PoE 标准（上限每个端口30W） |
|
| MAC 地址 | 4K | |
| 处理方式 | 存储转发 | |
| LED 指示灯 | ||
| 电源指示灯 | 绿色：电源 LED x 3 | |
| 故障指示灯 | 橙色：PWR1 或PWR2 故障 | |
|
10/100/500Base-T(X) M12 PoE 端口指示灯 |
顶部绿色：10/100Mbps 端口Link/Act. 中间橙色：500Mbps 端口Link/Act. 底部蓝色：PoE 供电 |
|
| 故障输出 | ||
| 继电器 | 继电器故障输出3A@24VDC，M12 连接头 (5-pin A-coding) | |
| 电源 | ||
| 电源输入 | 冗余24VDC (12 ~ 57VDC)，5-pin M23 连接头 | |
| 电源功耗 | 3W（不包括PoE 功耗） | |
| PoE 输出功率 |
60W (12~24VDC) 120W (24~57VDC) |
|
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

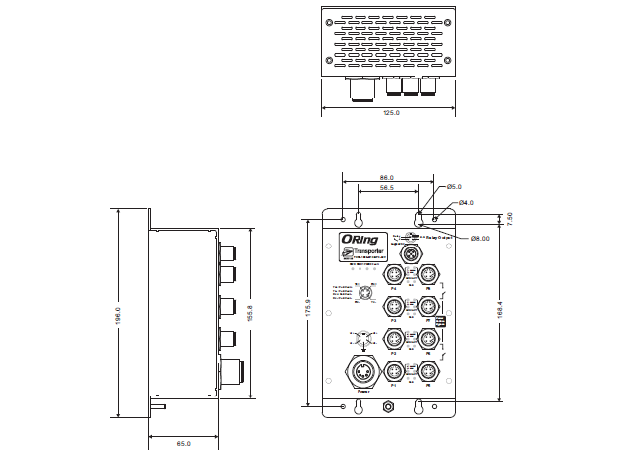

| 尺寸(宽 x 深 x 高) | 125(宽) x 65(深) x 196(高) mm | |
| 重量 (g) | 993g | 1015g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMC | CE EMC (EN 55024, EN 55032), FCC Part 15B, EN 50121-3-2 (EN 50155) | |
| EMI | EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15B class A | |
| EMS |
EN 55024 (IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP)) |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-31 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| MTBF | 315,273小时 | 306,849 小时 |
| 质保 | 5年 | |
| 型号名称 | 描述 |
|---|---|
| TXPS-1080-M12-24V |
工业级8 口非网管型PoE 以太网交换机，EN50155，8 个10/100/500Base-T(X) M12 PoE 端口， 24VDC 电源输入 |
| TXPS-1080-M12-BP2-24V |
工业级8 口非网管型PoE 以太网交换机，EN50155，8 个10/100/500Base-T(X) M12 PoE 端口， 2 对旁路端口，24VDC 电源输入 |
