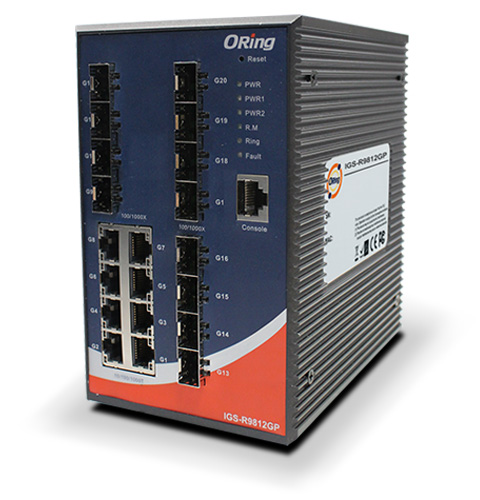

IGS-R9812GP 资料下载
  • 提供8个10/100/1000Base-T(X)电口,RJ45和12个100/1000Base-X光口,SFP插槽
  • 支持三层路由功能:静态路由,RIP动态路由
  • 快速冗余环网:O-Ring(单一环网最多250台交换机,自愈时间<30ms)
  • O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
  • MSTP/RSTP(IEEE 802.1s/w)
  • 支持IEEE 1588v2时钟同步
  • 支持IPv6协议
  • IGMP v2/v3 (IGMP snooping)组播管理
  • 端口汇聚(Port Trunk)便于带宽管理
  • 基于应用的QoS管理,基于IP带宽管理
  • Modbus TCP管理
  • IEEE 802.3az高效节能以太网技术
  • 9.6K字节巨帧
  • DoS/DDoS攻击自动防御
  • 基于端口的设备绑定安全功能
  • ACL,TACACS+,802.1X用户安全认证
  • SNMP v1/v2c/v3 & RMON & 802.1Q VLAN网络管理
  • 通过WEB(HTTP/HTTPS)、SSH、Telnet、Console(CLI)、Open-vision多种方式管理和配置
  • 多种事件报警机制:Syslog, Email, SNMP Trap和继电器故障输出
  • IP-30防护等级
  • 导轨式/壁挂式安装方式
  • 简介

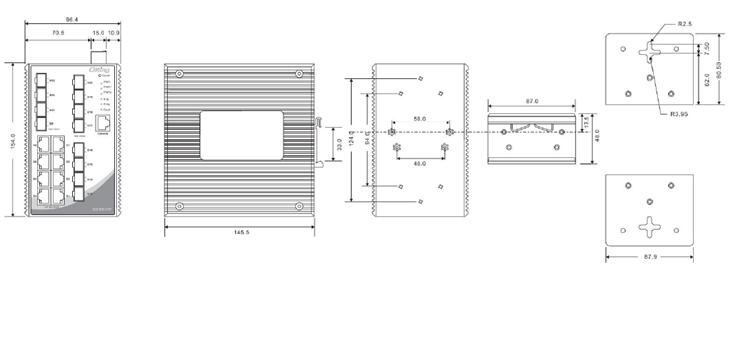

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IGS-R9812GP三层千兆网管型以太网交换机,提供8个10/100/1000Base-T(X)电口,RJ45和12个100/1000Base-X光口,SFP插槽。支持三层路由功能:静态路由和RIP动态路由功能。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~75℃宽温,保证设备在恶劣环境下稳定运行。除基于WEB(HTTP/HTTPS)、Telnet、Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,IGS-R9812GP系列交换机是构建高效以太网的最佳选择。

交换机型号 IGS-R9812GP
物理端口
10/100/1000Base-T(X)电口
RJ45 ,MDI/MDIX自适应
8
100/1000Base-X光口
SFP插槽
12
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC地址表大小 8K
优先级队列 8
处理方式 存储转发
交换机特性 交换延迟: 7μs
背板带宽: 40Gbps
有效VLAN数:256
IGMP组播组: 128每个VLAN
端口速率: 用户自定义
巨帧 9.6K字节
安全特性 基于端口的设备绑定安全功能
开启/关闭端口,基于MAC 地址的端口安全
基于端口的访问控制(802.1X)
基于MAC 地址认证
QoS 分配
Guest VLAN
MAC 地址限制
TACACS+
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络安全管理
Web 和CLI 授权认证
IP source guard
软件特性 硬件路由、RIP 动态路由、静态路由
IEEE 1588v2 时钟同步协议
IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP (IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记
Voice VLAN
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态、安全监控
DHCP 客户端/服务器/中继
Modbus TCP
ARP 检查
SMTP Client
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
Console配置端口 RS-232,115200bps, 8, N, 1
LED 指示灯
电源指示灯 电源LED x 3
绿色:电源工作正常
Ring Master指示灯 绿色:交换机运行于Ring Master模式
O-Ring 指示灯 绿色:交换机运行于O-Ring模式
绿色闪烁:Ring故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X)
RJ45端口指示灯
绿色:1000Mbps Link/Act
橙色:10/100Mbps Link/Act
100/1000Base-X
SFP光口指示灯
绿色:端口Link/Act
故障输出
继电器 继电器故障输出报警1A@24VDC
电源
电源输入 12-48VDC冗余电源输入,6-pin接线端子
电源功耗 23W
过载保护
反向保护
机械特性
防护等级 IP-30
尺寸 (W x D x H) 96.4 (宽) x 145.5 (深) x 154 (高)mm
重量 (g) 1365 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
质保 5年

            * MRP功能按需提供。

型号名称 描述
IGS-R9812GP 工业级三层20口网管型全千兆以太网交换机,8个10/100/1000Base-T(X)电口,RJ45和12个100/1000Base-X光口,SFP插槽
  • IGS-R9812GP
  • 导轨安装套件
  • 壁挂安装套件
  • Console控制线缆
  • 快速安装手册
  • ORing 安装光盘
