RGS-R9244GP+ 资料下载
  • 3 层路由,RIP 和静态路由
  • 支持O-Ring(单一环网最多250 台交换机,自愈时间<30ms和MSTP (RSTP/STP)网络冗余协议
  • O-Chain 附加冗余环网,兼容不同品牌、不同网络拓扑结构
  • IEEE 1588v2 时钟同步协议
  • 支持IPv6 协议
  • 支持Modbus TCP 协议
  • IEEE 802.3az 高效节能以太网技术
  • 提供HTTPS/SSH 安全加密
  • 支持SMTP 客户端和NTP Server
  • 基于应用的QoS 管理,基于IP 带宽管理
  • 基于端口的设备绑定安全功能
  • DoS/DDoS 攻击自动防御
  • IGMP v2/v3 (IGMP snooping)组播管理
  • SNMP v1/v2/v3 & RMON & 802.1Q VLAN 网络管理
  • ACL,802.1X 用户安全认证
  • 9.6K 字节巨帧
  • SFP 插槽支持DDM 功能
  • 支持DBU-01 配置备份工具
  • 通过WebTelnet、Console(CLI)、Open-Vision 多种方式管理和配置
  • 支持LLDP 协议
  • 19 英寸机架式安装
  • 简介

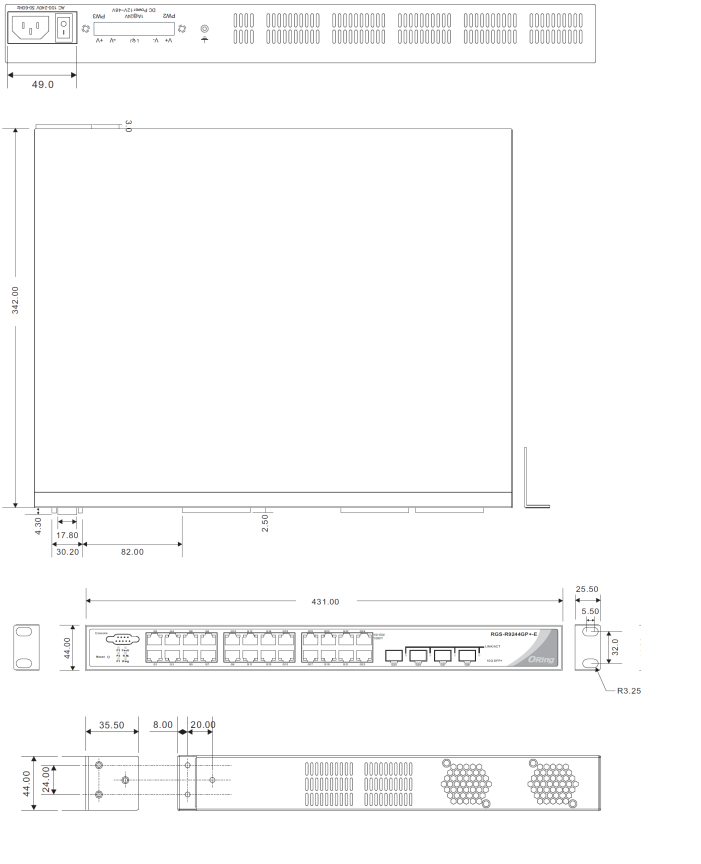

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

RGS-R9244GP+是一款三层网管型全千兆以太网交换机,支持RIP和静态路由,提供24个10/100/1000Base-T(X)电口和4个1G/10GBase-X光口,SFP+插槽。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain、和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-20 ~60℃宽温,保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,RGS-R9244GP+系列交换机是构建高效以太网的最佳选择。

交换机型号 RGS-R9244GP+ RGS-R9244GP+-E
物理端口
10/100/1000 Base-T(X)电口 RJ45
MDI/MDIX 自适应
24
1G/10GBase-X SFP+插槽 4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.z 1000Base-X
IEEE 802.3ae 10Gigabit 以太网
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级队列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:52Gbps
最大VLAN 数量:4095
VLAN ID 范围:1 ~ 4094
IGMP 组播组:128 每个VLAN
端口速率:用户自定义
巨帧 9.6K 字节
安全特性 基于端口的设备绑定安全功能
开启/关闭端口,基于MAC 地址的端口安全
基于端口的访问控制(802.1X)
基于MAC 地址认证
QoS 分配
Guest VLAN
MAC 地址限制
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络安全管理
Web 和CLI 授权认证
IP source guard
软件特性 RIP 动态路由、静态路由
IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP (IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记和GVRP
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态、安全监控
DHCP 客户端/服务器/中继
Modbus TCP
DNS client
SMTP Client
NTP server
网络冗余 O-Ring,O-Chain,RSTP,MSTP,STP
Console 口 RS-232,DB9,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源
Ring Master指示灯 绿色:指示系统运行于O-Ring Master模式
O-Ring指示灯 绿色:指示系统运行于O-Ring模式
绿色闪烁:Ring 故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X) RJ45
端口指示灯
绿色:端口Link/Act
双色LED 表示通讯速率:绿色 (1000M),橙色(100M),off (10M)
1G/10GBase-X
SFP+端口指示灯
绿色:端口Link/Act
故障输出
继电器 --
电源
电源输入 100~240VAC输入 100 ~ 240VAC输入
冗余36 ~ 72VDC 电源输入
电源功耗 37.4 W
过载保护
机械特性
安装 19 英寸机架式
尺寸(宽 x 深 x 高) 431 (W) x 342 (D) x 44 (H)mm
重量 (g) 4597g 4754g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -20 ~ 60℃ (-4 ~ 140℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS IEC 61000-4-2: 2008; IEC 61000-4-3: 2006 + A1: 2007 + A2: 2010;
IEC 61000-4-4: 2012; IEC 61000-4-5: 2014;
IEC 61000-4-6: 2013; IEC 61000-4-8: 2009; IEC 61000-4-11: 2004
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
MTBF 462,867 小时 371,822 小时
质保 5年

*MRP功能按需提供。

型号名称 描述
RGS-R9244GP+_US 工业级3层28口机架式网管型全千兆以太网交换机,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,US电源接口
RGS-R9244GP+_EU 工业级3层28口机架式网管型全千兆以太网交换机,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,EU电源接口
RGS-R9244GP+_UK 工业级3层28口机架式网管型全千兆以太网交换机,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,UK电源接口
RGS-R9244GP+_JP 工业级3层28口机架式网管型全千兆以太网交换机,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,JP电源接口
RGS-R9244GP+-E_US 工业级3层28口机架式网管型全千兆以太网交换机,增强型,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,US电源接口
RGS-R9244GP+-E_EU 工业级3层28口机架式网管型全千兆以太网交换机,增强型,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,EU电源接口
RGS-R9244GP+-E_UK 工业级3层28口机架式网管型全千兆以太网交换机,增强型,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,UK电源接口
RGS-R9244GP+-E_JP 工业级3层28口机架式网管型全千兆以太网交换机,增强型,含24个10/100/1000Base-T(X)
和4个1G/10GBase-X,SFP+插槽,JP电源接口
  • RGS-R9244GP+/-E
  • 电源线
  • 机架安装套件
  • Console 线
  • 快速安装手册
  • ORing 工具光盘
