IES-P3073GC 资料下载
  • 专为变电站和轨道交通设计,符合IEC-61850-3和IEEE 1613认证
  • 提供7个10/100Base-T(X)电口,RJ45和3个千兆光电复合端口
  • 快速冗余环网:O-Ring(单一环网最多250台交换机,自愈时间<10ms)
  • O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
  • MSTP/RSTP/STP(IEEE 802.1s/w/D)
  • 支持安全ACL
  • Modbus/TCP管理
  • IGMP v2/v3 (IGMP snooping)组播管理
  • 端口汇聚(Port Trunk)便于带宽管理
  • 支持SNMP v1/v2c/v3安全的网络管理
  • 通过WEB、Telnet、Console(CLI)、Open-vision多种方式管理和配置
  • 多种事件报警机制:Syslog,Email,SNMP Trap和继电器故障输出
  • 支持LLDP 协议
  • IP-30防护等级
  • 导轨式/壁挂式安装方式
  • 简介

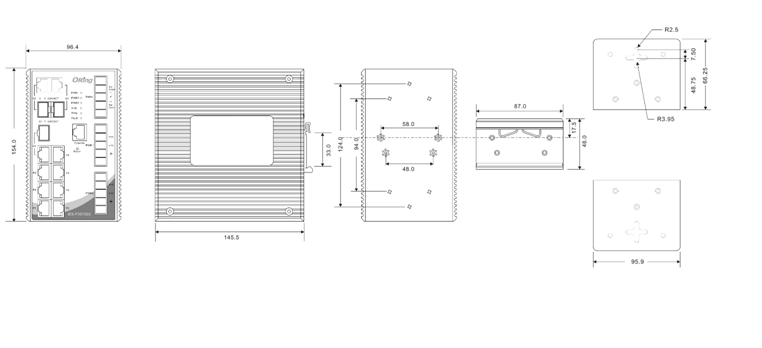

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

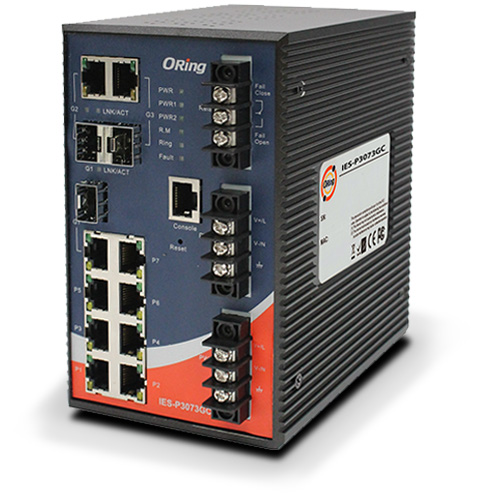

IES-P3073GC系列工业级网管型以太网交换机,符合IEC 61850-3和IEEE 1613标准,专为变电站应用而设计。IES-P3073GC系列提供7个10/100Base-T(X)电口,RJ45和3个千兆光电复合端口(10/100/1000Base-T(X)电口,RJ45和100/1000Base-X光口, SFP插槽)。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~85℃宽温,保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,IES-P3073GC系列交换机是构建高效以太网的最佳选择。

交换机型号 IES-P3073GC_LV IES-P3073GC_HV
物理端口
10/100 Base-T(X)电口
RJ45,MDI/MDIX 自适应
7
千兆光电复合端口
(10/100/1000Base-T(X)电口,RJ45
和100/1000Base-X 光口,SFP插槽)
3
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x Flow Control (流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1D STP (生成树协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN (虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1x 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级队列 4
处理方式 存储转发
交换机特性 交换机延迟 7 us
交换机背板带宽: 7.4Gbps
有效VLAN数: 4096
IGMP组播组: 1024
端口限速: 用户自定义
安全特性 开启/关闭端口, 基于MAC的端口安全机制
基于端口的网络连接控制 (802.1x)
通过VLAN (802.1Q )网络隔离
支持Q-in-Q VLAN性能安全, 以扩大VLAN空间
RADIUS安全认证
SNMP v1/v2c/v3加密验证和访问控制
软件特性 STP/RSTP/MSTP (IEEE 802.1D/w/s)
O-Ring: 单一环网250个节点, 自愈时时间<10ms
支持TOS/Diffserv
QoS(802.1p)流量优先级管理
支持VLAN (802.1Q) 带VLAN标记和GVRP
支持IGMP v2/v3 (IGMP snooping)组播管理
可监测端口状态, 统计流量信息和确保端口安全
SNTP用于同步网络时间
支持1588 PTP Client (时间精确度协议)时钟同步
支持DHCP Server/Client
支持端口汇聚(Port Trunk)
支持MVR (VLAN组播)
支持Modbus TCP 协议
网络冗余 O-Ring,O-Chain,RSTP,MSTP,STP
警告/检测系统 继电器故障输出报警系统
通过系统日志/server/client记录和浏览事件
支持SMTP通过Email发出事件警告通知
支持系统日志事件筛选
RS-232串口控制端口 RS-232控制电缆,RJ45接口, 9600bps, 8, N, 1
LED 指示灯
电源指示灯 绿色:电源指示灯x 3
Ring Master指示灯 绿色:指示系统运行于O-Ring Master模式
O-Ring指示灯 绿色:指示系统运行于O-Ring模式
故障指示灯 橙色:系统故障
10/100Base-T(X) RJ45
端口指示灯
绿色:Link/Act.
橙色:Duplex/Collision
10/100/1000Base-T(X) RJ45
端口指示灯
绿色:Link/Act.
橙色:100Mpbs
100/1000Base-X SFP
光口指示灯
绿色:Link/Act
故障报警
继电器 继电器故障输出1A@24VDC
电源
电源输入 12~48VDC,冗余电源输入,6-pin接线端子 85~264VAC/88~373VDC冗余电源输入
电源功耗 12W
过载保护
反向保护 有(接线端子)
机械特性
防护等级 IP-30
尺寸(宽 x 深 x 高) 96.4 (宽) x 145.5 (深) x 154 (高)mm
重量 (g) 1415 g 1935 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 85℃ (-40 ~ 185℉)
工作湿度 5% ~ 95% 非凝露
认证标准
电力 IEC 61850-3, IEEE 1613
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
MTBF 528,570小时 599,113小时
质保 5年

* MRP功能按需提供。

型号名称 描述
IES-P3073GC-LV 工业级10口网管型以太网交换机,7个10/100Base-T(X)和3个千兆光电复合端口,SFP插槽,低压输入
IES-P3073GC-HV_US 工业级10口网管型以太网交换机,7个10/100Base-T(X)和3个千兆光电复合端口,SFP插槽,高压输入,US电源插头
IES-P3073GC-HV_UK 工业级10口网管型以太网交换机,7个10/100Base-T(X)和3个千兆光电复合端口,SFP插槽,高压输入,UK电源插头
IES-P3073GC-HV_EU 工业级10口网管型以太网交换机,7个10/100Base-T(X)和3个千兆光电复合端口,SFP插槽,高压输入,EU电源插头
  • IES-P3073GC系列
  • 导轨安装套件
  • 壁挂安装套件
  • Console线缆
  • 快速安装手册
  • ORing安装光盘
