IPS-1042FX-24V 资料下载
支持IEEE 802.3at标准,每个端口提供上限30W输出
支持速率自协商,MDI/MDI-X自适应
存储转发处理方式
支持浪涌保护功能
支持流量控制
IP-30防护等级
导轨式壁挂式安装方式
  • 简介
  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

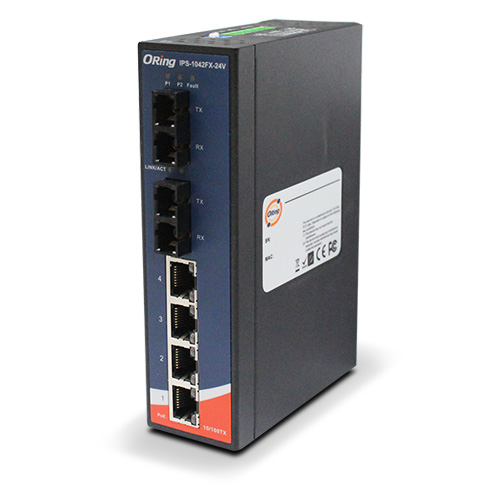

IPS-1042FX-24V系列非网管型PoE以太网交换机,提供4个10/100Base-T(X) PoE(P.S.E.)电口,RJ45和2个100Base-FX光口,多模/单模,SC接口,支持IEEE 802.3at标准,每个端口提供上限30W输出,此外,IPS-1042FX-24V支持冗余电源输入,继电器故障输出报警系统,IP-30防护等级,-40 ~ 70℃宽温,保障在恶劣环境下可以稳定的运行。因此,IPS-1042FX-24V是构建PoE工业以太网的理想选择。

交换机型号 IPS-1042FX-MM-SC-24V IPS-1042FX-SS-SC-24V
物理端口
10/100 Base-T(X)电口PoE(P.S.E.)
RJ45 MDI/MDIX 自适应
4
光口规格 光口数 2 2
光口类型 100Base-FX 100Base-FX
光口模式 多模 单模
光纤直径(μm) 62.5/125 μm
@ 50/125 μm
9/125 μm
光纤接口类型 SC SC
传输距离(Km) 2 Km 30 Km
波长(nm) 1310 nm 1310 nm
光输出功率. 上限 (dbm) -14 dbm -8 dbm
光输出功率. 下限 (dbm) -23.5 dbm -15 dbm
光输入功率. 上限(饱和度) 0 dbm 0 dbm
光输入功率. 下限(灵敏度) -31 dbm -34 dbm
链路损耗(db) 7.5 db 19 db
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3at PoE标准
MAC地址表大小 2K
处理方式 存储转发
LED 指示灯
电源指示灯 绿色:电源LED指示灯 x 2
故障指示灯 橙色:电源PWR1或者PWR2故障
10/100Base-T(X)
RJ45 PoE端口指示灯
绿色:端口Link/Act
绿色:PoE电源输出
100Base-FX
端口指示灯
绿色:端口Link/Act.
故障报警
继电器 继电器输出故障报警 1A@24VDC
电源
电源输入 24~36VDC 冗余电源 6-pin接线端子
电源功率 6.48W 5.4W
过载保护
反向保护
机械特性
防护等级 IP-30
尺寸 (W x D x H) 41 (宽) x 144.3 (高) x 94.9 (深) mm
重量 (g) 530 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
MTBF 538,904小时 580,322小时
质保 5年
型号名称 描述
IPS-1042FX-MM-SC-24V 工业级6口非网管型PoE以太网交换机,4个10/100Base-T(X)P.S.E和2个100Base-FX,多模,2Km/1310nm,
SC接口,24VDC输入
IPS-1042FX-SS-SC-24V 工业级6口非网管型PoE以太网交换机,4个10/100Base-T(X)P.S.E和2个100Base-FX,单模,30Km/1310nm,
SC接口,24VDC输入
  • IPS-1042FX-24V
  • 导轨安装套件
  • 壁挂安装套件
  • 快速安装手册
