IPS-3082GC-AT工业级网管型PoE以太网交换机，提供8个10/100Base-T(X)电口，PoE（P.S.E.）RJ45和2个千兆光电复合端口(10/100/1000Base-T(X) 电口，RJ45和100/1000Base-X光口，SFP插槽)。支持IEEE802.3at 标准，每个端口提供上限30W输出。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)、O-Chain和MSTP/RSTP/STP(IEEE802.1w/D)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。此外，支持-40 ~70℃宽温，保证设备在恶劣环境下稳定运行。ORing还提供Open-Vision网管软件，对交换机进行集中管理和配置。因此，IPS-3082GC-AT是工业以太网通讯的理想选择。
| 交换机型号 | IPS-3082GC-AT |
|---|---|
| 物理端口 | |
|
10/100Base-T(X)P.S.E RJ45接口 MDI/MDIX 自适应 |
8 |
|
千兆光电复合端口 （10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP插槽） |
2 |
| 技术 | |
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX IEEE 802.3z 1000Base-X IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control (流量控制) IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1D STP (生成树协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN (虚拟局域网) IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1x 认证 IEEE 802.1AB LLDP (链路层发现协议) IEEE 802.1at PoE标准 |
| MAC地址表大小 | 8K |
| 优先等级队列 | 4 |
| 处理方式 | 存储转发 |
| 交换机特性 |
交换延迟时间: 7μS 交换机背板带宽: 5.6Gbps 有效VLAN数: 4096 IGMP组播组: 1024 端口限速: 用户自定义 |
| 特性 |
开启/关闭端口, 基于MAC的端口机制 基于端口的网络连接控制 (802.1x) 通过VLAN (802.1Q )网络隔离 支持Q-in-Q VLAN性能, 以扩大VLAN空间 RADIUS认证 SNMP v1/v2c/v3加密验证和访问控制 |
| 软件特性 |
STP/RSTP/MSTP (IEEE 802.1D/w/s) O-Ring: 单一环网250个节点, 自愈时间<10ms 支持TOS/Diffserv QoS(802.1p)流量优先级管理 支持VLAN (802.1Q) 带VLAN标记和GVRP 支持IGMP v2/v3 (IGMP snooping)组播管理 可监测端口状态, 统计流量信息和确保端口 SNTP用于同步网络时间 支持1588 PTP Client (时间准确度协议)时钟同步 支持DHCP Server/Client 支持端口汇聚(Port Trunk) 支持MVR (VLAN组播) 支持Modbus TCP 协议 |
| 网络冗余 | O-Ring，O-Chain，RSTP，MSTP，STP |
| 警告/检测系统 |
通过继电器输出进行故障报警（RES-3242GC-E） 通过系统日志/server/client记录和浏览事件 支持SMTP通过Email发出事件警告通知 支持系统日志事件筛选 |
| DDM功能 | 电流/电压/温度 |
| RS-232串口控制端口 | RS-232控制电缆，RJ45接口，9600bps, 8, N, 1 |
| LED 指示灯 | |
| 电源/PoE指示灯 |
绿色：LED指示灯 x 3 绿色：PoE指示灯 x 8 |
| Ring Master指示灯 | 绿色：交换机运行于O-Ring Master模式 |
| O-Ring 指示灯 | 绿色：交换机运行于O-Ring模式 |
| 故障指示灯 | 橙色：电源1或电源2 故障 |
|
10/100Base-T(X) RJ45端口指示灯 |
绿色：Link/Act. 橙色：双工/冲突 |
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
绿色：Link/Act. 黄色：端口速率100Mbps |
|
1000Base-X SFP 光口指示灯 |
绿色：Link/Act. |
| 故障报警 | |
| 继电器 | 继电器输出故障报警 1A@24VDC |
| 电源 | |
| 电源输入 | 50~57VDC 冗余电源 6-pin接线端子 |
| 电源功率 | 7.68W |
| 过载保护 | 有 |
| 反向保护 | 无 |
| 机械特性 | |
| 防护等级 | IP-30 |

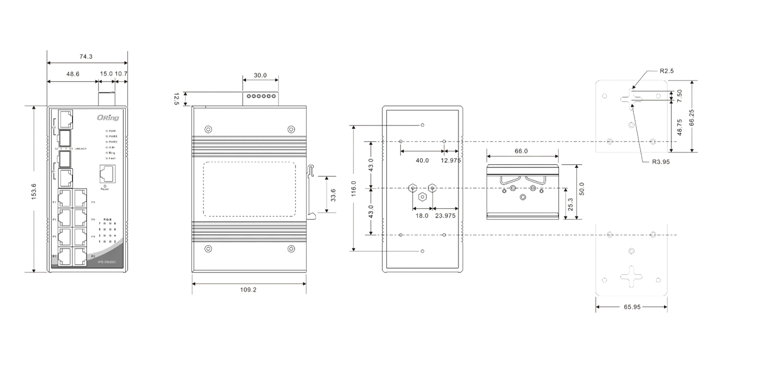

| 尺寸 (W x D x H) | 74.3(宽) x 109.2(深) x 153.6(高)mm |
| 重量 (g) | 1185 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6 |
| 质保 | |
| MTBF | 469,344小时 |
| 质保 | 5年 |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| IPS-3082GC-AT |
工业级10口网管型PoE以太网交换机，8个10/100Base-T(X)P.S.E电口和2个千兆光电复合端口（10/100/1000Base-T(X)电口， RJ45和100/1000Base-X 光口，SFP插槽） |
