TGXPS-141GX-M12 资料下载
  • 符合EN50155 标准
  • 4 个10/100/500/1000 Base-T(X) P.S.E.端口和1 个10/100/500/1000 Base-T(X)端口
  • 支持IEEE 802.3at 标准,每个端口提供最大30W 输出
  • 自动MDI/MDI-X,自适应
  • 存储转发
  • 支持流控
  • 广播风暴保护
  • M12 连接头
  • IP40 防护等级
  • 壁挂式安装方式
  • 简介

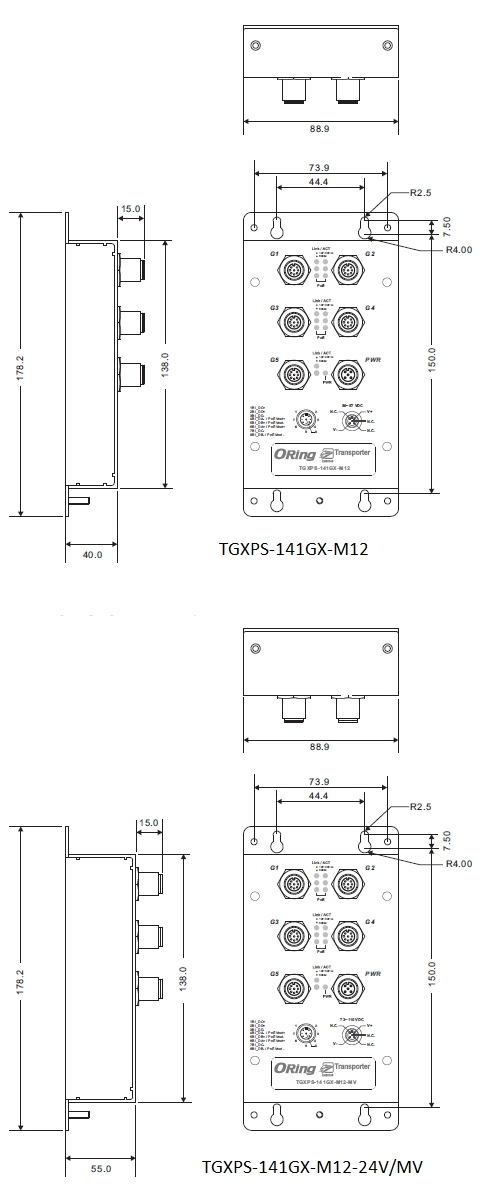

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

ORing Transporter™系列非网管型以太网交换机专为轨道交通应用而设计。TGXPS-141GX-M12非网管型以太网交换机,符合EN50155标准,提供4个10/100/500/1000Base-T(X) M12 PoE端口和1个10/100/500/1000Base-T(X) M12端口。支持IEEE 802.3at标准,每个端口提供最大30W输出。采用M12连接头,可用于各种震动环境以确保可靠稳定的网络连接。此外,支持-40~75℃宽温,保证设备在恶劣环境下稳定运行。因此,TGXPS-141GX-M12系列交换机是轨道交通应用中构建高效以太网的最佳选择。

交换机型号 TGXPS-141GX-M12 TGXPS-141GX-M12-24V TGXPS-141GX-M12-MV
物理端口
10/100/500/1000Base-T(X) M12
P.S.E 端口
4 x M12 连接头 (8-pin A-coding)
10/100/500/1000Base-T(X)
M12端口
1 x M12 连接头 (8-pin A-coding)
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3at PoE 标准(最高每个端口30W)
处理方式 存储转发
LED 指示灯
电源指示灯 绿色:电源 LED x 1
10/100/500/1000Base-T(X) M12
PoE 端口指示灯
顶部双LED 灯:10/100/1000Mbps Link/Act.
        绿色:端口速率1000Mbps
        橙色:端口速率10/100Mbps
中间绿色:端口Link/Act. ,端口速率500Mbps
底部蓝色:PoE 指示灯
10/100/500/1000Base-T(X) M12
端口指示灯
顶部双LED 灯:10/100/1000Mbps Link/Act.
        绿色:端口速率1000Mbps
        橙色:端口速率10/100Mbps
底部绿色:端口Link/Act. ,端口速率500Mbps
电源
电源输入 50~57VDC 5-pin
M12 连接头(A-Coding)
12~57VDC 5-pin
M12 连接头(A-Coding)
72~110VDC 5-pin
M12 连接头(A-Coding)
电源功耗 3W(不包括PoE 功耗) 3W(不包括PoE 功耗) 6W(不包括PoE 功耗)
PoE 输出功率 120W 60W @ 12~24VDC
120W @ 24~57VDC
60W
过载保护
反向保护
机械特性
防护等级 IP-40
尺寸(宽 x 深 x 高) 88.9(宽) x 40(深) x 178.2(高)mm 88.9(宽) x 55(深) x 178.2(高)mm 88.9(宽) x 55(深) x 178.2(高)mm
重量 (g) 511g 643g 771g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A,
EN50155 (EN50121-3-2, EN55011, EN50121-4)
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27, EN61373
跌落 IEC60068-2-32
震动 IEC60068-2-6, EN61373
安全 EN60950-1
质保
质保 5年
型号名称 描述
TGXPS-141GX-M12 工业级5 口非网管型PoE 以太网交换机,EN50155,4 个10/100/500/1000Base-T(X) M12 PoE 端口
和1 个10/100/500/1000Base-T(X) M12 端口
TGXPS-141GX-M12-24V 工业级5 口非网管型PoE 以太网交换机,EN50155,4 个10/100/500/1000Base-T(X) M12 PoE 端口
和1 个10/100/500/1000Base-T(X) M12 端口,24VDC 电源 输入
TGXPS-141GX-M12-MV 工业级5 口非网管型PoE 以太网交换机,EN50155,4 个10/100/500/1000Base-T(X) M12 PoE 端口
和1 个10/100/500/1000Base-T(X) M12 端口,110VDC 电源 输入
  • TGXPS-141GX-M12
  • 快速安装手册
