IES-A3162GC 资料下载
  • 通过C1D2/ATEX 认证
  • 快速冗余环网:O-Ring(单一环网最多250 台交换机,自愈时间<10ms)
  • O-Chain 附加冗余环网,兼容不同品牌、不同网络拓扑结构
  • 支持STP/RSTP:2004/MSTP
  • 支持IPv6 互联网协议
  • PTP Client 精确时钟同步协议
  • HTTPS/SSH 网络安全协议
  • 支持Modbus TCP 管理
  • IGMP v2/v3 (IGMP snooping)组播管理
  • 端口汇聚(Port Trunk)便于带宽管理
  • 支持SNMP v1/v2c/v3 安全的网络管理
  • 支持RMON 远程流量监控
  • 支持LLDP 协议
  • 支持TACACS+和802.1x 用户安全
  • 多种事件报警机制:Syslog,Email,SNMP Trap 和继电器故障输出
  • 支持端口安全机制避免未经授权MAC 地址访问
  • 通过WEB、Telnet、Console(CLI)、Open-vision 多种方式管理和配
  • 2 个千兆Combo 端口
  • IP-30 防护等级
  • 导轨式/壁挂式安装方式
  • 简介

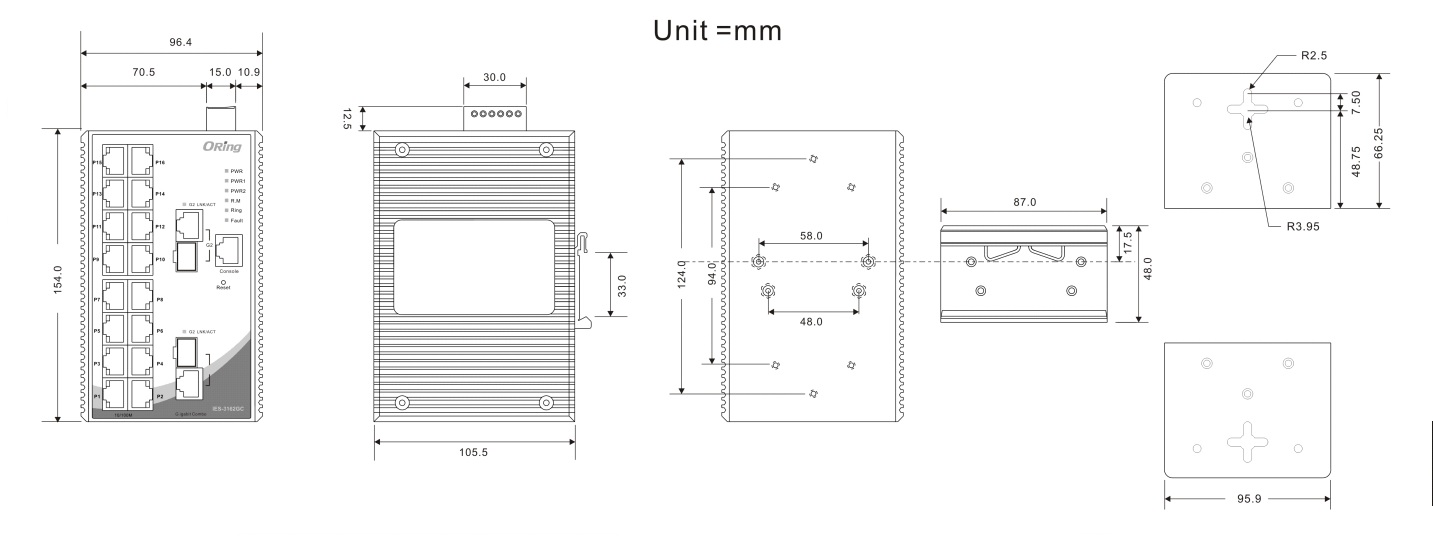

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IES-A3162GC工业级网管型以太网交换机,通过C1D2/ATEX防爆认证。提供16个10/100Base-T(X)电口和2个千兆Combo端口。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)、O-Chain以及MSTP/RSTP:2004/STP(IEEE 802.1s/w/D),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~70℃宽温,保证设备在恶劣环境下稳定运行。ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,IES-A3162GC系列交换机是构建高效以太网的最佳选择。

交换机型号 IES-A3162GC
物理端口
10/100 Base-T(X) 电口 RJ45
MDI/MDI-X 自适应
16
千兆Combo 端口,
10/100/1000Base-T(X)
和100/1000Base-X SFP
2
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX 和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x Flow Control (流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1D STP (生成树协议)
IEEE 802.1D-2004 RSTP:2004 (快速生成树协议)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN (虚拟局域网)
IEEE 802.1x 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级序列 4
处理方式 存储转发
交换机特性 交换延迟时间: 9μs
交换机背板带宽: 7.2Gbps
有效VLAN 数: 4096
IGMP 组播组: 1024
端口限速: 用户自定义
安全特性 开启/关闭端口, 基于MAC 的端口安全机制
基于端口的网络连接控制 (802.1x)
通过VLAN (802.1Q )网络隔离
支持Q-in-Q VLAN 性能安全, 以扩大VLAN 空间
RADIUS 安全认证
SNMP v1/v2c/v3 加密验证和访问控制
HTTPS/SSH 网络安全
软件特性 STP/RSTP/MSTP (IEEE 802.1D/w/s)
O-Ring: 单一环网250 个节点, 自愈时间<10ms
支持TOS/Diffserv
QoS(802.1p)流量优先级管理
支持VLAN (802.1Q) 带VLAN 标记和GVRP
支持IGMP v2/v3 (IGMP snooping)组播管理
可监测端口状态, 统计流量信息和确保端口安全
SNTP 用于同步网络时间
PTP Client 精确时钟同步协议
支持DHCP Server/Client
支持端口汇聚(Port Trunk)
支持MVR (VLAN 组播)
支持Modbus TCP 协议
网络冗余 O-Ring,O-Chain,RSTP:2004,MSTP,STP
警告/检测系统 通过继电器输出进行故障报警
通过系统日志/server/client 记录和浏览事件
支持SMTP 通过Email 发出事件警告通知
支持系统日志事件筛选
RS-232 串口控制端口 RS-232 控制电缆,RJ45 接口,9600bps, 8, N, 1
LED 指示灯
电源指示灯 绿色:LED 指示灯 x 3
故障指示灯 橙色:交换机电源异常
Ring Master指示灯 绿色:指示交换机运行于O-Ring Master模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring 模式
10/100Base-T(X) RJ45
端口指示灯
绿色:Link/Act
橙色:双工/冲突
10/100/1000Base-T(X) RJ45
端口指示灯
绿色:Link/Act
橙色:端口速率100Mbps
100/1000Base-X SFP
端口指示灯
绿色:端口Link/Act
故障输出
继电器 继电器故障输出报警系统 1A@24VDC
电源
电源输入 12~48VDC 冗余电源,6-pin 接线端子
电源功耗 12W
过载保护
反向保护
机械特性
防护等级 IP-30
尺寸(宽 x 深 x 高) 96.4(W)x108.5(D)x154(H) mm
重量 (g) 1220g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMC EN 55022, EN 55024(CE EMC), FCC,
EN 61000-6-2, EN 61000-6-4,IEC 61000-3-2 ,IEC 61000-3-3
EMI CISPR 22, EN 55011, FCC Part 15B Class A
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5(Surge), EN61000-4-6 (CS), EN61000-4-8 (PFMF), EN61000-4-11 (DIP)
冲击 IEC60068-2-27
跌落 IEC 60068-2-31 (IEC 60068-2-32)
震动 IEC60068-2-6
安全 EN60950-1,
UL/cUL Class 1 Division 2 Group A/B/C/D, ATEX Class 1 Zone 2
质保
质保 5年

             * MRP功能按需提供。

型号名称 描述
IES-A3162GC 工业级18 口网管型以太网交换机,C1D2/ATEX,16 个10/100Base-T(X)电口,RJ45和
2 个千兆Combo 端口(10/100/1000Base-T(X) 和100/1000Base-X SFP)
  • IES-A3162GC
  • 壁挂安装套件
  • 导轨安装套件
  • Console 线缆
  • 快速安装向导
  • ORing 安装光盘
