CPGS-9080-C 资料下载
符合EN50155标准
支持3U和4HP CompactPCI插槽,可热插拔
兼容PICMG 2.0
8个10/100/1000Base-T(X)端口,支持CompactPCI插槽
9.6K字节巨帧
支持O-Ring(单一环网顶多250台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
支持IPv6协议
支持Modbus TCP协议
IEEE 802.3az有效节能以太网技术
提供HTTPS/SSH可靠加密
支持SMTP客户端
基于应用的QoS管理,基于IP带宽管理
基于端口的设备绑定可靠功能
DoS/DDoS攻击自动防御
IGMP v2/v3 (IGMP snooping)组播管理
SNMP v1/v2/v3 & RMON & 802.1Q VLAN网络管理
ACL,TACACS+,802.1X用户可靠认证
通过Web(HTTP/HTTPS)、Telnet、Console(CLI)、Open-Vision多种方式管理和配置
支持LLDP协议
多种事件报警机制
  • 简介

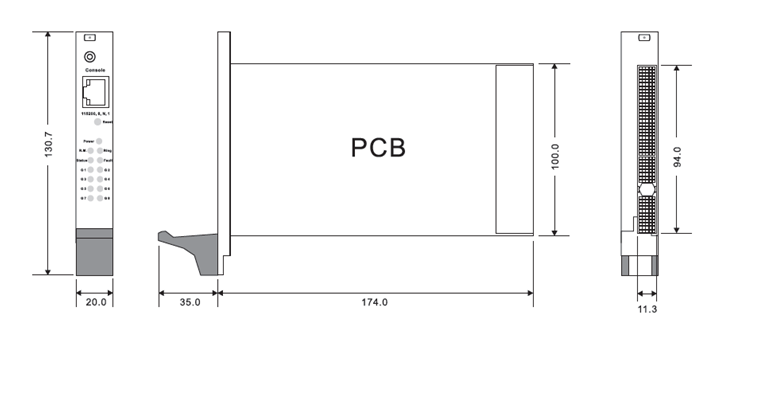

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

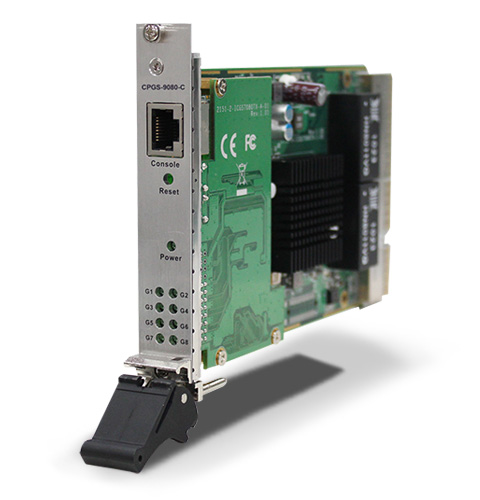

ORing CompactPCI系列工业以太网交换机专为工业应用而设计,如工厂自动化和轨道交通等。CPGS-9080-C网管型以太网交换机,符合EN50155标准,含8个10/100/1000Base-T(X)端口,支持CompactPCI插槽。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP  (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~70℃宽温,保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,CPGS-9080-C系列交换机是轨道交通应用中构建以太网的理想选择。

交换机型号 CPGS-9080-C
物理端口
10/100/1000Base-T(X)
MDI/MDIX 自适应
8 个
CompactPCI 接口(兼容PICMG 2.0)
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1D STP (生成树协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级序列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:16 Gbps
VLAN 上限数量:4096
IGMP 组播组:128 每个VLAN
端口速率:用户自定
巨帧 9.6K 字节
特性 基于端口的设备绑定功能
开启/关闭端口,基于MAC 地址的端口
基于端口的访问控制(802.1X)
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv1/v2/v3 加密认证
HTTPS/SSH 网络加密
软件特性 STP/RSTP/MSTP(IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN (802.1Q) 带VLAN 标记和GVRP
IGMP snooping
基于IP 的带宽管理
DOS/DDOS 自动防御
端口配置、监控、状态
SNTP 用于同步网络时间
支持DHCP Server/Client/Relay
SMTP Client
Modbus TCP
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
RS-232 Console 端口 RS-232,RJ45,含Console 线,115200bps, 8, N, 1
LED 指示灯
电源指示灯 绿色:电源 LED x 1
状态指示灯 绿色:以太网状态
Ring Master 指示灯 绿色:指示交换机运行于O-Ring Master 模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring 模式
故障指示灯 橙色:系统故障
10/100/1000Base-T(X)
端口指示灯
绿色:端口Link/Act.
电源
电源输入 CompactPCI 总线供电(12VDC)
电源功耗 6.2W
过载保护
机械特性
尺寸(宽 x 深 x 高) 20 (宽) x 209 (深) x 130.7 (高) mm
重量 (g) 224g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A,
EN50155 (EN50121-3-2, EN55011, EN50121-4)
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
质保 5年

             * MRP功能按需提供。

型号名称 描述
CPGS-9080-C 工业级3U 8 口网管型全千兆CompactPCI 以太网交换机,EN50155,8 个10/100/1000Base-T(X)端口
  • CPGS-9080-C
  • Console线
  • 快速安装手册
  • ORing工具光盘
