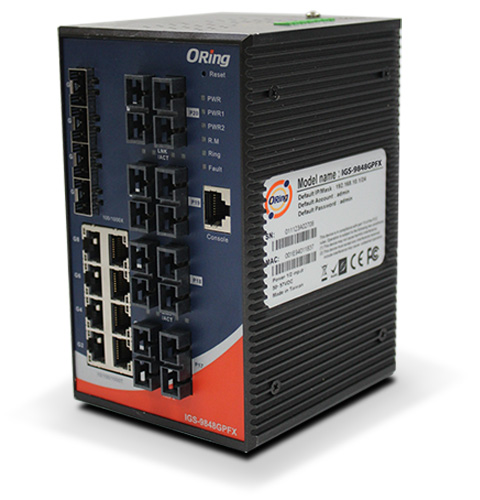

IGS-9848GPF(X)系列千兆网管型以太网交换机，提供8个10/100/1000Base-T(X)电口，RJ45和4个100/1000Base-X 光口，SFP插槽和8个100Base-FX（IGS-9848GPFX）或者8个1000Base-X（IGS-9848GPF）光口，SC接口。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。除基于Web、Telnet、Console(CLI)进行管理和配置外，ORing还提供专业的Open-Vision网管软件，对交换机进行集中管理和配置。因此，IGS-9848GPF(X)系列交换机是构建以太网的理想选择。
.png)
| 交换机型号 | IGS-9848GPF-MM | IGS-9848GPF-SS | IGS-9848GPFX-MM | IGS-9848GPFX-SS | |
|---|---|---|---|---|---|
| 物理端口 | |||||
|
10/100/1000 Base-T(X)电口 RJ45 MDI/MDIX自适应 |
8 | ||||
|
100/1000Base-X SFP插槽 |
4 | ||||
| 光口规格 | 光口数 | 8 | 8 | 8 | 8 |
| 光口类型 | 1000Base-SX | 1000Base-LX | 100Base-FX | 100Base-FX | |
| 光口模式 | 多模 | 单模 | 多模 | 单模 | |
| 光纤直径(μm) |
62.5/125 μm @ 50/125 μm |
9/125 μm |
62.5/125 μm @ 50/125 μm |
9/125 μm | |
| 光纤接口类型 | SC | SC | SC | SC | |
| 传输距离(Km) | 0.55 Km | 10 Km | 2 Km | 30 Km | |
| 波长(nm) | 850 nm | 1310 nm | 1310 nm | 1310 nm | |
| 光输出功率. 上限 (dbm) | -4 dbm | -3 dbm | -14 dbm | -8 dbm | |
| 光输出功率. 下限 (dbm) | -9.5 dbm | -9.5 dbm | -23.5 dbm | -15 dbm | |
| 光输入功率. 上限(饱和度) | 0 dbm | -3 dbm | 0 dbm | 0 dbm | |
| 光输入功率. 下限(灵敏度) | -18 dbm | -20 dbm | -31 dbm | -34 dbm | |
| 链路损耗(db) | 8.5 db | 10.5 db | 7.5 db | 19 db | |
| 技术 | |||||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX和100Base-FX IEEE 802.3z 1000Base-X IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 认证 IEEE 802.1AB LLDP (链路层发现协议) |
||||
| MAC 地址表大小 | 8K | ||||
| 优先级序列 | 8 | ||||
| 处理方式 | 存储转发 | ||||
| 交换机特性 |
延迟时间 7μs 背板带宽 40Gbps VLAN上限数量 256 IGMP组播组 128每个VLAN 端口速率 用户自定义 |
||||
| 巨帧 | 9.6K字节 | ||||
| 特性 |
基于IP和MAC地址绑定 开启/关闭端口，基于MAC地址的端口 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius认证 SNMPv3加密认证 HTTPS/SSH 增强网络管理 |
||||
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/W/s) 支持VLAN(802.1Q) 带VLAN标记和GVRP IGMP snooping 基于IP的带宽管理 基于应用的QoS管理 DoS/DDoS自动防御 端口配置、监控、状态 DHCP 客户端/服务器/中继 SMTP 客户端 Modbus TCP管理 |
||||
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) | ||||
| Console口 | RS-232，RJ45，115200bps，8,N,1 | ||||
| LED 指示灯 | |||||
| 电源指示灯 | 绿色：电源 LED x 2 | ||||
| Ring Master指示灯 | 绿色：指示交换机运行于O-Ring Master模式 | ||||
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring模式 绿色闪烁：Ring故障 |
||||
| 故障指示灯 | 橙色：系统故障 | ||||
|
10/100/1000Base-T(X) RJ45端口指示灯 |
绿色：1000Mbps Link/Act 橙色：10/100Mbps Link/Act |
||||
|
100/1000Base-X SFP端口指示灯 |
绿色：端口Link/Act | ||||
|
100Base-FX/1000Base-X 光口指示灯 |
绿色：端口Link/Act | ||||
| 故障输出 | |||||
| 继电器 | 继电器故障输出1A@24VDC | ||||
| 电源 | |||||
| 电源输入 | 12-48VDC冗余电源， 6-pin接线端子 | ||||
| 电源功耗 | 15W | ||||
| 过载保护 | 有 | ||||
| 反向保护 | 有 | ||||
| 机械特性 | |||||
| 防护等级 | IP-30 | ||||

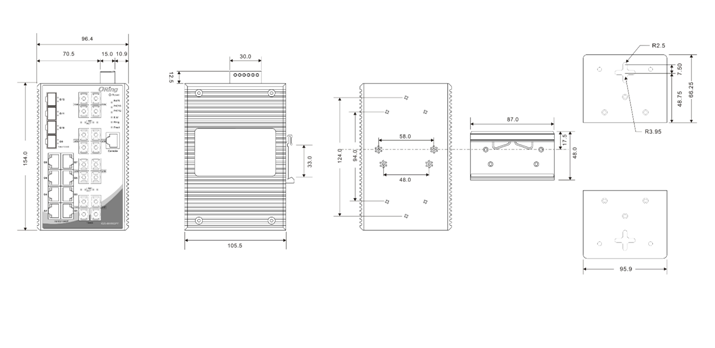

| 尺寸(宽 x 深 x 高) | 96.4 (宽) x 105.5 (深) x 154 (高)mm mm | ||||
| 重量 (g) | 1250 g | ||||
| 工作环境 | |||||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | ||||
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) | ||||
| 工作湿度 | 5% ~ 95% 非凝露 | ||||
| 认证标准 | |||||
| EMI | FCC Part 15, CISPR (EN55022) class A | ||||
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
||||
| 冲击 | IEC60068-2-27 | ||||
| 跌落 | IEC60068-2-32 | ||||
| 震动 | IEC60068-2-6 | ||||
| 安全 | EN60950-1 | ||||
| 质保 | |||||
| 质保 | 5年 | ||||
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| IGS-9848GPFX-MM-SC |
工业级20口网管型千兆以太网交换机，8个10/100/1000Base-T(X)，4个100/1000Base-X光口，SFP插槽，8个100Base-FX， 多模，2km/1310nm，SC 接口 |
| IGS-9848GPFX-SS-SC |
工业级20口网管型千兆以太网交换机，8个10/100/1000Base-T(X)，4个100/1000Base-X光口，SFP插槽，8个100Base-FX， 单模，30Km/1310nm，SC 接口 |
| IGS-9848GPF-MM-SC |
工业级20口网管型千兆以太网交换机，8个10/100/1000Base-T(X)，4个100/1000Base-X光口，SFP插槽，8个1000Base-SX， 多模，550m/850nm，SC 接口 |
| IGS-9848GPF-SS-SC |
工业级20口网管型千兆以太网交换机，8个10/100/1000Base-T(X)，4个100/1000Base-X光口，SFP插槽，8个1000Base-LX， 单模，10Km/1310nm，SC 接口 |
