RGS-P9160M1系列是一款最可扩展至24个端口的机架式网管型千兆以太网交换机，包含RGS-P9160GCM1系列、RGS-P9160GFM1系列和RGS-P9160FXM1系列三个型号。RGS-P9160M1系列提供16个固定的千兆复合端口/1000Base-X光口/100Base-X光口和1个可扩展模块插槽。符合IEC 61850-3和IEEE 1613标准，可以完全适用于变电站和轨道交通行业。RGS-P9160M1系列支持多种网络冗余协议，O-Ring (自愈时间<30ms @ 250 台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。除基于Web、Telnet、Console(CLI)行管理和配置外，ORing还提供专业的Open-Vision网管软件，对交换机进行集中管理和配置。因此，RGS-P9160M1系列是构建变电站应用中构建光纤冗余以太网的理想选择。
| 交换机型号 | RGS-P9160GCM1-LV | RGS-P9160GFM1-LV | RGS-P9160FXM1-LV | RGS-P9160GCM1-HV | RGS-P9160GFM1-HV | RGS-P9160FXM1-HV |
|---|---|---|---|---|---|---|
| 物理端口 | ||||||
|
千兆光电复合端口 （10/100/1000Base-T(X)电 口，RJ45 和100/1000Base-X 光口，SFP 插槽） |
16 | -- | -- | 16 | -- | -- |
| 100Base-FX 光口 | -- | -- | 16 | -- | -- | 16 |
| 1000Base-FX 光口 | -- | 16 | -- | -- | 16 | -- |
| 模块插槽 | 1个 | |||||
| 技术 | ||||||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 和100Base-FX IEEE 802.3z 1000Base-X IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control (流量控制) IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN (虚拟局域网) IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1x 认证 IEEE 802.1AB LLDP (链路层发现协议) |
|||||
| MAC 地址表大小 | 8M | |||||
| 端口缓存 | 32M | |||||
| 闪存 | 128M | |||||
| DRAM | 1G | |||||
| 优先级队列 | 8 | |||||
| 处理方式 | 存储转发 | |||||
| 背板带宽（不包含模块） | 32Gbps | 32Gbps | 3.2Gbps | 32Gbps | 32Gbps | 3.2Gbps |
| 交换机特性 |
延迟时间 7μs 上限VLAN 数量 4095 VLAN ID 范围：VID 1 ~ 4094 IGMP 组播组：128 每个VLAN 端口速率：用户自定义 |
|||||
| 特性 |
基于端口的设备绑定功能 开启/关闭端口，基于MAC 地址的端口 基于端口的访问控制（802.1X） 基于MAC 地址的认证 MAC 地址限制 通过VLAN（802.1Q）网络隔离 SNMPv3 加密认证 HTTPS/SSH 增强网络管理 Web 和CLI 的验证和授权 IP 源地址保护 |
|||||
| 软件特性 |
IEEE 802.1D 自动MAC 地址学习/aging 和MAC 地址（静态） *MRP MSTP (兼容RSTP/STP) 支持TOS/Diffserv O-Ring 环网冗余技术，自愈时间<30ms 实时流量QoS (802.1p） 支持VLAN(802.1Q) 带VLAN 标记 IGMP v2/v3 snooping 基于IP 的带宽管理 基于应用的QoS 管理 DoS/DDoS 自动防御 端口配置、监控、状态 DHCP 客户端/服务器/中继 SMTP 客户端 Modbus TCP SNTP Server |
|||||
| 网络冗余 | O-Ring，O-Chain，MSTP (兼容RSTP/STP) | |||||
| Console 设置 | RS-232 Console 线，DB9，115200bps，8,N,1 | |||||
| LED 指示灯 | ||||||
| 系统就绪指示灯 |
绿色：系统准备就绪 绿色闪烁：系统更新固件 |
|||||
| 电源指示灯 | 绿色：LED X 2 | |||||
| Ring Master 指示灯 (R.M.) | 绿色：指示系统运行于O-Ring Master 模式 | |||||
| O-Ring 指示灯 (Ring) | 绿色：指示系统运行于O-Ring 模式；闪烁：Ring 故障 | |||||
| 故障指示灯 | 橙色：系统故障 | |||||
| 重置默认状态指示灯（DEF） | 绿色：系统重置为默认配置 | |||||
| 管理员登录指示灯（RMT） | 绿色：系统已远程访问 | |||||
| 故障输出 | ||||||
| 继电器 | 继电器故障输出1A@24VDC | |||||
| 电源 | ||||||
| 电源输入 | 24/48VDC (24~72VDC)冗余电源输入，接线端子 | 100~240VAC / 100~370VDC 冗余电源输入，接线端子 | ||||
| 电源功耗 | 34W | 30W | 31W | 31W | 30.4W | 29.9W |
| 过载保护 | 有 | |||||
| 反向保护 | 有 | |||||
| 机械特性 | ||||||
| 外壳 | 19 英寸机架式安装 | |||||

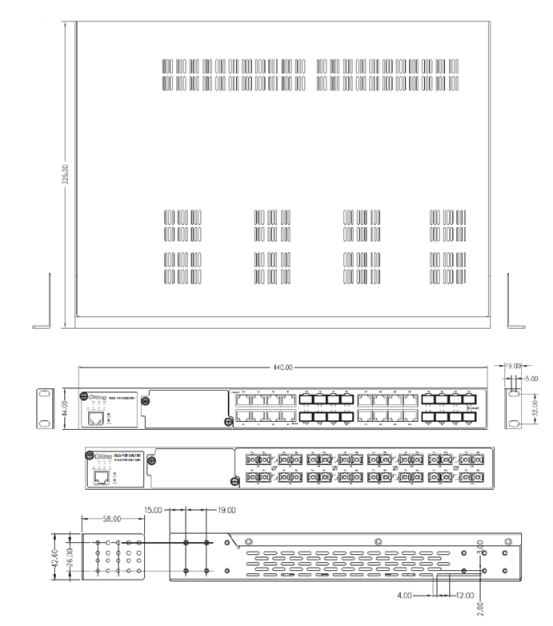

| 尺寸(宽 x 深 x 高) | 440 (宽) x 325 (深) x 44 (高) mm | |||||
| 重量 (g) | 4,787 g | 4,524 g | 4,524 g | 4,823 g | 4,560 g | 4,560 g |
| 工作环境 | ||||||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |||||
| 工作温度 | -40 ~ 85℃ (-40 ~ 185℉) | |||||
| 工作湿度 | 5% ~ 95% 非凝露 | |||||
| 认证标准 | ||||||
| 电力认证 | IEC 51850-3, IEEE 1613 (pending) | |||||
| EMC |
CE EMC (EN 55024, EN 55032), FCC Part 15 B, IEC 61850-3(pending), IEEE 1613 (pending) |
|||||
| EMI | EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A | |||||
| EMS |
EN 55024 (IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS),IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP) |
|||||
| 冲击 | IEC60068-2-27 | |||||
| 跌落 | IEC60068-2-32 | |||||
| 震动 | IEC60068-2-6 | |||||
| 质保 | ||||||
| MTBF | 287,837小时 |
SS：143,112 小时 MM：133,131 小时 |
SS：139,697 小时 MM：163,414 小时 |
360,167小时 |
SS：153,320 小时 MM：123,567 小时 |
SS：149,291 小时 MM：149,237 小时 |
| 质保 | 5年 | |||||
* MRP功能按需提供。
* MTBF：SS 代表单模光纤，SC 接口；MM 代表多模光纤，SC 接口。
| 型号名称 | 描述 |
|---|---|
| RGS-P9160GCM1-LV |
工业级模块化机架式网管型千兆以太网交换机，16 个千兆光电复合端口（10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP 插槽）和1 个模块插槽，冗余低压电源输入 |
| RGS-P9160GCM1-HV_US |
工业级模块化机架式网管型千兆以太网交换机，16 个千兆光电复合端口（10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP 插槽）和1 个模块插槽，冗余高压电源输入，美规电源接口 |
| RGS-P9160GCM1-HV_EU |
工业级模块化机架式网管型千兆以太网交换机，16 个千兆光电复合端口（10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP 插槽）和1 个模块插槽，冗余高压电源输入，欧规电源接口 |
| RGS-P9160GCM1-HV_JP |
工业级模块化机架式网管型千兆以太网交换机，16 个千兆光电复合端口（10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP 插槽）和1 个模块插槽，冗余高压电源输入，日规电源接口 |
| RGS-P9160GCM1-HV_UK |
工业级模块化机架式网管型千兆以太网交换机，16 个千兆光电复合端口（10/100/1000Base-T(X)电口，RJ45 和100/1000Base-X 光口，SFP 插槽）和1 个模块插槽，冗余高压电源输入，英规电源接口 |
| RGS-P9160GFM1-MM-SC-LV |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，多模，550m/850m， SC 连接头，冗余低压电源输入 |
| RGS-P9160GFM1-SS-SC-LV |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，单模，10km/1310nm， SC 连接头，冗余低压电源输入 |
| RGS-P9160GFM1-MM-SC-HV_US |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，多模，550m/850m， SC 连接头，冗余高压电源输入，美规电源接口 |
| RGS-P9160GFM1-SS-SC-HV_US |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，单模，10km/1310nm， SC 连接头，冗余高压电源输入，美规电源接口 |
| RGS-P9160GFM1-MM-SC-HV_EU |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，多模，550m/850m， SC 连接头，冗余高压电源输入，欧规电源接口 |
| RGS-P9160GFM1-SS-SC-HV_EU |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，单模，10km/1310nm， SC 连接头，冗余高压电源输入，欧规电源接口 |
| RGS-P9160GFM1-MM-SC-HV_JP |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，多模，550m/850m， SC 连接头，冗余高压电源输入，日规电源接口 |
| RGS-P9160GFM1-SS-SC-HV_JP |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，单模，10km/1310nm， SC 连接头，冗余高压电源输入，日规电源接口 |
| RGS-P9160GFM1-MM-SC-HV_UK |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，多模，550m/850m， SC 连接头，冗余高压电源输入，英规电源接口 |
| RGS-P9160GFM1-SS-SC-HV_UK |
工业级模块化机架式网管型千兆以太网交换机，16 个1000Base-X 光口和1 个模块插槽，单模，10km/1310nm， SC 连接头，冗余高压电源输入，英规电源接口 |
| RGS-P9160FXM1-MM-SC-LV |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，多模，2km/1310nm， SC 连接头，冗余低压电源输入 |
| RGS-P9160FXM1-SS-SC-LV |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，单模，30km/1310nm， SC 连接头，冗余低压电源输入 |
| RGS-P9160FXM1-MM-SC-HV_US |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，多模，2km/1310nm， SC 连接头，冗余高压电源输入，美规电源接口 |
| RGS-P9160FXM1-SS-SC-HV_US |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，单模，30km/1310nm， SC 连接头，冗余高压电源输入，美规电源接口 |
| RGS-P9160FXM1-MM-SC-HV_EU |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，多模，2km/1310nm， SC 连接头，冗余高压电源输入，欧规电源接口 |
| RGS-P9160FXM1-SS-SC-HV_EU |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，单模，30km/1310nm， SC 连接头，冗余高压电源输入，欧规电源接口 |
| RGS-P9160FXM1-MM-SC-HV_JP |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，多模，2km/1310nm， SC 连接头，冗余高压电源输入，日规电源接口 |
| RGS-P9160FXM1-SS-SC-HV_JP |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，单模，30km/1310nm， SC 连接头，冗余高压电源输入，日规电源接口 |
| RGS-P9160FXM1-MM-SC-HV_UK |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，多模，2km/1310nm， SC 连接头，冗余高压电源输入，英规电源接口 |
| RGS-P9160FXM1-SS-SC-HV_UK |
工业级模块化机架式网管型千兆以太网交换机，16 个100Base-FX 光口和1 个模块插槽，单模，30km/1310nm， SC 连接头，冗余高压电源输入，英规电源接口 |
| 选配模组 | |
| SWM-80GT | 工业级8口千兆以太网端口模块，8个10/100/1000Base-T(X)端口 |
| SWM-08GP | 工业级8口千兆光纤端口模块，8个100/1000Base-X，SFP |
| SWM-04GF-MM/SS-SC | 工业级4口千兆光纤端口模块，4个1000Base-FX，SC接口 |
| SWM-04FX-MM/SS-SC | 工业级4口光纤端口模块，4个100Base-FX，SC接口 |
| SWM-04GF-MM/SS-ST | 工业级4口千兆光纤端口模块，4个1000Base-FX，ST接口 |
| SWM-04FX-MM/SS-ST | 工业级4口光纤端口模块，4个100Base-FX，ST接口 |
| SWM-60GT-M12 | 工业级6口千兆以太网端口模块，6个10/100/1000Base-T(X)，M12端口 |
| SWM-40GT-M12 | 工业级4口千兆以太网端口模块，4个10/100/1000Base-T(X)，M12端口 |
