IAP-420/IAP-420+系列是一款工业级IEEE 802.11 b/g/n无线AP，带2个RJ45网口，提供802 .1X和MAC控制。支持多种工作模式：AP/Bridge/Repeater/AP-Client/Client模式，可以通过LAN口或WLAN口，在Web界面配置IAP-420系列。此外，IAP-420+还提供1个IEEE802 .3af PoE供电端口。因此，IAP-420/IAP-420+系列是工业无线网络应用的理想解决方案。
| 无线 AP 型号 | IAP-420 | IAP-420+ |
|---|---|---|
| 物理端口 | ||
|
10/100Base-T(X) 电口 RJ45 MDI/MDIX 自适应 |
2 | |
| PoE 端口 | -- |
位于ETH1 完全符合IEEE 802.3af 电源设备规格 电流过载保护和短路保护 隔离电压: 下限1000VDC 隔离电阻: 下限108 ohms |
| WLAN | ||
| 工作模式 | AP/Client/Bridge/AP-Client | |
| 天线连接器 | 1个外接反向SMA 天线连接器 | |
| 调制 |
IEEE 802.11b: CCK, DQPSK, DBPSK IEEE 802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM IEEE 802.11n: OFDM with BPSK, QPSK, 16QAM, 64QAM |
|
| 频带 |
America / FCC : 2.412~2.462 GHz (11 通道) Europe CE / ETSI: 2.412~2.472 GHz (13 通道) |
|
| 传输速率 |
IEEE 802.11b: 1/2/5.5/11 Mbps IEEE 802.11g: 6/9/12/18/24/36/48/54 Mbps IEEE 802.11n: UP to 300 Mbps |
|
| 传输功率 |
IEEE 802.11b: 17dBm ± 1.5dBm@11Mbps IEEE 802.11g: 16dBm ± 1.5dBm@54Mbps IEEE 802.11gn HT20: 15dBm ± 1.5dBm @MCS7 IEEE 802.11gn HT40: 14dBm ± 1.5dBm @MCS7 |
|
| 接收灵敏度 |
IEEE 802.11b : -85dBm ± 2dBm@11Mbps IEEE 802.11g : -76dBm ± 2dBm@54Mbps IEEE 802.11gn HT20:-75dBm ± 2dBm@MCS7 IEEE 802.11gn HT40:-72dBm ± 2dBm@MCS7 |
|
| 加密 |
WEP：支持64 位，128 位密钥 WPA /WPA2：IEEE802.11i（WEP 和AES 加密） WPA-PSK（支持256 位密钥共享） TKIP 加密 支持802.1x 认证 |
|
| 无线 | 禁用SSID 广播 | |
| 网络协议 | ||
| 协议 | ARP,BOOTP, DHCP, DNS, HTTP, IP, ICMP, SNTP, TCP, UDP, 802.1X, SNMP, STP | |
| LED 指示灯 | ||
| 电源指示灯 |
LED 指示灯 x 3，PWR 1，2，PoE： 绿色：电源开启，运行正常 |
|
|
10/100Base-T(X) RJ45 端口指示灯 |
LED 指示灯 x 2， 绿色：Link/Act.，端口速率100Mbps |
|
| WLAN 端口指示灯 | 绿色：WLAN Link/Act. | |
| 电源 | ||
| 电源输入 | 12~48VDC 冗余电源 4-pin 接线端子 | |
| 电源功耗 | 4W | |
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

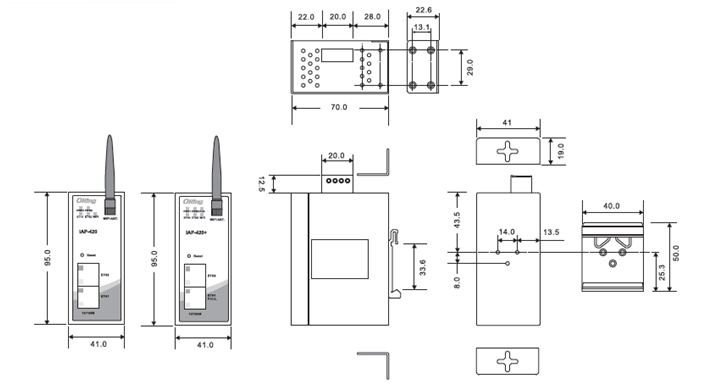

| 尺寸(宽 x 深 x 高) | 41 (宽) x 81 (深) x 95 (高) mm | |
| 重量 (g) | 292 g | 297 g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -10 ~ 60℃ (14 ~ 140℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A | |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| 质保 | 3年 | |
| 型号名称 | 描述 |
|---|---|
| IAP-420_US | 工业级IEEE 802.11 b/g/n 无线AP，2 个10/100Base-T(X)网口，US 频带 |
| IAP-420_EU | 工业级IEEE 802.11 b/g/n 无线AP，2 个10/100Base-T(X)网口，EU 频带 |
| IAP-420+_US | 工业级IEEE 802.11 b/g/n 无线AP，2 个10/100Base-T(X)网口，1 个PoE 端口，US 频带 |
| IAP-420+_EU | 工业级IEEE 802.11 b/g/n 无线AP，2 个10/100Base-T(X)网口，1 个PoE 端口，EU 频带 |
