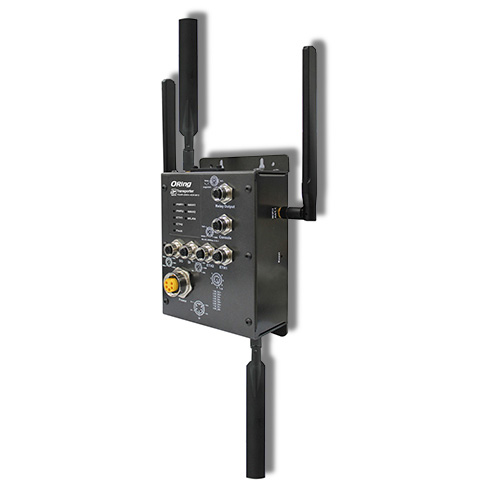

ORing Transporter™系列蜂窝网络VPN路由器专为轨道交通应用而设计。TGAR-2062+-4GS-M12系列是一款工业级双网4G蜂窝网络VPN路由器，支持IEEE 802.11 a/b/g/n，带2个10/100/1000Base-T(X) M12端口，ETH2端口支持IEEE802.3af PoE功能。TGAR-2062+-4GS-M12系列提供802 .1X和MAC控制，可配置为3种工作模式：动态/静态IP路由，PPPoE，Modem/拨号。TGAR-2062+-4GS-M12提供两个以太网口，支持交换机功能，因此可以使用菊花链拓扑结构，从而节省交换机端口的使用。因此，TGAR-2062+-4GS-M12系列是车载网络应用的理想解决方案。
| 无线蜂窝路由器型号 | TGAR-2062+-4GS-M12 |
|---|---|
| 物理端口 | |
|
10/100/1000 Base-T(X) 电口 M12 MDI/MDIX 自适应 (8-pin A-coding) |
2 |
| PoE 端口 |
位于ETH2 完全符合IEEE 802.3af 电源设备规格 |
|
DI/DO 端口M12 (5-pin A-coding) |
2 (DIx4 和DOx4) |
|
RS-232 Console 口 M12(5-pin A-coding) |
115200, 8 ,N ,1 |
|
继电器输出端口 M12(5-pin A-coding) |
1A@24VDC |
| SIM 卡插槽 | 2 |
| GPS | |
| 天线和连接器 | GPS 天线，SMA 天线连接器 |
| 频率 | 1575.42MHz |
| 蜂窝网络 | |
| 天线连接器 | 2个外接反向SMA 天线连接器 |
| 蜂窝网络标准 | GSM / GPRS/ EGPRS/ EDGE / WCDMA / HSDPA / HSUPA / HSPA+ / LTE |
| 频带 |
America(US): LTE: 700/1700/2100/ MHz UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 800/850/1900/2100 MHz GSM/GPRS/EDGE: 850/900/1800/1900 MHz Europe(EU): LTE: 800/900/1800/2100/2600 MHz UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 900/2100 MHz GSM/GPRS/EDGE: 900/1800/1900 MHz |
| WLAN | |
| 天线连接器 | 2个外接反向SMA 天线连接器 |
| 频带类型 | DSSS, OFDM |
| 调制 |
IEEE 802.11a: OFDM with BPSK, QPSK, 16QAM, 64QAM IEEE 802.11b: CCK, DQPSK, DBPSK IEEE 802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM IEEE 802.11n: OFDM with BPSK, QPSK, 16QAM, 64QAM |
| 频带 |
America / FCC: 2.412~2.462 GHz (11 通道) 5.180~5.240 GHz & 5.745~5.825 GHz (9 通道) Europe CE / ETSI: 2.412~2.472 GHz (13 通道) 5.180~5.240 GHz (4 通道) |
| 传输速率 |
IEEE 802.11b: 1/2/5.5/11 Mbps IEEE 802.11a/g: 6/9/12/18/24/36/48/54 Mbps IEEE 802.11n: UP to 300 Mbps |
| 传输功率 |
IEEE 802.11a: 12dBm ± 1.5dBm@54Mbps IEEE 802.11b: 17dBm ± 1.5dBm@11Mbps IEEE 802.11g: 16dBm ± 1.5dBm@54Mbps IEEE 802.11gn HT20: 15dBm ± 1.5dBm @MCS7 IEEE 802.11gn HT40: 14dBm ± 1.5dBm @MCS7 IEEE 802.11an HT20: 12dBm ± 1.5dBm @MCS7 IEEE 802.11an HT40: 11dBm ± 1.5dBm @MCS7 |
| 接收灵敏度 |
IEEE 802.11a : -76dBm ± 2dBm@54Mbps IEEE 802.11b : -85dBm ± 2dBm@11Mbps IEEE 802.11g : -76dBm ± 2dBm@54Mbps IEEE 802.11gn HT20:-75dBm ± 2dBm@MCS7 IEEE 802.11gn HT40:-72dBm ± 2dBm@MCS7 IEEE 802.11an HT20:-74dBm ± 2dBm@MCS7 IEEE 802.11an HT40:-71dBm ± 2dBm@MCS7 |
| 加密安全 |
WEP：支持64 位，128 位密钥 WPA /WPA2：IEEE802.11i（WEP 和AES 加密） WPA-PSK（支持256 位密钥共享） TKIP 加密 支持802.1x 认证 |
| 无线安全 | 禁用SSID 广播 |
| 网络协议 | |
| 协议 | ARP,BOOTP, DHCP, DNS, HTTP, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE |
| LED 指示灯 | |
| 电源指示灯 |
LED 指示灯 x 2， 绿色：电源开启 |
|
10/100/1000Base-T(X) M12 端口指示灯 |
LED 指示灯 x 2， 绿色：Link/Act. |
| WLAN 端口指示灯 |
LED 指示灯 x 1， 绿色：WLAN Link/Act |
| WWAN 端口指示灯 |
LED 指示灯x 2， 绿色：电源启动，功能正常 |
| 故障指示灯 |
LED 指示灯 x 1， 红色：网络中断或电源中断 |
| 故障输出 | |
| 继电器 | 继电器故障输出1A@24VDC |
| 电源 | |
| 电源输入 | 12~48VDC 冗余电源 M23 连接头 |
| 电源功耗 | 13W |
| 过载保护 | 有 |
| 反向保护 | 有 |
| 机械特性 | |
| 防护等级 | IP-40 |

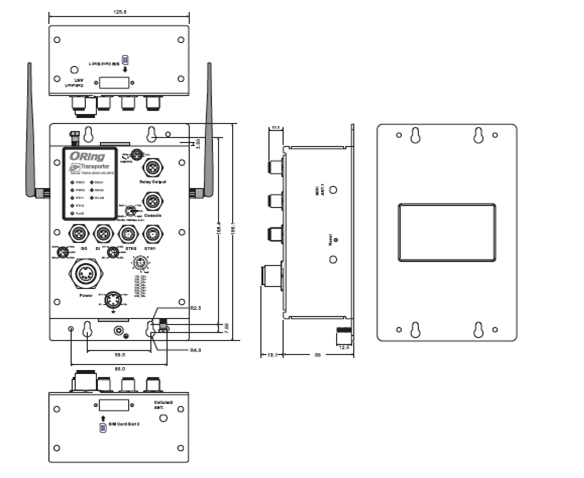

| 尺寸(宽 x 深 x 高) | 125.6 (宽) x 65 (深) x 196.1 (高) mm |
| 重量 (g) | 1030 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -25 ~ 70℃ (-13 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI | FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2) |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27, EN61373 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6, EN61373 |
| 铁路 | EN50155 |
| 冷却 | EN60068-2-1 |
| 干热 | EN60068-2-2 |
| 质保 | |
| 质保 | 5年 |
| 型号名称 | 描述 |
|---|---|
| TGAR-2062+-4GS-M12_US |
工业级双网4G蜂窝网络VPN路由器，EN50155，IEEE 802.11 a/b/g/n，2个10/100/1000Base-T(X) M12端口， 1个PoE 端口，支持GPS，US 频带 |
| TGAR-2062+-4GS-M12_EU |
工业级双网4G蜂窝网络VPN路由器，EN50155，IEEE 802.11 a/b/g/n，2个10/100/1000Base-T(X) M12端口， 1个PoE 端口，支持GPS，EU 频带 |
