IMC-B111ETB-TB是一款具有成本效益的以太网距离延长解决方案，使用UTP电缆上限可延长300米，使用24AWG电缆至多可延长200米。IMC-B111ETB-TB支持2线自动侦测传输，支持-40~75℃宽温，更适用于恶劣的工业环境。
| 距离延长器型号 | IMC-B111ETB-TB |
|---|---|
| 物理端口 | |
|
100Base-TX端口，RJ45 自动MDI/MDIX |
1 |
|
100Mbps以太网延长端口， 接线端子 |
1 (支持2线) |
| 技术 | |
| 以太网标准 | IEEE 802.3u 100Base-TX/100Base-FX |
| 处理方式 | 存储转发 |
| LED 指示灯 | |
| 电源指示灯 | 绿色：电源 LED x 2 |
|
100Base-T(X) RJ45 端口指示灯 |
绿色：连接 橙色：工作 |
| 以太网延长端口指示灯 |
绿色：连接 橙色：工作 |
| DIP拨码开关 | |
| DIP拨码开关设置 |
DIP拨码开关1：设定master/slave模式 （ON：Master模式，OFF：slave模式） DIP拨码开关2：设定Auto/Manual模式 （ON：手动模式，以太网延长器需要手动设置master模式或slave模式，请参考DIP拨码开关1的设置； OFF：自动模式，以太网延长器可以自动设置master模式或slave模式，请参考DIP拨码开关1的设置） |
| 电源 | |
| 电源输入 | 12~48 VDC，冗余电源输入 |
| 电源功耗 | 2W |
| 过载保护 | 有 |
| 机械特性 | |
| 防护等级 | IP-30 |

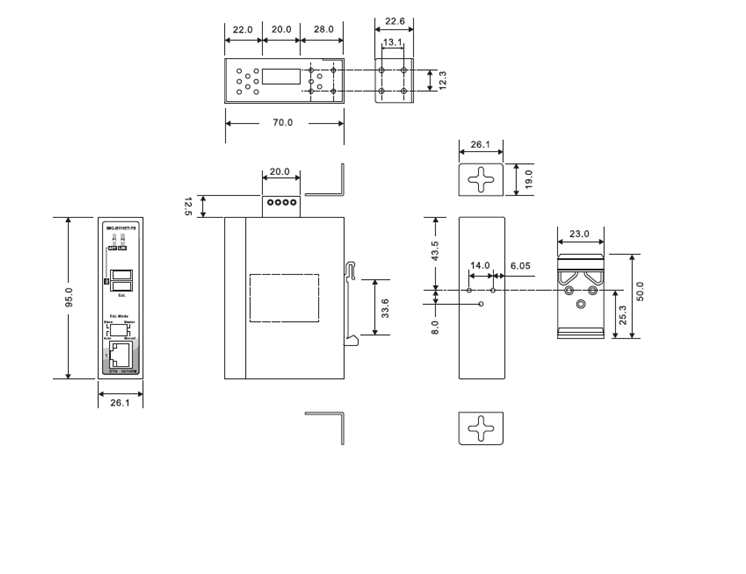

| 尺寸(宽 x 深 x 高) | 26.1 (宽) x 70 (深) x 95 (高) mm |
| 重量 (g) | 242g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6 |
| 质保 | |
| 质保 | 5年 |
| 型号名称 | 描述 |
|---|---|
| IMC-B111ETB-TB | 工业级1口以太网延长器，1个100Base-TX转1个Ethernet延长端口，接线端子 |
