IGMC-1011GF/IGMC-1011GP系列工业千兆接口转换器，支持10/100/1000Base-T(X)电口和1000Base-X光口之间转换。IGMC-1011GF/IGMC-1011GP系列支持IP30防护等级，-40~70℃宽温，特别适用于恶劣的工业环境。
| 光电转换器型号 | IGMC-1011GF-MM-SC | IGMC-1011GF-SS-SC | IGMC-1011GP | |
|---|---|---|---|---|
| 物理端口 | ||||
|
10/100/1000Base-T(X)电口， MDI/MDI-X自适应 |
1 | 1 | 1 | |
| 光口规格 | 光口数 | 1 | 1 | -- |
| 光口类型 | 1000Base-SX | 1000Base-LX | -- | |
| 光口模式 | 多模 | 单模 | -- | |
| 光纤直径(μm) |
62.5/125 μm @ 50/125 μm |
9/125 μm | -- | |
| 光纤接口类型 | SC | SC | -- | |
| 传输距离(Km) | 550 m | 10 km | -- | |
| 波长(nm) | 850 nm | 1310 nm | -- | |
| 光输出功率. 上限 (dbm) | -4 dbm | -3 dbm | -- | |
| 光输出功率. 下限 (dbm) | -9.5 dbm | -9.5 dbm | -- | |
| 光输入功率. 上限(饱和度) | 0 dbm | 0 dbm | -- | |
| 光输入功率. 下限(灵敏度) | -18 dbm | -20 dbm | -- | |
| 链路损耗(db) | 8.5 db | 10.5 db | -- | |
| 1000Base-X, SFP插槽 | -- | -- | 1 | |
| 技术 | ||||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X |
|||
| 巨型帧 | 10240B | |||
| LED 指示灯 | ||||
| 电源指示灯 | 绿色：电源 LED x 2 | |||
| 故障指示灯 | 黄色：指示电源故障 | |||
|
10/100/1000Base-T(X) RJ45端口指示灯 |
绿色：端口Link/Act. 黄色：端口速率100Mbps |
|||
| 1000Base-X端口指示灯 | 绿色：端口Link/Act. | |||
| 故障报警 | ||||
| 继电器 | 继电器输出故障报警，1A@24VDC | |||
| 拨码开关 | 继电器输出功能开启/关闭 | |||
| 电源 | ||||
| 输入电源 | 12~48 VDC，冗余电源输入，6-pin接线端子 | |||
| 电源功耗 | 3.5W | |||
| 过载保护 | 有 | |||
| 反向保护 | 有 | |||
| 机械特性 | ||||
| 防护等级 | IP-30 | |||

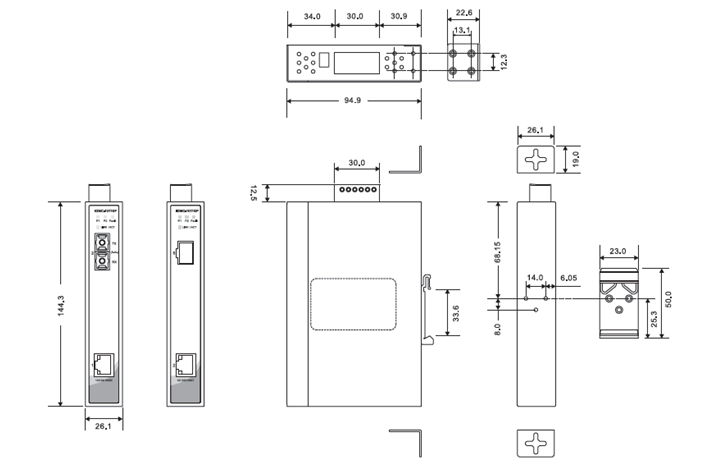

| 尺寸(宽 x 深 x 高) | 26.1 (宽) x 94.9 (深) x 144.3 (高) mm | |||
| 重量 (g) | 400 g | 400 g | 380 g | |
| 工作环境 | ||||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |||
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | |||
| 工作湿度 | 5% ~ 95% 非凝露 | |||
| 认证标准 | ||||
| EMI | FCC Part 15, CISPR (EN55022) class A | |||
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
|||
| 冲击 | IEC60068-2-27 | |||
| 跌落 | IEC60068-2-32 | |||
| 震动 | IEC60068-2-6 | |||
| 质保 | ||||
| MTBF | 597,923小时 | 611,417小时 | 650,069小时 | |
| 质保 | 5年 | |||
| 型号名称 | 描述 |
|---|---|
| IGMC-1011GF-MM-SC | 工业级全千兆光电转换器，1口10/100/1000Base-T(X)转1口1000Base-SX，多模，550m/850nm，SC连接器 |
| IGMC-1011GF-SS-SC | 工业级全千兆光电转换器，1口10/100/1000Base-T(X)转1口1000Base-LX，单模，10km/1310nm，SC连接器 |
| IGMC-1011GP | 工业级全千兆光电转换器，1口10/100/1000Base-T(X)转1口1x1000Base-X，SFP插槽 |
