IMC-121FB系列光电转换器支持10/100Base-T(X)和100Base-FX之间的转换，可以让您扩展光纤通信的距离。IMC-121FB支持MDI/ MDIX自动检测功能，并支持-40~70℃宽温，特别适用于恶劣的工业环境。
| 光电转换器型号 | IMC-121FB-MM-SC | IMC-121FB-SS-SC | |
|---|---|---|---|
| 物理端口 | |||
| 10/100Base-T(X) RJ45端口 | 2 | 2 | |
| 光口规格 | 光口数 | 1 | 1 |
| 光口类型 | 100Base-FX | 100Base-FX | |
| 光口模式 | 多模 | 单模 | |
| 光纤直径(μm) |
62.5/125 μm @ 50/125 μm |
9/125 μm | |
| 光纤接口类型 | SC | SC | |
| 传输距离(Km) | 2km | 30 km | |
| 波长(nm) | 1310 nm | 1310 nm | |
| 光输出功率. 上限 (dbm) | -14 dbm | -8 dbm | |
| 光输出功率. 下限 (dbm) | -23.5 dbm | -15 dbm | |
| 光输入功率. 上限(饱和度) | 0 dbm | 0 dbm | |
| 光输入功率. 下限(灵敏度) | -31 dbm | -34 dbm | |
| 链路损耗(db) | 7.5 db | 19 db | |
| 技术 | |||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX |
||
| LED 指示灯 | |||
| 电源指示灯 | 绿色：电源 LED x 2 | ||
|
10/100Base-T(X) RJ45端口指示灯 |
绿色：端口Link/Act. 橙色：Duplex/Collision |
||
| 100Base-FX 光口 | 绿色：端口Link/Act. | ||
| 电源 | |||
| 输入电源 | 12 ~ 48VDC，冗余电源，4-pin接线端子 | ||
| 电源功耗 | 4.5W | ||
| 过载保护 | 有 | ||
| 反向保护 | 有 | ||
| 机械特性 | |||
| 防护等级 | IP-30 | ||

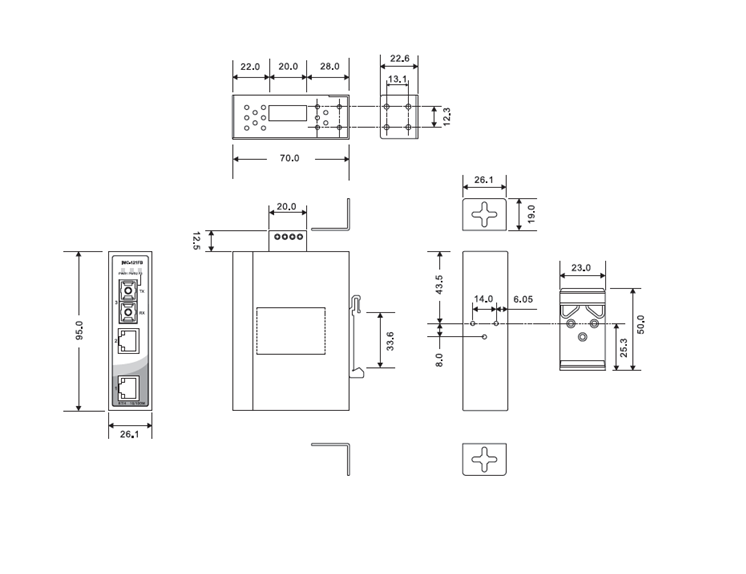

| 尺寸(宽 x 深 x 高) | 26.1 (宽) x 70 (深) x 95 (高) mm | ||
| 重量 (g) | 210 g | 210 g | |
| 工作环境 | |||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | ||
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | ||
| 工作湿度 | 5% ~ 95% 非凝露 | ||
| 认证标准 | |||
| EMI | FCC Part 15, CISPR (EN55022) class A | ||
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
||
| 冲击 | IEC60068-2-27 | ||
| 跌落 | IEC60068-2-32 | ||
| 震动 | IEC60068-2-6 | ||
| 质保 | |||
| MTBF | 1,023,458小时 | 1,028,086小时 | |
| 质保 | 5年 | ||
| 型号名称 | 描述 |
|---|---|
| IMC-121FB-MM-SC | 工业级光电转换器，2个10/100Base-T(X)转1个10/100Base-FX，多模，2km/1310nm，SC连接头 |
| IMC-121FB-SS-SC | 工业级光电转换器，2个10/100Base-T(X)转1个10/100Base-FX，单模，30km/1310nm，SC连接头 |
