工业交换机

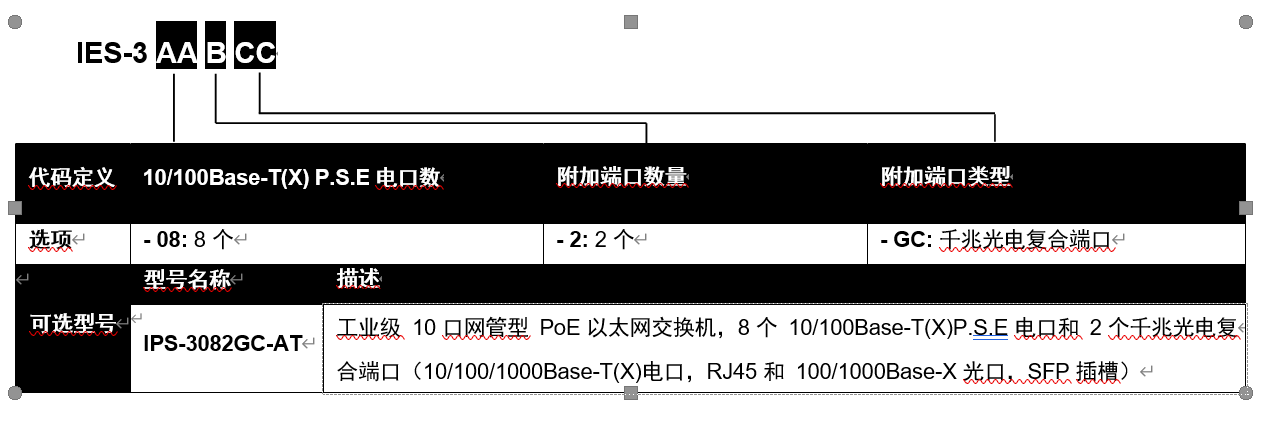

交换机型号

IPS-3082GC-AT

物理端口

10/100Base-T(X)P.S.E RJ45

接口 MDI/MDIX 自适应

8

千兆光电复合端口

（10/100/1000Base-T(X) 电 口，RJ45 和 100/1000Base-X

光口，SFP 插槽）

2

技术

以太网标准

IEEE 802.3       10Base-T

IEEE 802.3u     100Base-TX 和 100Base-FX IEEE 802.3z                        1000Base-X

IEEE802.3ab     1000Base-T

IEEE 802.3x       Flow Control (流量控制)

IEEE 802.3ad     LACP (链路汇聚控制协议) IEEE 802.1D              STP (生成树协议)

IEEE 802.1p                        COS (服务等级) IEEE 802.1Q                                     VLAN (虚拟局域网)

IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s              MSTP (多生成树协议) IEEE 802.1x              认证

IEEE 802.1AB LLDP (链路层发现协议)

IEEE 802.1at     PoE 标准

MAC 地址表大小

8192

优先级

4

处理方式

存储转发

交换机特性

交换延迟时间: 7μS

交换机背板带宽: 5.6Gbps 有 效 VLAN 数 : 4096 IGMP 组播组: 1024

端口限速: 用户自定义

特性

开启/关闭端口, 基于MAC的端口机制基于端口的网络连接控制 (802.1x) 通过VLAN (802.1Q )网络隔离

支持Q-in-Q VLAN 性能, 以扩大VLAN 空间

RADIUS 认证

SNMP v1/v2c/v3 加密验证和访问控制

软件特性

STP/RSTP/MSTP (IEEE 802.1D/w/s)

O-Ring: 单一环网 250 个节点, 自愈时间<10ms 支持TOS/Diffserv

QoS(802.1p)流量优先级管理

支持VLAN (802.1Q) 带VLAN 标记和GVRP

支持IGMP v2/v3 (IGMP snooping)组播管理可监测端口状态, 统计流量信息和确保端口SNTP 用于同步网络时间

支持 1588 PTP Client (时间准确度协议)时钟同步支持DHCP Server/Client

支持端口汇聚(Port Trunk)

支持MVR (VLAN 组播) 支持Modbus TCP 协议

网络冗余

O-Ring，O-Chain，RSTP，MSTP，STP

警告/检测系统

继电器故障输出报警系统

通过系统日志/server/client 记录和浏览事件支持SMTP 通过Email 发出事件警告通知

支持系统日志事件筛选

DDM 功能

电流/电压/温度

RS-232 串口控制端口

RS-232 控制电缆.   RJ45 接口.  9600bps, 8, N, 1

LED 指示灯

电源/PoE 指示灯

绿色：LED 指示灯 x 3     绿色：PoE 指示灯 x 8

Ring Master 指示灯 (R.M.)

绿色: 指示系统运行于 O-Ring Master 模式

O-Ring 指示灯 (Ring)

绿色: 指示系统运行于 O-Ring 模式

故障指示灯

橙色：电源 1 或电源 2 故障

10/100Base-T(X) RJ45 端口指

示灯

绿色：Link/Act. 橙色：双工/冲突

10/100/1000Base-T(X)指示灯

绿色：端口Link/Act. 黄色：端口速率 100Mbps

1000Base-X SFP 光口指示灯

绿色 Link/Act

故障报警

继电器

继电器故障输出 1A@24VDC

电源

电源输入

50~57VDC 冗余电源  6-pin 接线端子

电源功耗

7.68W
