IMG-W6121+-M12 资料下载
  • 1 x 10/100/1000Base-T(X)端口,1 个SIM 卡插槽
  • 3.5G HSUDPA 或4G LTE modem
  • 2 个RS-232 串口
  • 支持Open VPN, PPTP VPN
  • 采用IEEE 802.11 a/b/g/n 协议,支持最高300Mbps 无线传输
  • 高安全性能:支持WEP/WPA/WPA-PSK(TKIP, AES)/WPA2/WPA2-PSK(TKIP, AES)/802.1X 认证
  • 通过系统日志、email、SNMP Trap 输出故障报警
  • 冗余多主机:
    5 台主机:Virtual COM、TCP Server、TCP Client、UDP
    4 个IP 范围:UDP
  • IP67 防护等级
  • 简介

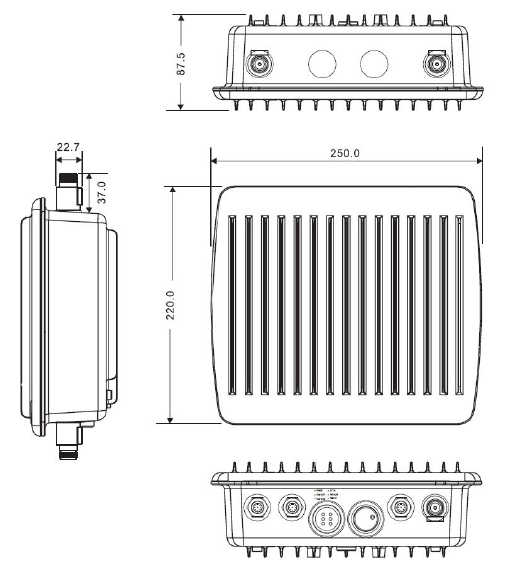

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IMG-W6121+-M12是一款M2M VPN网关,提供2个RS-232串口,1个10/100/1000Base-T(X)网口,支持IEEE802.11 a/b/g/n无线网络。它可通过3.5G或4G modem连接网络,以满足各种应用需求。IMG-W6121+-M12支持IP67防护等级,支持PoE,可用于恶劣的户外环境。此外,IMG-W6121+-M12可同时向5台主机传输数据。因此,IMG-W6121+-M12是串口无线通讯应用的最佳解决方案。

M2M 网关型号 IMG-W6121+-3G-M12 IMG-W6121+-4G-M12
物理端口
10/100/1000Base-T(X) M12
PoE 端口,MDI/MDIX自适应
1 个 (8-pin M12 A-coding Female 连接头)
SIM 卡插槽 1
蜂窝网络
蜂窝网络标准 GSM / GPRS / EGPRS / EDGE / WCDMA / HSDPA / HSUPA GSM / GPRS / EGPRS / EDGE / WCDMA / HSDPA / LTE
频带 America(US)
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+:
    800/850/1900/2100 MHz
    GSM/GPRS/EDGE: 850/900/1800/1900 MHz
Europe(EU)
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 900/2100 MHz
    GSM/GPRS/EDGE: 900/1800/1900 MHz
America(US)
    LTE: 700/1700/2100/ MHz
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+:
    800/850/1900/2100 MHz
    GSM/GPRS/EDGE: 850/900/1800/1900 MHz
Europe(EU)
    LTE: 800/900/1800/2100/2600 MHz
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 900/2100 MHz
    GSM/GPRS/EDGE: 900/1800/1900 MHz
天线连接类型 N-type Female
天线 GSM/DCS/UMT 3G 天线x1 GSM/DCS/UMT/LTE 4G 天线x1
WLAN
天线连接类型 N-type Female
天线 Wifi 天线x2
无线电频率类型 DSSS, OFDM
调制 IEEE802.11a : OFDM with BPSK, QPSK, QAM, 64QAM
IEEE802.11b: CCK, DQPSK, DBPSK
IEEE802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM
IEEE802.11n : BPSK, QPSK, 16-QAM, 64-QAM
频带 America / FCC :
    2.412~2.462 GHz (11 通道)
    5.180~5.240 GHz & 5.745~5.825 GHz (9 通道)
Europe CE / ETSI :
    2.412~2.472 Ghz (13 通道)
    5.180~5.240 GHz (4 通道)
传输速率 IEEE 802.11b: 1 / 2 / 5.5 / 11 Mbps
IEEE 802.11a/g: 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbps
IEEE 801.11n: up to 300Mbps
传输功率 IEEE 802.11a: 12dBm ± 1.5dBm
IEEE 802.11b: 17dBm ± 1.5dBm
IEEE 802.11g: 15dBm ± 1.5dBm
IEEE 802.11gn HT20: 13dBm ± 1.5dBm@150Mbps
IEEE 802.11gn HT40: 12dBm ± 1.5dBm@300Mbps
IEEE 802.11an HT20: 12dBm ± 1.5dBm@150Mbps
IEEE 802.11an HT40: 12dBm ± 1.5dBm@300Mbps
接收灵敏度 IEEE 802.11a: -68dBm ± 2dBm@54Mbps
IEEE 802.11b: -85dBm ± 2dBm@11Mbps
IEEE 802.11g: -68dBm ± 2dBm@54Mbps
IEEE 802.11gn HT20: -68dBm ± 2dBm@150Mbps
IEEE 802.11gn HT40: -68dBm ± 2dBm@300Mbps
IEEE 802.11an HT20: -68dBm ± 2dBm@150Mbps
IEEE 802.11an HT40: -68dBm ± 2dBm@300Mbps
加密安全 WEP:支持64 位,128 位密钥
WPA /WPA2:IEEE802.11i(WEP 和AES 加密)
WPA-PSK(支持256 位密钥共享)
TKIP 加密
支持802.1x 认证
无线安全 禁用/启用SSID 广播
串口
连接器 2个(8-pin M12 A-coding)
工作模式 RS-232
串口波特率 110 bps ~ 115.2 Kbps
数据位 5, 6, 7, 8
校验位 odd, even, none, mark, space
停止位 1, 1.5, 2
RS-232 TxD, RxD, DCD, RTS, CTS, DSR, DTR, GND
LED 指示灯
电源指示灯 绿灯亮:电源开启,运行正常
10/100/1000Base-T(X)
M12 端口指示灯
绿色:Link/Act.
WLAN 指示灯 绿色:Link/Act.
电源
电源输入 48 VDC @ PoE 端口,IEEE802.3af 标准
电源功耗 6.5W
过载保护
机械特性
防护等级 IP-67
尺寸(宽 x 深 x 高) 310 (宽) x 310 (深) x 87 (高) mm
重量 (g) 2653 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -20 ~ 70℃ (-4 ~ 157℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
质保 3年
型号名称 描述
IMG-W6121+-3G-M12_US 工业级M2M 网关,3.5G 蜂窝网络,IEEE802.11a/b/g/n,2 个RS-232 串口,1 个10/100/1000Base-T(X) PoE 端口,
IP67,US 频带
IMG-W6121+-3G-M12_EU 工业级M2M 网关,3.5G 蜂窝网络,IEEE802.11a/b/g/n,2 个RS-232 串口,1 个10/100/1000Base-T(X) PoE 端口,
IP67,EU 频带
IMG-W6121+-4G-M12_US 工业级M2M 网关,4G 蜂窝网络,IEEE802.11a/b/g/n,2 个RS-232 串口,1个10/100/1000Base-T(X) PoE 端口,
IP67,US 频带
IMG-W6121+-4G-M12_EU 工业级M2M 网关,4G 蜂窝网络,IEEE802.11a/b/g/n,2 个RS-232 串口,1个10/100/1000Base-T(X) PoE 端口,
IP67,EU频带
  • IMG-W6121+-M12
  • 壁挂安装套件
  • 快速安装手册
  • 2.4GHz/5GHz 天线
  • ORing 工具光盘
  • 蜂窝网络天线
