IMG-6322GT是一款M2M VPN网关，提供1个RS-422/485串口，1个RS-232/422/485串口，2个10/100/1000Base-T(X)网口，支持IEEE 802.11 a/b/g/n无线网络。它可通过3.5G/4G modem连接网络，以满足各种应用需求。IMG-6322GT可作为Modbus网关，使得Modbus TCP和Modbus RTU之间可通过有线/无线网络实现Modbus协议转换。此外，在TCP Server模式下，IMG-6322GT可同时向5台主机传输SSL加密数据。因此，IMG-6322GT是串口无线通讯应用的理想解决方案。
| M2M 网关型号 | IMG-6322GT-3G | IMG-6322GT-4G |
|---|---|---|
| 物理端口 | ||
|
10/100/1000Base-T(X)
RJ45 端口 MDI/MDIX 自适应 |
2 | |
| SIM 卡插槽 | 1 | |
| 蜂窝网络 | ||
| 蜂窝网络标准 | GSM / GPRS / EGPRS / EDGE / WCDMA / HSDPA / HSUPA |
GSM / GPRS / EGPRS / EDGE /
WCDMA / HSDPA / HSUPA / HSPA+ / LTE |
| 频带 |
双频段：HSUDPA 1900 / 2100 MHz 四频段： GSM / GPRS / EDGE 850 / 900 / 1800 / 1900MHz WCDMA / HSDPA 850 / 900 / 1900 / 2100MHz |
America(US) LTE: 700/1700/2100 MHz UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 800/850/1900/2100 MHz GSM/GPRS/EDGE: 850/900/1800/1900 MHz Europe(EU) LTE: 800/900/1800/2100/2600 MHz UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 900/2100 MHz GSM/GPRS/EDGE: 900/1800/1900 MHz |
|
天线连接类型 (反向SMA Female) |
1个 | -- |
|
天线连接类型 (SMA Female) |
-- | 1个 |
| WLAN | ||
| 天线连接类型 | N-type Female | |
| 天线 | 反向SMA 天线连接器 x 2 | |
| 无线电频率类型 | DSSS, OFDM | |
| 调制 |
IEEE802.11a : OFDM with BPSK, QPSK, QAM, 64QAM IEEE802.11b: CCK, DQPSK, DBPSK IEEE802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM IEEE802.11n : BPSK, QPSK, 16-QAM, 64-QAM |
|
| 频带 |
America / FCC : 2.412~2.462 GHz (11 通道) 5.180~5.240 GHz & 5.745~5.825 GHz (9 通道) Europe CE / ETSI : 2.412~2.472 Ghz (13 通道) 5.180~5.240 GHz (4 通道) |
|
| 传输速率 |
IEEE 802.11b: 1 / 2 / 5.5 / 11 Mbps IEEE 802.11a/g: 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbps IEEE 801.11n: up to 300Mbps |
|
| 传输功率 |
IEEE 802.11a: 12dBm ± 1.5dBm IEEE 802.11b: 17dBm ± 1.5dBm IEEE 802.11g: 15dBm ± 1.5dBm IEEE 802.11gn HT20: 13dBm ± 1.5dBm@150Mbps IEEE 802.11gn HT40: 12dBm ± 1.5dBm@300Mbps IEEE 802.11an HT20: 12dBm ± 1.5dBm@150Mbps IEEE 802.11an HT40: 12dBm ± 1.5dBm@300Mbps |
|
| 接收灵敏度 |
IEEE 802.11a: -68dBm ± 2dBm@54Mbps IEEE 802.11b: -85dBm ± 2dBm@11Mbps IEEE 802.11g: -68dBm ± 2dBm@54Mbps IEEE 802.11gn HT20: -68dBm ± 2dBm@150Mbps IEEE 802.11gn HT40: -68dBm ± 2dBm@300Mbps IEEE 802.11an HT20: -68dBm ± 2dBm@150Mbps IEEE 802.11an HT40: -68dBm ± 2dBm@300Mbps |
|
| 加密 |
WEP：支持64 位，128 位密钥 WPA /WPA2：IEEE802.11i（WEP 和AES 加密） WPA-PSK（支持256 位密钥共享） TKIP 加密 支持802.1x 认证 |
|
| 无线 | 禁用/启用SSID 广播 | |
| 串口 | ||
| 连接器 | 接线端子 x 1（端口1），DB9 (male) x 1（端口2） | |
| 工作模式 |
端口1：RS-422/RS-485(2W/4W)，可通过工具配置 端口2：RS-232/RS-422/RS-485(2W/4W)，可通过工具配置 |
|
| 串口波特率 | 110 bps ~ 921.6 Kbps | |
| 数据位 | 7, 8 | |
| 校验位 | odd, even, none, mark, space | |
| 停止位 | 1, 1.5, 2 | |
| 串口信号 |
RS-232 : TxD, RxD, DCD, RTS, CTS, DSR, DTR, RI, GND RS-422 : TX+, TX-, RX+, RX-, GND RS-485 (2W): D+, D-, GND RS-485 (4W): TX+, TX-, RX+, RX-, GND |
|
| LED 指示灯 | ||
| 电源指示灯 |
电源1(2) / Ready： 绿灯亮：电源开启，运行正常 |
|
| 故障指示灯 | 电源故障或端口连接中断 | |
| WAN 指示灯 |
绿色：已侦测到3.5G modem 绿色闪烁：启动3.5G modem |
绿色：已侦测到4G modem 绿色闪烁：启动4G modem |
| WLAN 指示灯 |
绿色常亮：射频启动，闪烁：数据传输 绿色代表WLAN 信号强度：1<25%, 2<50%, 3<75%, 4<100% |
|
| Serial TX/RX 指示灯 |
红色：串口正在接收数据 绿色：串口正在传送数据 |
|
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
LED x 2 绿色：Link/Act. 速率：绿色 (1000Mbps)，橙色 (100Mbps)，关闭 (10Mbps) |
|
| 电源 | ||
| 电源输入 | 12~48 VDC，冗余电源，6-pin 接线端子 | |
| 电源功耗 | 10W | 10.5W |
| 过载保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

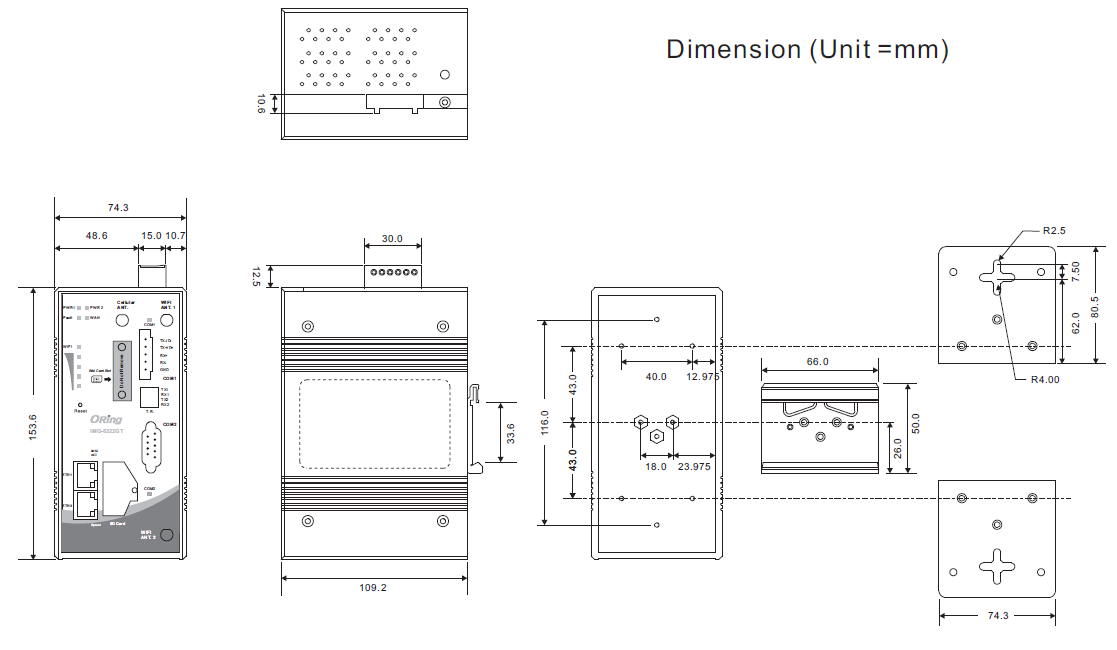

| 尺寸(宽 x 深 x 高) | 74.3 (W) x 109.2 (D) x 153.6 (H) mm | |
| 重量 (g) | 1050 g | |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A | |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| MTBF | 283,297 小时 |
US: 261,406 小时 EU: 266,562 小时 |
| 质保 | 5年 | |
| 型号名称 | 描述 |
|---|---|
| IMG-6322GT-3G_US |
工业级M2M 网关，3.5G 蜂窝网络，IEEE802.11a/b/g/n，1 个RS-422/485 串口和1 个RS-232/422/485 串口， 2 个10/100/1000Base-T(X)，US 频带 |
| IMG-6322GT-3G_EU |
工业级M2M 网关，3.5G 蜂窝网络，IEEE802.11a/b/g/n，1 个RS-422/485 串口和1 个RS-232/422/485 串口， 2 个10/100/1000Base-T(X)，EU 频带 |
| IMG-6322GT-4G_US |
工业级M2M 网关，4G 蜂窝网络，IEEE802.11a/b/g/n，1 个RS-422/485 串口和1 个RS-232/422/485 串口， 2 个10/100/1000Base-T(X)，US 频带 |
| IMG-6322GT-4G_EU |
工业级M2M 网关，4G 蜂窝网络，IEEE802.11a/b/g/n，1 个RS-422/485 串口和1 个RS-232/422/485 串口， 2 个10/100/1000Base-T(X)，EU频带 |
