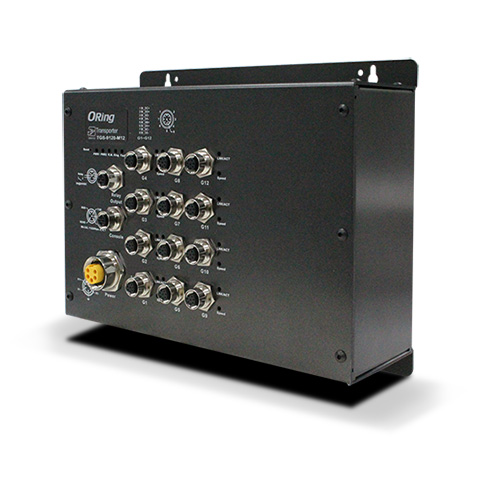

ORing Transporter™系列网管型以太网交换机专为轨道交通应用而设计。TGS-9120-M12网管型以太网交换机，符合EN50155标准，含12个10/100/1000Base-T(X) M12端口。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。TGS-9120-M12-BP2提供2对支持旁路功能的端口，保护网络不受断电或故障的影响，保证网络的不间断运行。此外，支持-40 ~70℃宽温，保证设备在恶劣环境下稳定运行。基于Web和Console(CLI)进行管理和配置外，ORing还提供Open-Vision网管软件，对交换机进行集中管理和配置。因此，TGS-9120-M12系列交换机是轨道交通应用中构建以太网的理想选择。
| 交换机型号 | TGS-9120-M12 | TGS-9120-M12-BP2 |
|---|---|---|
| 物理端口 | ||
|
10/100/1000 Base-T(X) M12 MDI/MDIX 自适应 |
12 (8-pin A-coding) | 12 (8-pin A-coding，含2 对旁路端口) |
| 技术 | ||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 认证 IEEE 802.1AB LLDP (链路层发现协议) |
|
| MAC 地址表大小 | 8K | |
| 优先级序列 | 8 | |
| 处理方式 | 存储转发 | |
| 交换机特性 |
延迟时间：7μs 背板带宽：40Gbps VLAN 上限数量：256 IGMP 组播组：128 每个VLAN 端口速率：用户自定义 |
|
| 巨帧 | 9.6K 字节 | |
| 特性 |
基于端口的设备绑定功能 开启/关闭端口，基于MAC 地址的端口 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius 集中密码管理 SNMPv3 加密认证 HTTPS/SSH 增强网络管理 |
|
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/w/s) 冗余网络协议O-Ring（自愈时间<30ms @ 250 台交换机） 支持TOS/Diffserv 实时流量QoS (802.1p） 支持VLAN(802.1Q) 带VLAN 标记 IGMP snooping 基于IP 的带宽管理 基于应用的QoS 管理 DoS/DDoS 自动防御 端口配置、监控、状态 DHCP 客户端/服务器/中继 SMTP 客户端 Modbus TCP |
|
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) | |
| Console 口 | RS-232，M12 (A-coding)，含Console 线，115200bps，8,N,1 | |
| LED 指示灯 | ||
| 电源指示灯 | 绿色：电源 LED x 2 | |
| Ring Master 指示灯 | 绿色：指示交换机运行于O-Ring Master 模式 | |
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring 模式 绿色闪烁：Ring 故障 |
|
| 故障指示灯 | 橙色：系统故障 | |
|
10/100/1000Base-T(X) M12 端口指示灯 |
上面绿色：端口Link/Act) 下面双色LED 表示通讯速率：绿色 (1000M)，橙色(100M)，off (10M) |
|
| 故障输出 | ||
| 继电器 | 继电器故障输出3A@24VDC，M12 连接头 (A-Coding) | |
| 电源 | ||
| 电源输入 | 12~48VDC 冗余电源 5-pin M23 连接头 | |
| 电源功耗 | 17.3W | 17.8W |
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

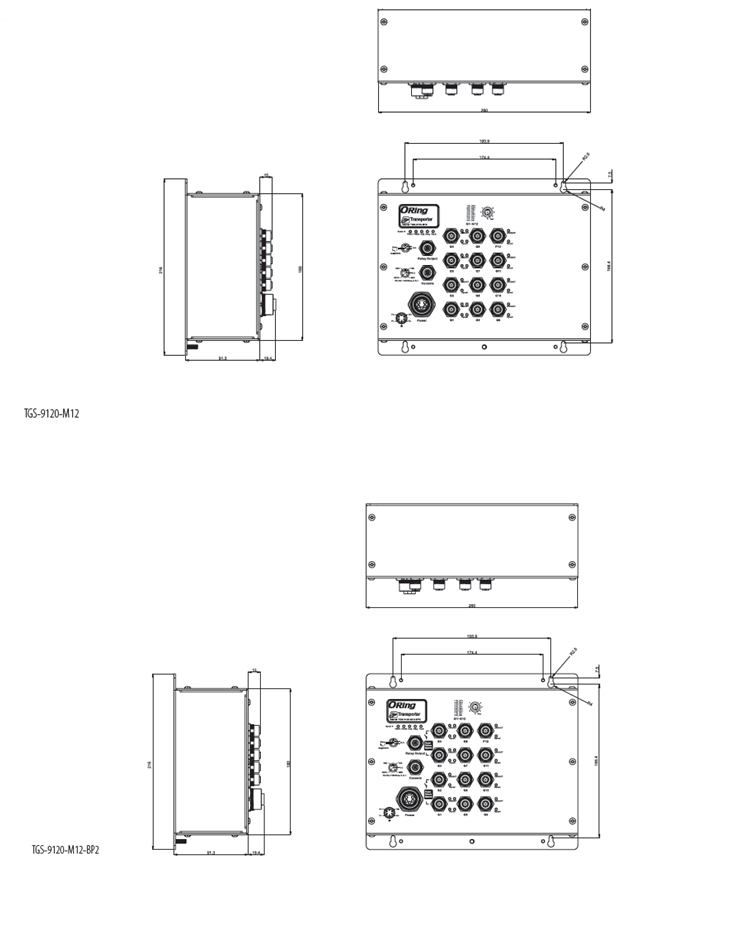

| 尺寸(宽 x 深 x 高) | 260 (宽) x 91.3 (深) x 216(高) mm | |
| 重量 (g) | 2196g | 2218g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27, EN61373 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| MTBF | 392,235 小时 | 352,270 小时 |
| 质保 | 5年 | |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| TGS-9120-M12 | 工业级12 口千兆网管型以太网交换机，EN50155，12 个10/100/1000Base-T(X) M12 端口 |
| TGS-9120-M12-BP2 | 工业级12 口千兆网管型以太网交换机，EN50155，12 个10/100/1000Base-T(X) M12 端口，2 对中继旁路端口 |
