IGPCS-E140 资料下载

4个10/100/1000Base-T(X)端口
支持IEEE 802.3at标准,高达可提供65W(每个端口提供上限30W输出)
12VDC @ ATX电源
每个网口都支持PoE和非PoE连接(自动侦测)
支持PCIe x1总线,兼容x4, x8和x16 PCIe插槽
兼容PCIe v1.1
10K巨帧
自适应和自动MDI/MDI-X
存储转发
支持流控

  • 简介

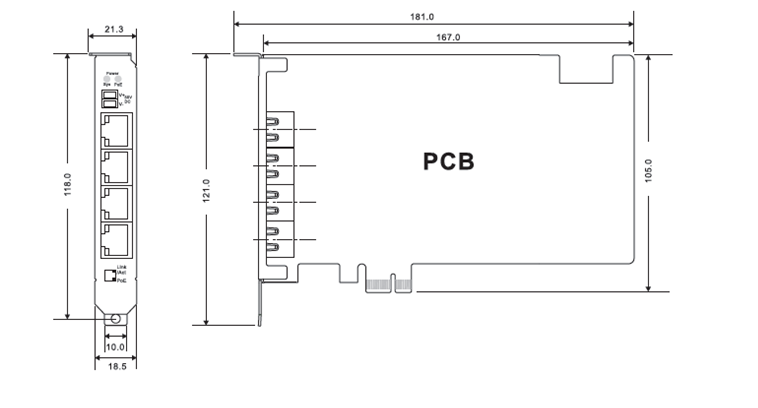

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IGPCS-E140系列工业级非网管型PCIe以太网交换机板卡,支持PoE,提供4个10/100/1000Base-T(X) PoE端口,自动MDI/MDIX。IGPCS-E140可以安装在主板中的PCIe插槽中,使得IPC或嵌入式系统可以与任何网络设备进行通讯。因此,IGPCS-E140是IPC /嵌入式系统配备以太网通信功能的理想解决方案。

交换机型号 IGPCS-E140
物理端口
10/100/1000Base-T(X)
RJ45 PoE 端口
4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3at PoE 标准
MAC 地址表大小 8K
处理方式 存储转发
LED 指示灯
电源指示灯 绿色:电源 LED x 1
PoE 指示灯 绿色:PoE 电源 LED x 1
10/100/1000Base-T(X) RJ45
PoE 端口指示灯
绿色:端口Link/Act.
绿色:PoE 供电
电源
电源输入 PCIe 总线供电
PoE 电源输入 12VDC @ ATX 电源
电源功耗 4.2W
PoE 电源输出 IEEE802.3at/af 标准,上限可达65W (每个端口上限可达30W)
过载保护
机械特性
尺寸(宽 x 深 x 高) 21.3 (宽) x 178 (深) x 121 (高) mm
重量 (g) 150g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -10 ~ 60℃ (14 ~ 140℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
支持操作系统
Microsoft DOS / Win98 / WinMe / WinXP / Win2000 / WinServer2003 / Vista /
WinServer 2008 / Win7 / Win8
Unix (Linux) Linux for Kernel 3.x / 2.6.x / 2.4.x, FreeBSD for 7.x / 8.0,
SCO OpenServer for 6 / UnixWare 7.1.x
Novell Novell client for DOS (ODI driver)
Novell server driver (Support OS 5.x and 6.x)
其他 MacOS 10.4 / 10.5 / 10.6 / 10.7
质保
质保 5年
型号名称 描述
IGPCS-E140 工业级4 口非网管型全千兆PCIe 以太网交换机,支持PoE,4 个10/100/1000Base-T(X) PoE 端口
  • IGPCS-E140
  • 快速安装手册
  • ORing工具光盘
