ICS-4040 资料下载
  • 4 个10/100Base-T(X)端口
  • 快速冗余环网:O-Ring(单一环网最多250 台交换机,自愈时间<10ms)
  • 支持RSTP/STP(IEEE 802.1w/D)
  • 支持SNMP v1/v2c/v3,http,telnet 管理方式
  • 可通过网管软件Open-Vision 配置
  • Syslog, Email, SNMP trap 事件报警机制
  • 兼容PCI 总线V2.2
  • 简介

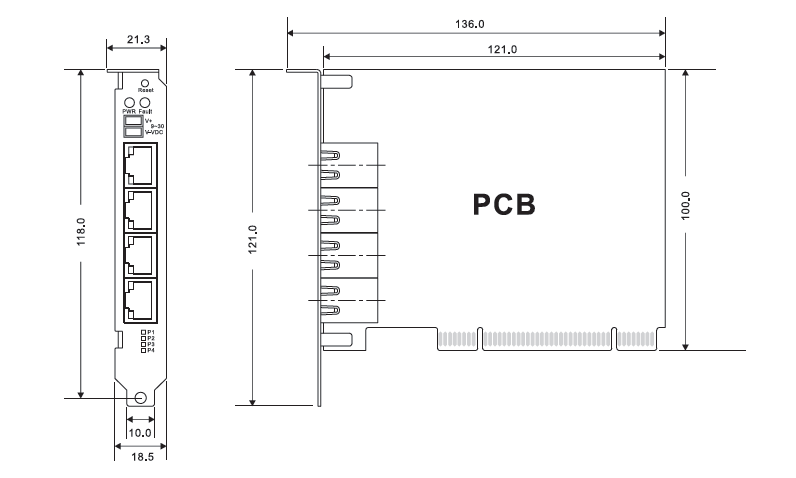

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

ICS-4040系列工业级简易网管型PCI以太网交换机板卡,提供4个10/100Base-T(X)端口。ICS-4040可以安装在主板中的PCI插槽中,使得IPC或嵌入式系统可以与任何网络设备进行通讯。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)和RSTP/STP(IEEE802.1w/D),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,ICS-4040支持冗余电源输入,即使IPC母版发生故障,数据仍可以继续通信,而且网络不会中断。因此,ICS-4040是IPC/嵌入式系统配备以太网通信功能的最佳解决方案。

交换机型号 ICS-4040
物理端口
10/100Base-T(X),RJ45 端口 4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x Flow Control (流量控制)
IEEE 802.1D STP (生成树协议)
IEEE 802.1w RSTP (快速生成树协议)
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 2K
优先等级队列 4
处理方式 存储转发
交换机特性 交换机背板带宽: 1.0Gbps
VLAN: 基于端口方式
安全特性 开启/关闭端口
通过VLAN 网络隔离
SNMP v1/v2c/v3 加密验证和访问控制
软件特性 STP/RSTP (IEEE 802.1D/w)
O-Ring: 单一环网250 个节点, 自愈时间<10ms
可监测端口状态, 统计流量信息和确保端口安全
DHCP 客户端
网络冗余 O-Ring,O-Chain,RSTP,STP
LED 指示灯
电源/Ready 指示灯 绿色:电源 LED x 1
故障指示灯 红色:交换机异常
10/100Base-T(X)
RJ45 端口指示灯
绿色:端口Link/Act.
橙色:O-Ring 端口指示灯
故障输出
继电器 继电器输出故障报警 1A@24VDC(可选)
电源
电源输入 PCI 总线供电,外接9~30 VDC 电源,2-pin 接线端子
电源功耗 3.5W
过载保护
反向保护 有(接线端子)
机械特性
尺寸(宽 x 深 x 高) 121 (高) x 100 (宽)mm
重量 (g) 100g
工作环境
工作温度 -10 ~ 60℃ (14 ~ 140℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC 60068-2-32
震动 IEC60068-2-6
质保
质保 3年
型号名称 描述
ICS-4040 工业级4 口简易网管型PCI 板卡式以太网交换机,4 个10/100Base-T(X)端口
  • ICS-4040
  • 快速安装手册
  • ORing工具光盘
