CPGS-B9142ET-C 资料下载
  • 符合EN50155 标准
  • 支持3U 和16HP CompactPCI 插槽,可热插拔
  • 兼容PICMG 2.0
  • 6 个10/100/1000Base-T(X) 端口
  • 支持9.6K 字节巨帧
  • 支持O-Ring(单一环网最多250 台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
  • 支持IPv6 协议
  • 支持Modbus TCP 协议
  • IEEE 802.3az 高效节能以太网技术
  • 提供HTTPS/SSH 安全加密
  • 支持SMTP Client
  • 基于应用的QoS 管理,基于IP 带宽管理
  • 基于端口的设备绑定安全功能
  • DoS/DDoS 攻击自动防御
  • IGMP v2/v3 (IGMP snooping)组播管理
  • SNMP v1/v2/v3 & RMON & 802.1Q VLAN 网络管理
  • 通过Web(HTTP/HTTPS)、Telnet、Console(CLI)、Open-Vision多种方式管理和配置
  • 支持LLDP 协议
  • 多种事件报警机制
  • 简介

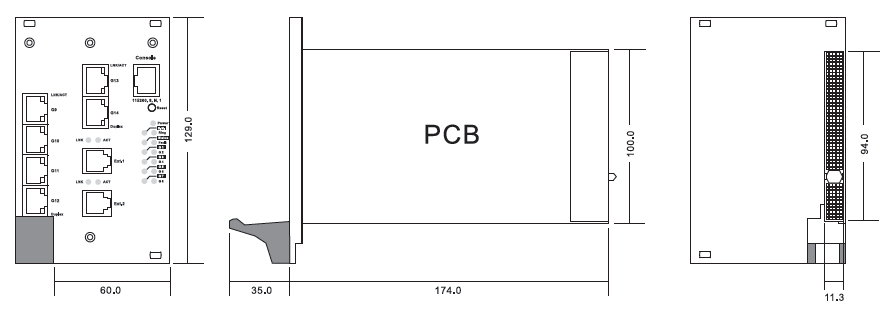

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

ORing CompactPCI系列工业以太网交换机专为工业应用而设计,如轨道交通。CPGS-B9142ET-C网管型以太网交换机,符合EN50155标准,提供8个10/100/1000Base-T(X) CompactPCI 端口和6个10/100/1000Base-T(X) RJ45端口。此外,CPGS-B9142ET-C还提供2线以太网扩展端口,用于长距离数据传输。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~70℃宽 温,保证设备在恶劣环境下稳定运行。除基于Web、Telnet和Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,CPGS-B9142ET-C系列交换机是轨道交通应用中构建高效以太网的最佳选择。

交换机型号 PGS-B9142ET-C
物理端口
10/100/1000Base-T(X)
MDI/MDIX 自适应
14 个(8 个CompactPCI 接口,6 个RJ45接口)
(兼容PICMG 2.0)
2 线扩展端口 2
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1D STP (生成树协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级序列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:28.4 Gbps
最大VLAN 数量:4095
IGMP 组播组:128 每个VLAN
端口速率:用户自定义
巨帧 9.6K 字节
安全特性 基于端口的设备绑定安全功能
开启/关闭端口,基于MAC 地址的端口安全
基于端口的访问控制(802.1X)
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv1/v2/v3 加密认证
HTTPS/SSH 网络安全加密
软件特性 STP/RSTP/MSTP(IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN (802.1Q) 带VLAN 标记和GVRP
IGMP snooping
基于IP 的带宽管理
DOS/DDOS 自动防御
端口配置、监控、状态、安全监控
支持DHCP Server/Client/Relay
SMTP Client
Modbus TCP
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
RS-232 Console 端口 RS-232,RJ45,含Console 线
115200bps, 8, N, 1
LED 指示灯
电源指示灯 绿色:电源 LED x 1
状态指示灯 绿色:以太网状态
Ring Master 指示灯 绿色:指示交换机运行于O-Ring Master 模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring 模式
电源指示灯 绿色:电源 LED x 1
故障指示灯 橙色:系统故障
10/100/1000Base-T(X)
端口指示灯
绿色:端口Link/Act.
扩展端口指示灯 绿色(上):数据传输
绿色(下):端口连接状态
电源
电源输入 CompactPCI 总线供电(5VDC)
电源功耗 21.5W
过载保护
机械特性
尺寸(宽 x 深 x 高) 81.7 (W) x 209 (D) x 129.0 (H)mm
重量 (g) 469 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EN50155 (EN50121-3-2, EN55011, EN50121-4)
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
质保 5年

             * MRP功能按需提供。

型号名称 描述
CPGS-B9142ET-C 工业级3U 16口网管型全千兆CompactPCI 以太网交换机,EN50155,8个10/100/1000Base-T(X) CompactPCI 端口
和6个10/100/1000Base-T(X) RJ45端口,2 个扩展端口
  • CPGS-B9142ET-C
  • Console 线
  • 快速安装手册
  • ORing工具光盘
