IES-C1160-L非网管型工业以太网交换机，提供16个10/100Base-T(X)RJ45电口。通过顶部面板上的DIP开关，用户可以启用或禁用广播风暴控制、组播过滤和QoS优先级管理功能，符合PROFINET A级一致性（CC-A）标准，并支持基于EtherNet/IP应用QoS管理，因此，该交换机适合用于PROFINET和Ethernet/IP网络。此外，-40℃~ 75℃工作温度，保障在恶劣环境下可以稳定运行。因此，该交换机是工业以太网应用理想选择之一。

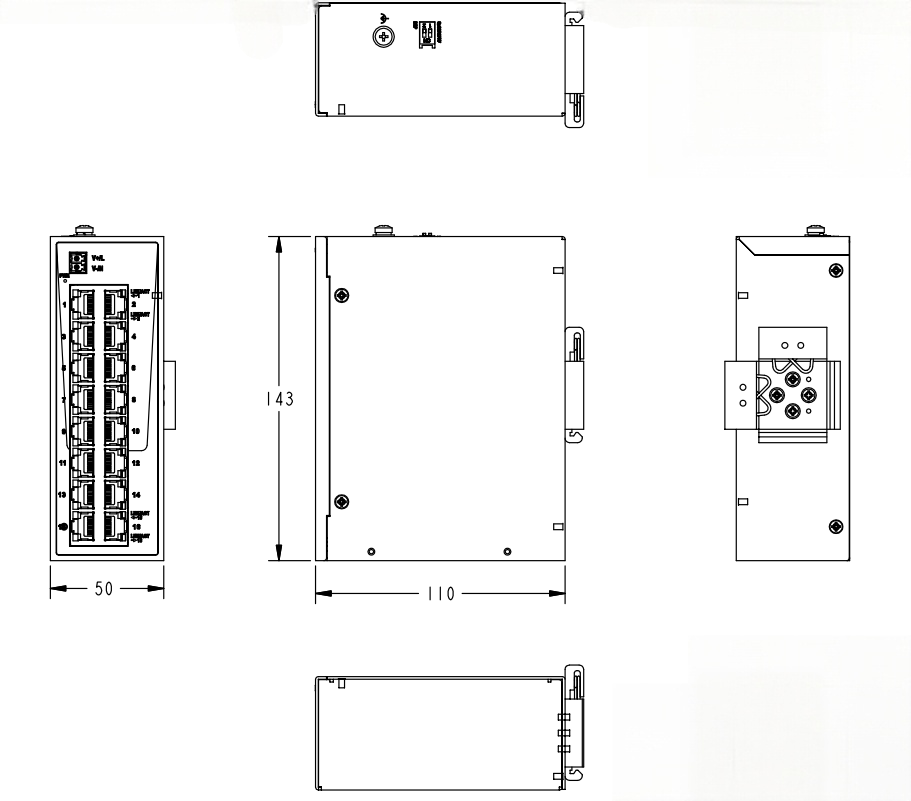

尺寸
单位：mm
规格
|
端口及标准 |
|
|
RJ45电口 |
16 x 10/100Base-T(X) |
|
以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3x flow control（流量控制） |
|
交换特性 |
|
|
处理类型 |
存储转发 |
|
交换机背板带宽 |
3.2Gbps |
|
吞吐量 |
2.3808 Mpps @ 64-byte packets |
|
MAC 地址表大小 |
8K |
|
数据包缓冲区大小 |
4Mbits |
|
交换延迟时间 |
<10 µs |
|
DIP开关配置 |
|
|
DIP功能设置 |
QoS & RCFFF:开启优先级管理，同时开启组播过滤，阻止LLDP和PROFINET PTCP组播包转发 BSP :开启广播风暴过滤 |
|
LED指示灯 |
|
|
电源指示灯（PWR） |
PWR 1 电源指示灯 |
|
端口指示灯 |
电口1~16: Link/ Act. |
|
电源参数 |
|
|
输入电压 |
9.6~60 VDC / 18~30 VAC |
|
电源接口 |
2 pin 端子 |
|
电源功耗 |
4W |
|
过载电流保护 |
支持 |
|
反向保护 |
支持 |
|
物理属性 |
|
|
防护等级 |
IP 40 |
|
外壳材质 |
金属 |
|
安装方式 |
导轨 |
|
尺寸 |
50(宽) x 110(深) x 143(高)mm |
|
重量 |
360 g |
|
产品认证 |
|
|
EMC |
CE EMC (EN 55035, EN 55032), FCC Part 15 B |
|
EMI |
EN 55032, EN 61000-6-4, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A |
|
EMS |
EN 55035 (IEC/EN 61000-4-2 (ESD), IEC/EN 61000-4-3 (RS), IEC/EN 61000-4-4 (EFT), IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP) |
|
冲击 |
IEC 60068-2-27 |
|
跌落 |
IEC 60068-2-31 |
|
震动 |
IEC 60068-2-6 |
|
安全 |
IEC/EN 62368-1,UL61010-1& UL 61010-2-201 |
|
工作环境 |
|
|
工作温度 |
-40 ~ 75℃ (-40 ~ 167oF) |
|
存储温度 |
-40 ~ 85℃ (-40 ~ 185oF) |
|
工作湿度 |
5% ~ 95%，无凝露 |
|
MTBF与质保 |
|
|
MTBF时间 |
1,197,919小时 |
|
质保时间 |
5年 |
|
包装清单 |
|
|
设备 |
1 x IES-C1160-L |
|
其他 |
1 x DIN 导轨安装套件 1 x 快速安装指南 |
|
IES-C1160-L |
16口非网管工业以太网交换机，含16x10/100Base-T(X)电口 |
