工业交换机

端口及标准

RJ45电口

5 x 10/100/1000Base-T(X)

以太网标准

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3x flow control（流量控制）

交换特性

处理类型

存储转发

交换机背板带宽

10Gbps

吞吐量

7.44 Mpps @ 64-byte packets

MAC 地址表大小

2K

数据包缓冲区大小

1Mbits

交换延迟时间

<7 µs

DIP开关配置

DIP功能设置

QoS & RCFFF:开启优先级管理，同时开启组播过滤，阻止LLDP和PROFINET PTCP组播包转发

BSP :开启广播风暴过滤

LED指示灯

电源指示灯（PWR）

PWR 1 电源指示灯

端口指示灯

电口1~5: Link/ Act.

电源参数

输入电压

9.6~60 VDC / 18~30 VAC

电源接口

2 pin 端子

电源功耗

3W

过载电流保护

支持

反向保护

支持

物理属性

防护等级

IP 40

外壳材质

金属

安装方式

导轨

尺寸

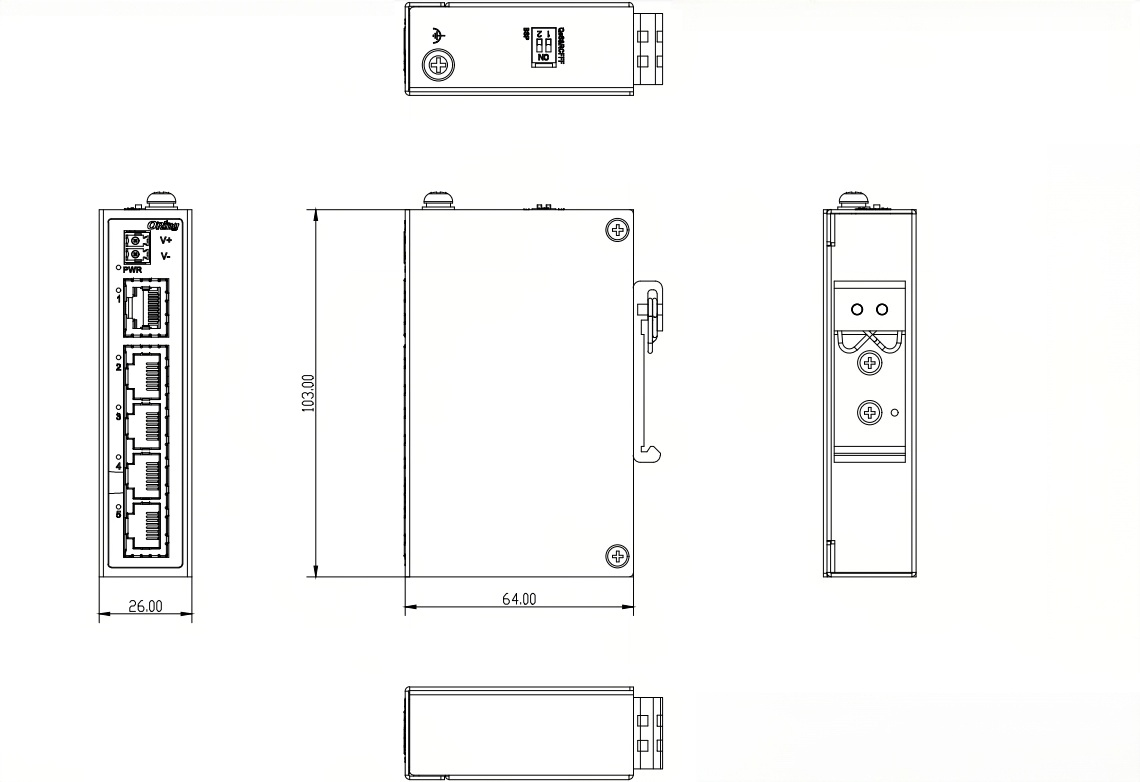

26 (宽) x 64(深) x 103(高)mm

重量

134 g

产品认证

EMC

CE EMC (EN 55035, EN 55032), FCC Part 15 B

EMI

EN 55032, EN 61000-6-4, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A

EMS

EN 55035 (IEC/EN 61000-4-2 (ESD)
IEC/EN 61000-4-3 (RS)
IEC/EN 61000-4-4 (EFT)
IEC/EN 61000-4-5 (Surge)
IEC/EN 61000-4-6 (CS)
IEC/EN 61000-4-8(PFMF)
IEC/EN 61000-4-11 (DIP))

冲击

IEC 60068-2-27

跌落

IEC 60068-2-31

震动

IEC 60068-2-6

安全

IEC/EN 62368-1,UL61010-1& UL 61010-2-201

工作环境

工作温度

-40 ~ 75℃ (-40 ~ 167^oF)

存储温度

-40 ~ 85℃ (-40 ~ 185^oF)

工作湿度

5% ~ 95%，无凝露

MTBF与质保

MTBF时间

2,815,267小时

质保时间

5年

包装清单

设备

1 x IGS-C1050-L

其他

1 x DIN 导轨安装套件

1 x 快速安装指南
