RGPS-92222GCP-NP 资料下载
支持O-Ring(单一环网顶多250台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
24个PoE端口,支持IEEE 802.3at标准,每个端口提供上限30W输出
PoE智能管理和设备状态检测
支持IPv6协议
支持Modbus TCP协议
IEEE 802.3az有效节能以太网技术
提供HTTPS/SSH可靠加密
支持SMTP客户端
基于应用的QoS管理,基于IP带宽管理
基于端口的设备绑定可靠功能
DoS/DDoS攻击自动防御
IGMP v2/v3 (IGMP snooping)组播管理
SNMP v1/v2/v3 & RMON & 802.1Q VLAN网络管理
ACL,TACACS+,802.1X用户可靠认证
9.6K字节巨帧
通过Web(HTTP/HTTPS)、Telnet、Console(CLI)、Open-Vision多种方式管理和配置
支持LLDP协议
19英寸机架式安装
  • 简介

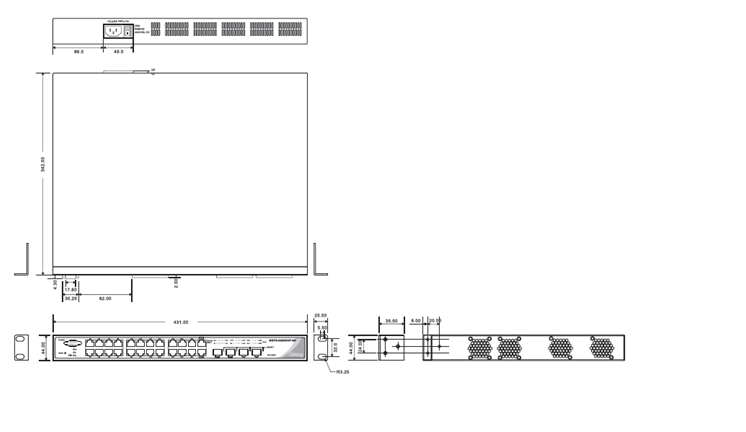

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

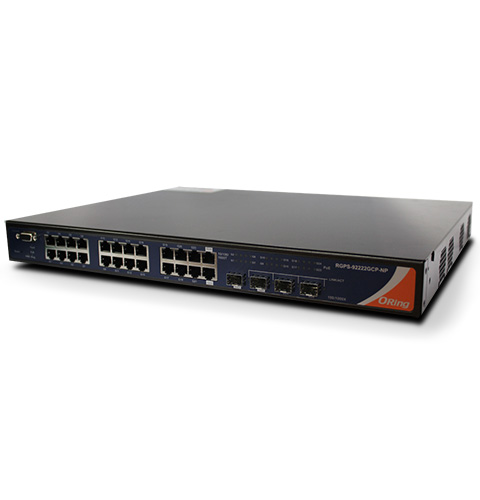

RGPS-92222GCP-NP网管型全千兆PoE以太网交换机,含22个10/100/1000Base-T(X)电口 PoE(P.S.E),2个千兆Combo P.S.E.端口和2个100/1000Base-X光口,SFP插槽;符合IEEE802.3at PoE标准,每个端口提供上限30W输出。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~70℃宽温,保证设备在恶劣环境下稳定运行。除基于WEB、Telnet、Console(CLI)行管理和配置外,ORing还提供Open-Vision网管软件,对交换机进行集中管理和配置。因此,RGPS-92222GCP-NP系列交换机是构建以太网的理想选择。

交换机型号 RGPS-92222GCP-NP-LP  RGPS-92222GCP-NP-P
 RGPS-92222GCP-NP
物理端口
10/100/1000 Base-T(X)电口
PoE (P.S.E) RJ45
MDI/MDIX 自适应
22
千兆Combo 复合端口,
10/100/1000Base-T(X)P.S.E.
和100/1000Base-X SFP
2
100/1000Base-X SFP 插槽 2
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE 802.z 1000Base-X
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 认证
IEEE 802.1AB LLDP (链路层发现协议)
IEEE 802.3at PoE 标准
MAC 地址表大小 8K
优先级序列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:52Gbps
VLAN上限数量:4095
VLAN ID范围:VID 1 ~ 4094
IGMP组播组:256每个VLAN
端口速率:用户自定义
巨帧 9.6K 字节
特性 基于端口的设备绑定功能
开启/关闭端口,基于MAC 地址的端口
基于端口的访问控制(802.1X)
基于MAC 地址认证
QoS 分配
Guest VLAN
MAC 地址限制
TACACS+
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络管理
Web 和CLI 授权认证
15 级授权
IP source guard
软件特性 IEEE 1588v2
IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP(IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记和GVRP
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态
DHCP 客户端/服务器/中继
SMTP 客户端
Modbus TCP
DNS 客户端防火墙
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
Console 口 RS-232,DB9,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源指示灯
Ring Master指示灯 绿色:指示交换机运行于O-Ring Master模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring 模式
绿色闪烁:Ring 故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X) RJ45
PoE端口指示灯
双色LED :绿色(1000Mbps 端口Link/Act),
橙色(10/100Mbps 端口Link/Act)
100/1000Base-X SFP
端口指示灯
绿色:端口Link/Act
PoE 指示灯 绿色:PoE 指示灯 x 24
电源
电源输入 100 ~ 240VAC,带电源插座 100 ~ 240VAC,带电源插座 50 ~ 57VDC,接线端子
供电电源 450W(含电源供电) 1000W(含电源供电) 不含电源供电
电源功耗 37W(不含PD) 37W(不含PD) 17W(不含PD)
过载保护
反向保护
机械特性
安装 19 英寸机架式
尺寸(宽 x 深 x 高) 431 (宽) x 342 (深) x 44(高) mm
重量 (g) 5000g 5730g 3982g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
MTBF 361,412 小时 348,492 小时 TBD
质保 5年

* MRP功能按需提供。


型号名称 描述
RGPS-92222GCP-NP-LP_US 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,低功率电源,US电源接口
RGPS-92222GCP-NP-LP_EU 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,低功率电源,EU电源接口
RGPS-92222GCP-NP-LP_UK 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,低功率电源,UK电源接口
RGPS-92222GCP-NP-LP_JP 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,低功率电源,JP电源接口
RGPS-92222GCP-NP-P_US 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,含电源,US电源接口
RGPS-92222GCP-NP-P_EU 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,含电源,EU电源接口
RGPS-92222GCP-NP-P_UK 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,含电源,UK电源接口
RGPS-92222GCP-NP-P_JP 工业级26口机架式网管型千兆PoE以太网交换机,含22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽,含电源,JP电源接口
RGPS-92222GCP-NP 工业级26口机架式网管型千兆PoE以太网交换机,22个10/100/1000Base-T(X)P.S.E,2个千兆Combo P.S.E.端口
和2个100/1000Base-X,SFP插槽
  • RGPS-92222GCP-NP/LP/P
  • 电源线
  • 快速安装手册
  • ORing工具光盘
  • 机架安装套件
