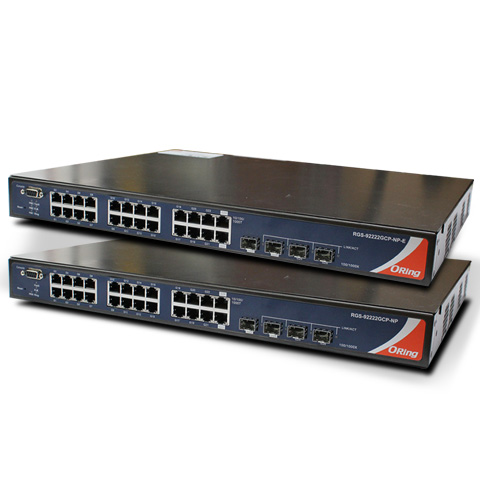

RGS-92222GCP-NP-E 资料下载
22个10/100/1000Base-T(X),2个千兆复合端口和2个100/1000Base-X,SFP 插槽
支持O-Ring(单一环网顶多250 台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
O-Chain 附加冗余环网,兼容不同品牌、不同网络拓扑结构
支持IPv6 协议
支持Modbus TCP 协议
IEEE 802.3az 有效节能以太网技术
提供HTTPS/SSH 可靠加密
支持SMTP 客户端
基于应用的QoS 管理,基于IP 带宽管理
基于端口的设备绑定可靠功能
DoS/DDoS 攻击自动防御
IGMP v2/v3 (IGMP snooping)组播管理
SNMP v1/v2/v3 & RMON & 802.1Q VLAN 网络管理
ACL,TACACS+,802.1X 用户可靠认证
9.6K 字节巨帧
SFP 插槽支持DDM 功能
多种事件报警机制
支持DBU-01 配置备份工具
通过Web、Telnet、Console(CLI)、Open-Vision 多种方式管理和配置
支持LLDP 协议
19 英寸机架式安装
  • 简介

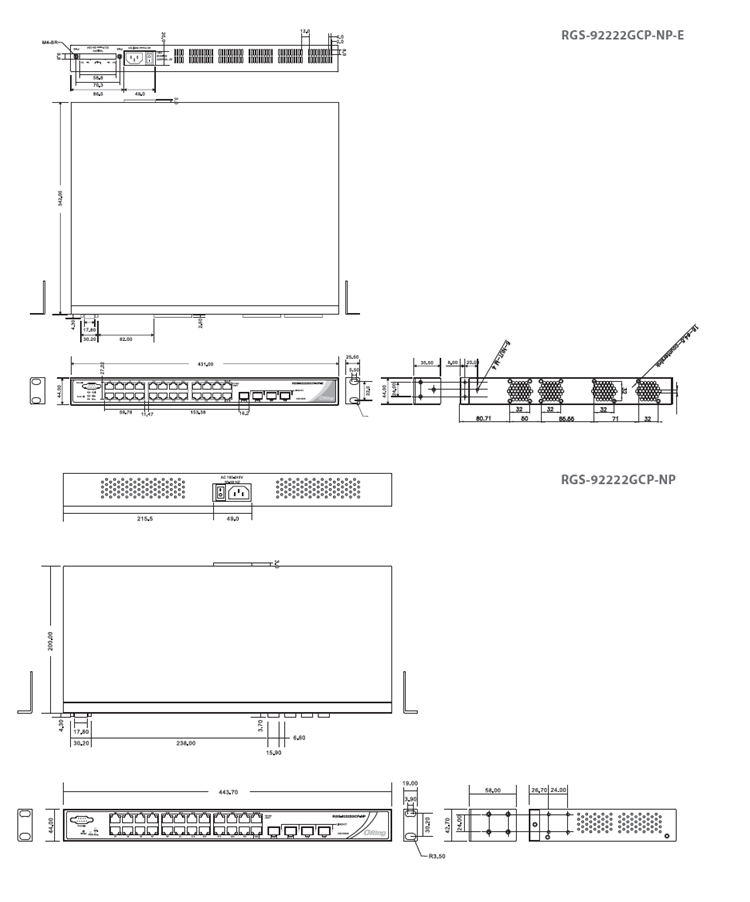

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

RGS-92222GCP-NP网管型全千兆以太网交换机,含22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X光口,SFP插槽。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~75℃宽温,保证设备在恶劣环境下稳定运行。除基于WEB、Telnet、Console(CLI)行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,RGS-92222GCP-NP系列交换机是构建以太网的理想选择。

交换机型号 RGS-92222GCP-NP RGS-92222GCP-NP-E
物理端口
10/100/1000 Base-T(X)电口
RJ45,MDI/MDIX 自适应
22
千兆Combo 复合端口
10/100/1000Base-T(X)
和100/1000Base-X SFP
2
100/1000Base-X SFP 插槽 2
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE 802.z 1000Base-X
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级序列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:52Gbps
VLAN上限数量:4095
VLAN ID范围:VID 1 ~ 4094
IGMP组播组:256每个VLAN
端口速率:用户自定义
巨帧 9.6K 字节
特性 基于端口的设备绑定功能
开启/关闭端口,基于MAC 地址的端口
基于端口的访问控制(802.1X)
基于MAC 地址认证
QoS 分配
Guest VLAN
MAC 地址限制
TACACS+
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络管理
Web 和CLI 授权认证
IP source guard
软件特性 IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP(IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记和GVRP
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态
DHCP 客户端/服务器/中继
SMTP 客户端
NTP Server
Modbus TCP
DNS 客户端防火墙
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
Console 口 RS-232,DB9,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源指示灯
Ring Master指示灯 绿色:指示交换机运行于O-Ring Master模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring 模式
绿色闪烁:Ring 故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X) RJ45
端口指示灯
双色LED :绿色(1000Mbps 端口Link/Act),
橙色(10/100Mbps 端口Link/Act)
100/1000Base-X SFP
端口指示灯
绿色:端口Link/Act
故障输出
继电器 继电器故障输出1A@24VDC
电源
电源输入 100 ~ 240VAC,带电源插座 100 ~ 240VAC,带电源插座
冗余36 ~ 72VDC 电源输入,6-pin 接线端子
电源功耗 22W 23W
过载保护 仅DC 电源
反向保护
机械特性
安装 19 英寸机架式
尺寸(宽 x 深 x 高) 443.7 (宽) x 200 (深) x 44(高) mm 431 (宽) x 342 (深) x 44(高) mm
重量 (g) 2850g 4360g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS IEC 61000-4-2: 2008; IEC 61000-4-3: 2006 + A1: 2007 + A2: 2010;
IEC 61000-4-4: 2012; IEC 61000-4-5: 2014;
IEC 61000-4-6: 2013; IEC 61000-4-8: 2009; IEC 61000-4-11: 2004
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
质保 5年
MTBF 481,088小时 400,391小时

* MRP功能按需提供。


型号名称 描述
RGS-92222GCP-NP_US 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,US电源接口
RGS-92222GCP-NP_EU 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,EU电源接口
RGS-92222GCP-NP_UK 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,UK电源接口
RGS-92222GCP-NP_JP 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,JP电源接口
RGS-92222GCP-NP-E_US 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,增强版,US电源接口
RGS-92222GCP-NP-E_UK 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,增强版,UK电源接口
RGS-92222GCP-NP-E_EU 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,增强版,EU电源接口
RGS-92222GCP-NP-E_JP 工业级26口机架式网管型千兆以太网交换机,22个10/100/1000Base-T(X)电口,2个千兆复合端口和2个100/1000Base-X,
SFP插槽,增强版,JP电源接口
  • RGS-92222GCP-NP
  • 电源线
  • 快速安装手册
  • 机架安装套件
  • ORing 工具光盘
