RGS-9168GCP 资料下载
  • 提供16 个千兆光电复合端口和8 个100/1000Base-X 光口,SFP 插槽
  • 快速冗余环网:O-Ring(单一环网最多250 台交换机,自愈时间<30ms)
  • O-Chain 附加冗余环网, 兼容不同品牌、不同网络拓扑结构
  • 支持MSTP/RSTP/STP(IEEE 802.1s/w/D)
  • 支持IPv6 协议
  • 支持Modbus TCP 管理
  • IEEE 802.3az 高效节能以太网技术
  • 提供HTTPS/SSH 安全加密
  • 支持SMTP 客户端和NTP Sever
  • 基于IP 地址的带宽管理
  • 支持基于应用的QoS 管理
  • 基于端口的设备绑定安全功能
  • DoS/DDoS 攻击自动防御
  • IGMP v2/v3 (IGMP snooping)组播管理
  • 支持SNMP v1/v2c/v3 & RMON & 802.1Q VLAN 网络管理
  • 支持ACL,802.1X 用户安全认证,基于端口设备绑定
  • 支持10K 字节巨帧
  • SFP 插槽支持DDM 功能
  • 多种事件报警机制
  • 通过Web、Console(CLI)、Open-vision 多种方式管理和配置
  • 支持LLDP 协议
  • 19 英寸机架式安装
  • 简介

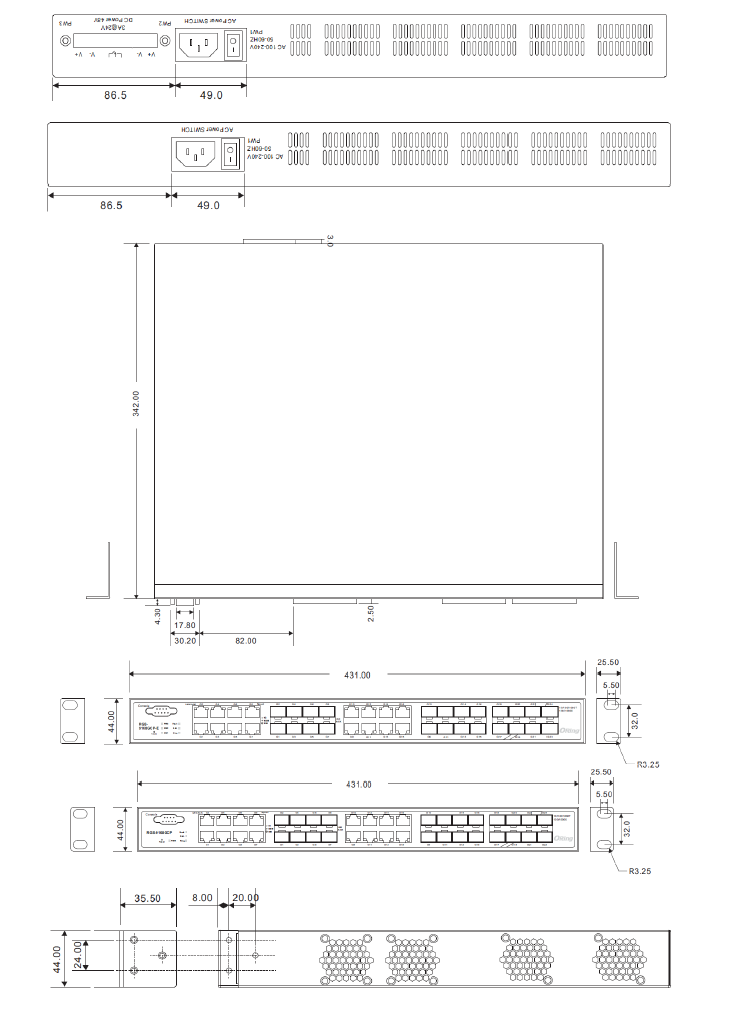

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

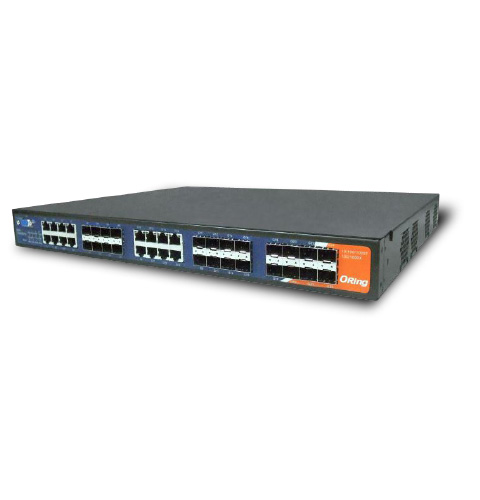

RGS-9168GCP系列千兆网管型以太网交换机,提供16个千兆光电复合端口(10/100/1000Base-T(X) 电口,RJ45和100/1000Base-X光口, SFP插槽)和8个100/1000Base-X光口,SFP插槽。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。除基于Web、Console(CLI)命令行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。另外,RGS-9168GCP系列支持宽,-40℃~75℃的工作温度保证设备在恶劣环境下稳定运行。因此,RGS-9168GP是构建稳定千兆光纤以太网的最佳选择。

交换机型号 RGS-9168GCP RGS-9168GCP-E
物理端口
千兆光电复合端口
(10/100/1000Base-T(X)电口,RJ45
和100/1000Base-X光口,SFP 插槽)
16
100/1000Base-X 光口
SFP插槽
8
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX 和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级队列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
交换机背板带宽:128Gbps
有效VLAN 数:4095
VLAN ID 范围:VID 1 ~ 4094
IGMP 组播组:256 个 @ 每个VLAN
端口限速:用户自定义
安全特性 基于端口的设备绑定安全功能
开启/关闭端口,基于MAC 地址的端口安全
基于端口的访问控制(802.1x)
单802.1x 和多802.1x
基于MAC 地址认证
MAC 地址限制
通过VLAN(802.1Q)网络隔离
SNMPv3 加密认证
HTTPS/SSH 增强网络安全管理
Web 和CLI 授权认证
IP source guard
巨帧 10K 字节
软件特性 IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP (IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记和GVRP
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态、安全监控
DHCP 客户端/服务器/中继
Modbus TCP
SMTP Client
NTP server
网络冗余 O-Ring,O-Chain,RSTP,MSTP,STP
RS-232 串口控制端口 RS-232,DB9,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源指示灯 LED x 3
绿色:电源1/2/3 电源指示灯
Ring Master 指示灯 (R.M.) 绿色:指示系统运行于O-Ring Master 模式
O-Ring 指示灯 (Ring) 绿色:指示系统运行于O-Ring 模式;
闪烁:Ring 故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X) RJ45
端口指示灯
绿色:Link/Act.
双色LED 表示速率:绿色-10000Mbps,橙色-100Mbps,关闭-10Mbps
100/1000Base-X SFP
光口指示灯
绿色:Link/Act
故障报警
继电器 -- 1A@24VDC 继电器故障输出
电源
电源输入 100~240VAC 输入 100~240VAC 电源输入,
48VDC(36~72VDC)输入,6-pin 接线端子
电源功耗 28.2W 28.2W
过载保护 有 @ 接线端子
反向保护
机械特性
安装方式 19 英寸机架式
尺寸(宽 x 深 x 高) 431 (W) x 342 (D) x 44 (H) mm
重量 (g) 4117 g 4437 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC 60068-2-32
震动 IEC60068-2-6
安全 EN60950-1
质保
质保 5年

* MRP功能按需提供。

型号名称 描述
RGS-9168GCP_US 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,US电源接口
RGS-9168GCP_UK 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,UK电源接口
RGS-9168GCP_EU 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,EU电源接口
RGS-9168GCP_JP 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,JP电源接口
RGS-9168GCP-E_US 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,增强型,US电源接口
RGS-9168GCP-E_UK 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,增强型,UK电源接口
RGS-9168GCP-E_EU 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,增强型,EU电源接口
RGS-9168GCP-E_JP 工业级24口机架式网管型千兆以太网交换机,16个千兆光电复合端口和8个100/1000Base-X SFP插槽,增强型,JP电源接口
  • RGS-9168GCP(-E)
  • 快速安装手册
  • ORing 安装光盘
  • 机架式安装套件
  • Console 线缆
  • 电源线
