IMC-P111-M12系列是一款经济型的光电转换器，可通过光纤延长通讯距离，有效结余了成本。IMC-P111-M12支持10/100Base-T(X) P.S.E.电口和100Base-FX光口之间转换, 通过光纤延长通讯距离，有效地节约了成本。符合IEC 61850-3和IEEE 1613、EN50155标准，可适用于轨道交通和电力行业。IMC-P111-M12支持MDI/MDI-X自适用, 不必使用交叉线缆。此外，-支持-40~85℃宽温和宽电压输入，适用于恶劣的工业环境。
IMC-P111-M12支持LFP（链路故障传递）功能。用户可以方便的通过拨码开关开启LFP功能，当设备检测到一条链路出现中断，会自动断开另一条链路，告知应用软件应用故障，停止发送数据。因此，IMC-P111-M12系列是可靠的光电转换器，满足轨道交通和电力行业的应用需求。
| 光电转换器型号 | IMC-P111FX-MM-M12 | IMC-P111FX-SS-M12 | IMC-P111P-M12 | |
|---|---|---|---|---|
| 物理端口 | ||||
| 10/100Base-T(X)端口 | 1 (M12 A-coded) | 1 (M12 A-coded) | 1 (M12 A-coded) | |
| 光口规格 | 光口数 | 1 | 1 | -- |
| 光口类型 | 100Base-FX | 100Base-FX | -- | |
| 光口模式 | 多模 | 单模 | -- | |
| 光纤直径(μm) |
62.5/125 μm @ 50/125 μm |
9/125 μm | -- | |
| 光纤接口类型 | SC | SC | -- | |
| 传输距离(Km) | 2 Km | 30 Km | -- | |
| 波长(nm) | 1310 nm | 1310 nm | -- | |
| 光输出功率. 上限 (dbm) | -14 dbm | -8 dbm | -- | |
| 光输出功率. 下限 (dbm) | -23.5 dbm | -15 dbm | -- | |
| 光输入功率. 上限(饱和度) | 0 dbm | 0 dbm | -- | |
| 光输入功率. 下限(灵敏度) | -31 dbm | -34 dbm | -- | |
| 链路损耗(db) | 7.5 db | 19 db | -- | |
| 100Base-FX SFP端口 | -- | -- | 1 | |
| 技术 | ||||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX IEEE 802.3x 流控 |
|||
| 处理方式 | 存储转发 | |||
| DIP拨码开关 |
拨码开关1：LFP模式（ON：开启；OFF：关闭） 拨码开关2：以太网速率（ON：10Mbps；OFF：10/100Mbps自适应） 拨码开关3：全/半双工（ON：半双工；OFF：全/半双工自动协商） 拨码开关4：光纤全/半双工（ON：半双工；OFF：全双工） |
|||
| 报警DIP开关 | ||||
| DIP开关1 | 电源1故障报警：ON：开启；OFF：关闭 | |||
| DIP开关2 | 电源2故障报警：ON：开启；OFF：关闭 | |||
| LED 指示灯 | ||||
| 电源指示灯 |
-LV型号：绿色：电源 LED x 3 （ON：电源输入；OFF：电源输入中断） -HV型号：绿色：电源 LED x 2 （ON：电源输入；OFF：电源输入中断） |
|||
|
10/100Base-T(X) RJ45端口指示灯 |
绿色：端口Link/Act （ON：连接；闪烁：工作；OFF：中断） 橙色：端口双工模式（ON ：全双工；OFF：半双工） |
|||
|
100ase-FX SFP 端口指示灯 |
绿色：端口Link/Act （ON：连接；闪烁：工作；OFF：中断） 橙色：端口光纤双工模式（ON ：全双工；OFF：半双工） |
|||
| LFP状态指示灯 | 橙色（ON：LFP功能故障；OFF：LFP功能关闭） | |||
| 故障指示灯 | 橙色：系统故障 | |||
| 双工指示灯 | 绿色：端口双工指示灯（ON：全双工；OFF：半双工） | |||
| 电源 | ||||
| LV输入电压 |
3路直流电源输入： 两路12~48VDC电源输入，7-pin接线端子 1路12~45VDC电源输入，电源插孔 |
|||
| HV输入电压 | 两路100~240VAC电源输入，8-pin接线端子 | |||
| 电源功耗 |
LV型号：12W HV型号： 4.8W @ 100VAC 5.8W @ 240VAC |
LV型号：12W HV型号： 4.8W @ 100VAC 5.8W @ 240VAC |
LV型号：12W HV型号： 4.8W @ 100VAC 5.8W @ 240VAC |
|
| 过载保护 | 有 | |||
| 反向保护 | 有（接线端子） | |||
| 机械特性 | ||||
| 防护等级 | IP-30 | |||

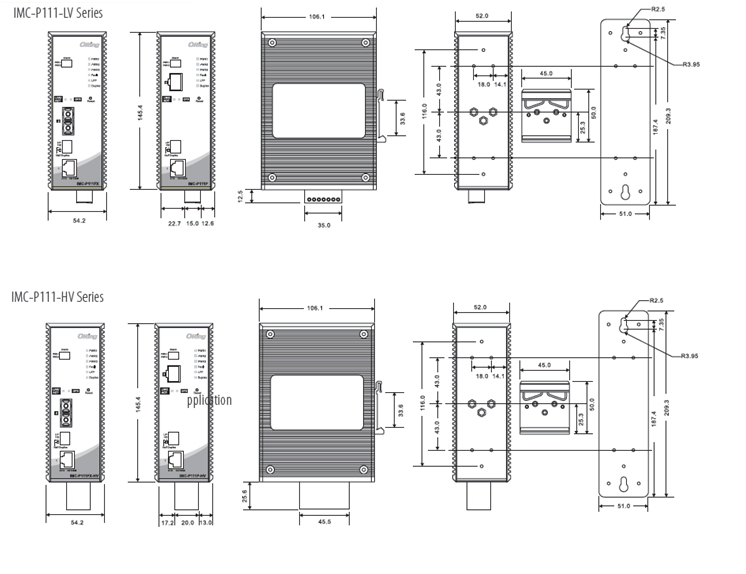

| 尺寸(宽 x 深 x 高) | 52 (宽) x 106.1 (深) x 144.3 (高) mm | |||
| 重量 (g) |
LV型号：660 g HV型号：802 g |
LV型号：660 g HV型号：802 g |
LV型号：650 g HV型号：792 g |
|
| 工作环境 | ||||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |||
| 工作温度 | -40 ~ 85℃ (-40 ~ 185℉) | |||
| 工作湿度 | 5% ~ 95% 非凝露 | |||
| 认证标准 | ||||
| 电力 | IEC 61850-3, IEEE 1613 | |||
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|||
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
|||
| 冲击 | IEC60068-2-27 | |||
| 跌落 | IEC60068-2-32 | |||
| 震动 | IEC60068-2-6 | |||
| 质保 | ||||
| 质保 | 5年 | |||
| 型号名称 | 描述 |
|---|---|
| IMC-P111FX-MM-SC-M12-LV | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，多模，2Km/1310nm，SC连接头，低电压输入 |
| IMC-P111FX-SS-SC-M12-LV | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，单模，30Km/1310nm,，SC连接头，低电压输入 |
| IMC-P111FX-MM-SC-M12-HV_US |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，多模，2Km/1310nm，SC连接头，高电压输入， 美式电源插座 |
| IMC-P111FX-SS-SC-M12-HV_US |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，单模，30Km/1310nm,，SC连接头，高电压输入， 美式电源插座 |
| IMC-P111FX-MM-SC-M12-HV_UK |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，多模，2Km/1310nm，SC连接头，高电压输入， 英式电源插座 |
| IMC-P111FX-SS-SC-M12-HV_UK |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，单模，30Km/1310nm,，SC连接头，高电压输入， 英式电源插座 |
| IMC-P111FX-MM-SC-M12-HV_EU |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，多模，2Km/1310nm，SC连接头，高电压输入， 欧式电源插座 |
| IMC-P111FX-SS-SC-M12-HV_EU |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，单模，30Km/1310nm,，SC连接头，高电压输入， 欧式电源插座 |
| IMC-P111FX-MM-SC-M12-HV_JP |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，多模，2Km/1310nm，SC连接头，高电压输入， 日式电源插座 |
| IMC-P111FX-SS-SC-M12-HV_JP |
工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX，单模，30Km/1310nm,，SC连接头，高电压输入， 日式电源插座 |
| IMC-P111P-M12-LV | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX SFP，低电压输入 |
| IMC-P111P-M12-HV-US | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX SFP，高电压输入，美式电源插座 |
| IMC-P111P-M12-HV-UK | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX SFP，高电压输入，英式电源插座 |
| IMC-P111P-M12-HV-EU | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX SFP，高电压输入，欧式电源插座 |
| IMC-P111P-M12-HV-JP | 工业级光电转换器，1个10/100Base-T(X)转1个100Base-FX SFP，高电压输入，日式电源插座 |
