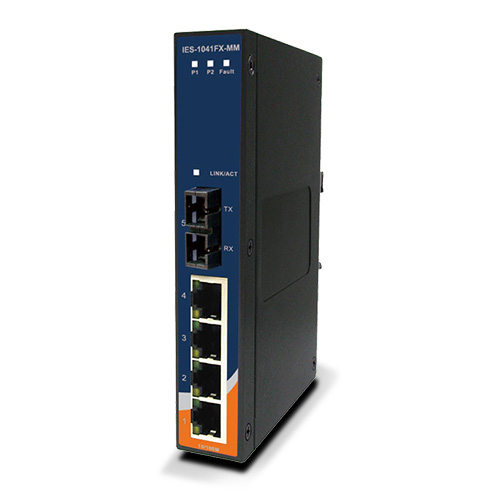

IES-1041FX/1042FX系列非网管型以太网交换机，含4个10/100Base-T(X) RJ45电口和1个/2个100Base-FX单模/多模光口，SC接口。IES-1041FX/1042FX系列支持冗余电源输入, 继电器故障输出报警系统和浪涌保护，IP-30防护等级，-40 ~ 70℃宽温，保障在恶劣环境下可以稳定的运行。
| 交换机型号 | IES-1041FX-MM-SC | IES-1041FX-SS-SC | IES-1042FX-MM-SC | IES-1042FX-SS-SC | |
|---|---|---|---|---|---|
| 物理端口 | |||||
|
10/100 Base-T(X) 电口，RJ45， MDI/MDIX 自适应 |
4 | 4 | 4 | 4 | |
| 光口规格 | 光口数 | 1 | 1 | 2 | 2 |
| 光口速率 | 100Base-FX | 100Base-FX | 100Base-FX | 100Base-FX | |
| 光口模式 | 多模 | 单模 | 多模 | 单模 | |
| 光纤直径 (μm) |
62.5/125 μm 50/125 μm |
9/125 μm |
62.5/125 μm 50/125 μm |
9/125 μm | |
| 光口连接类型 | SC | SC | SC | SC | |
| 传输距离(Km) | 2 Km | 30 Km | 2 Km | 30 Km | |
| 波长 (nm) | 1310 nm | 1310 nm | 1310 nm | 1310 nm | |
|
光口输出功率上限 (dbm) |
-14 dbm | -8 dbm | -14 dbm | -8 dbm | |
|
光口输出功率下限 (dbm) |
-23.5 dbm | -15 dbm | -23.5 dbm | -15 dbm | |
|
光口输出功率上限 (饱和度) |
0 dbm | 0 dbm | 0 dbm | 0 dbm | |
|
光口输出功率下限 (灵敏度) |
-31 dbm | -34 dbm | -31 dbm | -34 dbm | |
| 链路损耗(db) | 7.5 db | 19 db | 7.5 db | 19 db | |
| 技术 | |||||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX and 100Base-FX IEEE 802.3x Flow Control（流量控制） |
||||
| MAC 地址表大小 | 2048 | ||||
| 处理方式 | 存储转发 | ||||
| LED 指示灯 | |||||
| 电源指示灯 | 绿色：电源工作正常 | ||||
| 故障指示灯 | 橙色：电源PWR1 或者PWR2 故障 | ||||
| 10/100Base-T(X) RJ45 |
绿色：端口Link/Act. 橙色 ：双工/冲突 |
||||
| 故障报警 | |||||
| 继电器 | 继电器故障输出1A@24VDC | ||||
| 电源 | |||||
| 电源输入 | 12~48VDC 冗余电源 6-pin 接线端子 | ||||
| 电源功耗 | 5W | 5W | 7W | 7W | |
| 过载保护 | 有 | ||||
| 反向保护 | 有 | ||||
| 机械特性 | |||||
| 防护等级 | IP-30 | ||||

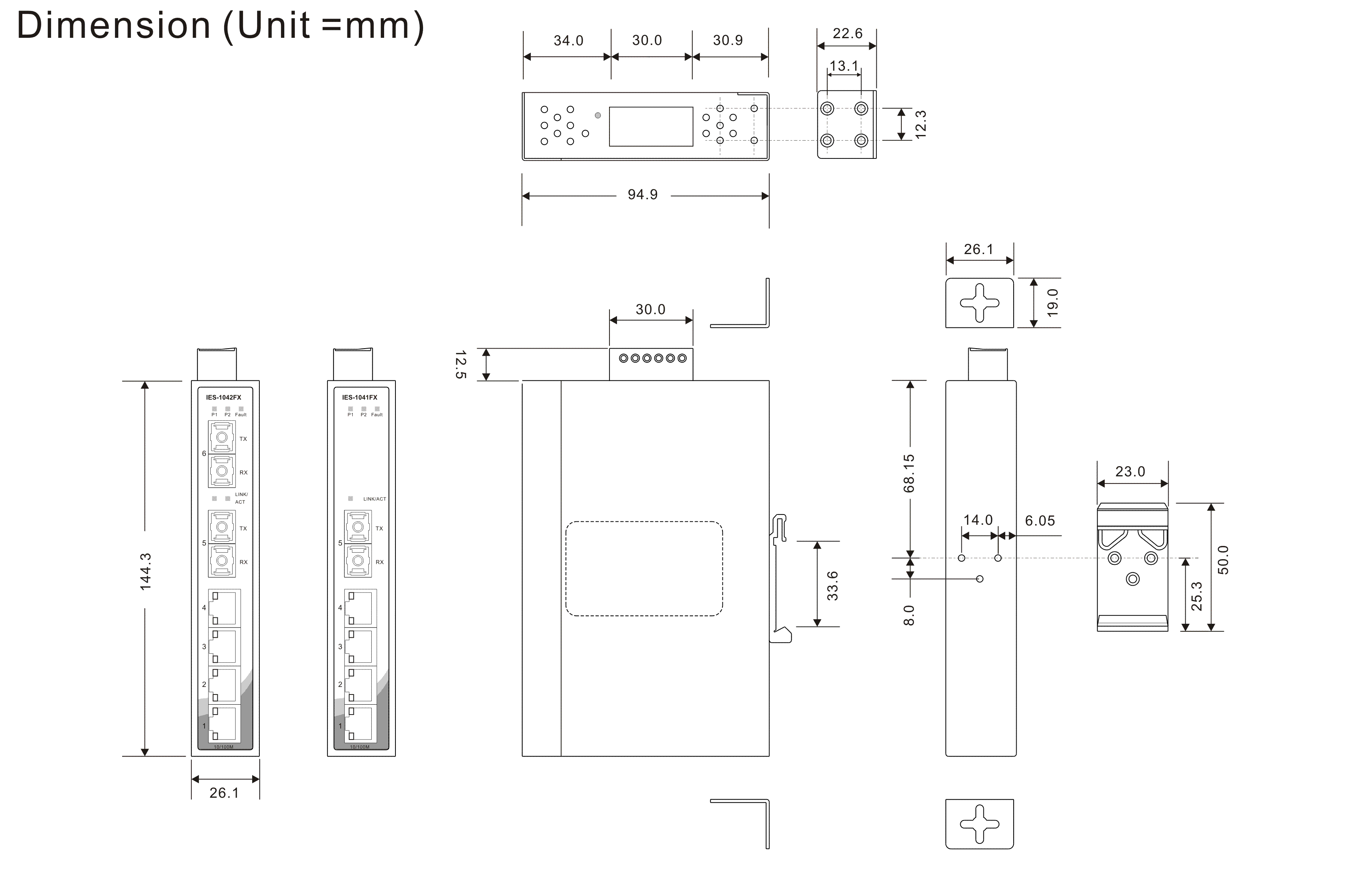

| 尺寸(宽 x 深 x 高) | 26.1(宽) x 94.9(深) x 144.3(高) mm | ||||
| 重量 (g) | 378 g | 378 g | 382 g | 382 g | |
| 工作环境 | |||||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | ||||
| 工作温度 | -40 ~70℃ (-40 ~158℉) | ||||
| 工作湿度 | 5% ~ 95% 非凝露 | ||||
| 认证标准 | |||||
| EMI | FCC Part 15, CISPR (EN55022) class A | ||||
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
||||
| 冲击 | IEC60068-2-27 | ||||
| 跌落 | IEC60068-2-32 | ||||
| 震动 | IEC60068-2-6 | ||||
| 质保 | |||||
| MTBF | 668,306 小时 | ||||
| 质保 | 5年 | ||||
| 型号名称 | 描述 |
|---|---|
| IES-1041FX-MM-SC |
工业级5 口非网管型以太网交换机，含4 个10/100Base-T(X)电口，RJ45 和1 个100Base-FX，多模， 2Km/1310nm，SC 接口 |
| IES-1041FX-SS-SC |
工业级5 口非网管型以太网交换机，含4 个10/100Base-T(X)电口，RJ45 和1 个100Base-FX，单模， 30Km/1310nm，SC 接口 |
| IES-1042FX-MM-SC |
工业级6 口非网管型以太网交换机，含4 个10/100Base-T(X)电口，RJ45 和2 个100Base-FX，多模， 2Km/1310nm，SC 接口 |
| IES-1042FX-SS-SC |
工业级6口非网管型以太网交换机，含4 个10/100Base-T(X)电口，RJ45 和2 个100Base-FX，单模， 30Km/1310nm，SC 接口 |
