IGPS-9842GTP网管型冗余以太网交换机，支持PoE供电，含8个10/100/1000Base-T(X) PSE端口，4个10/100/1000Base-T(X)电口和2个100/1000Base-X SFP端口，符合EN50155标准。支持多种网络冗余协议，O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。IGPS-9842GTP符合IEEE802.3 at协议，每个端口提供上限30W输出（总计上限可达120W）。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外，ORing还提供Open-Vision网管软件，对交换机进行集中管理和配置。因此，IGPS-9842GTP系列交换机是构建以太网的理想选择。
| 交换机型号 | IGPS-9842GTP | IGPS-9842GTP-24V |
|---|---|---|
| 物理端口 | ||
|
10/100/1000 Base-T(X)电口PoE RJ45 MDI/MDIX 自适应 |
8 (IEEE 802.3at) | |
|
10/100/1000 Base-T(X)电口 RJ45 MDI/MDIX 自适应 |
4 | |
| 100/1000Base-X SFP 插槽 | 2 | |
| 技术 | ||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE802.3ab 1000Base-T IEEE 802.z 1000Base-X IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 认证 IEEE 802.1AB LLDP (链路层发现协议) IEEE 802.3at PoE 标准 |
|
| MAC 地址表大小 | 8K | |
| 优先级序列 | 8 | |
| 处理方式 | 存储转发 | |
| 交换机特性 |
延迟时间：7μs 背板带宽：28Gbps VLAN 上限数量：256 IGMP 组播组：128 每个VLAN 端口速率：用户自定义 |
|
| 巨帧 | 9.6K 字节 | |
| 特性 |
基于端口的设备绑定功能 开启/关闭端口，基于MAC 地址的端口 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius 集中密码管理 SNMPv3 加密认证 HTTPS/SSH 增强网络管理 |
|
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/w/s) 冗余网络协议O-Ring（自愈时间<30ms @ 250 台交换机） 支持TOS/Diffserv 实时流量QoS (802.1p） 支持VLAN(802.1Q) 带VLAN 标记和GVRP IGMP snooping 基于IP 的带宽管理 基于应用的QoS 管理 DoS/DDoS 自动防御 端口配置、监控、状态 DHCP 客户端/服务器/中继 SMTP 客户端 Modbus TCP |
|
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) | |
| Console 口 | RS-232，RJ45，115200bps，8,N,1 （支持备份工具） | |
| LED 指示灯 | ||
| 电源指示灯 | 绿色：电源 LED x 3 | |
| PoE 指示灯 | 绿色：PoE 指示灯 x 8 | |
| Ring Master 指示灯 | 绿色：指示交换机运行于O-Ring Master 模式 | |
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring 模式 绿色闪烁：Ring 故障 |
|
| 故障指示灯 | 橙色：系统故障 | |
|
10/100/1000Base-T(X) RJ45 PoE 端口指示灯 (P1~ P8) |
双色LED ：绿色（1000Mbps 端口Link/Act），橙色（10/100Mbps 端口Link/Act） | |
|
10/100/1000Base-T(X) RJ45 端口指示灯 (P9~P12) |
绿色：端口Link/Act 双色LED 表示通讯速率：绿色 (1000M)，橙色(100M)，off (10M) |
|
| 100/1000Base-X SFP 端口指示灯 | 绿色：端口Link/Act | |
| 故障输出 | ||
| 继电器 | 继电器故障输出1A@24VDC | |
| 电源 | ||
| 电源输入 | 50~57 VDC 冗余电源 6-pin 接线端子 | 12~57 VDC 冗余电源 6-pin 接线端子 |
| PoE 输出功率 | 50~57 VDC：上限可达240W（每个端口上限30W） |
12~24 VDC：上限可达60W（每个端口上限30W） 24~57VDC：上限可达120W（每个端口上限30W） |
| 电源功耗 | 13.2W | |
| 过载保护 | 有 | |
| 反向保护 | 无 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

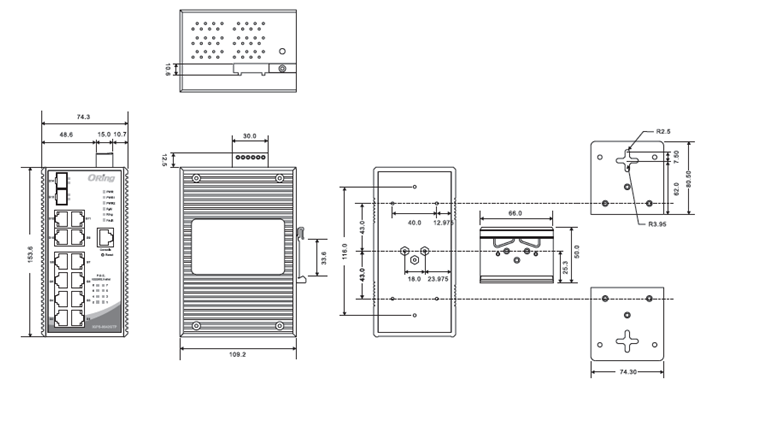

| 尺寸(宽 x 深 x 高) | 74.3 (宽) x 109.2 (深) x 153.6(高) mm | |
| 重量 (g) | 1270g | |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| MTBF | 827,091 小时 | 517,832 小时 |
| 质保 | 5年 | |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| IGPS-9842GTP |
工业级14口千兆网管型PoE 以太网交换机，含8 个10/100/1000Base-T(X) PoE (P.S.E.) RJ45，4 个10/100/1000Base-T(X)电口 和2个100/1000Base-X SFP 插槽 |
| IGPS-9842GTP-24V |
工业级14口千兆网管型PoE 以太网交换机，含8 个10/100/1000Base-T(X) PoE (P.S.E.) RJ45，4 个10/100/1000Base-T(X)电口 和2个100/1000Base-X SFP 插槽，24VDC 电源输入 |
