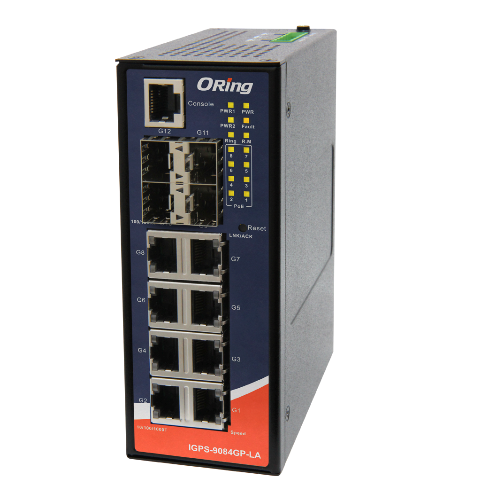

IGPS-9084GP-LA千兆网管型PoE以太网交换机，支持PoE供电，提供8个10/100/1000Base-T(X)PoE（P.S.E.）电口，RJ45和4个100/1000Base-X SFP插槽。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP(RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。IGPS-9084GP-LA提供8kV ESD和4kV浪涌保护，确保产品不受瞬时电击的损害。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。除基于Web、Telnet、Console(CLI)进行管理和配置外，ORing还提供专业的Open-Vision网管软件，对交换机进行集中管理和配置。因此，IGPS-9084GP-LA系列交换机是构建高效以太网的理想选择。
| 交换机型号 | IGPS-9084GP-LA |
|---|---|
| 物理端口 | |
|
10/100/1000Base-T(X) 电口 PoE（P.S.E.）RJ45 MDI/MDI-X自适应 |
8 |
|
100/1000Base-X光口 SFP插槽 |
4 |
| 技术 | |
| 以太网标准 |
IEEE 802.310Base-T IEEE 802.3u100Base-TX 和100Base-FX IEEE 802.3z 1000Base-X IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1D STP（生成树协议） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 安全性认证 IEEE 802.1AB LLDP (链路层发现协议) IEEE 802.3at PoE 标准 |
| PoE 电源类型 | Endspan 模式 |
| PoE 输出 |
每个端口56VDC，350mA，最高15.4W (IEEE 802.3af) 每个端口56V DC，590mA，最高30W (IEEE 802.3at) |
| MAC 地址表大小 | 8K |
| 优先级队列 | 8 |
| 处理方式 | 存储转发 |
| 数据缓存 | 4M |
| 交换机特性 |
延迟时间：7μs 背板带宽：24Gbps 吞吐量：17.856Mpps @64Bytes 数据包 最大VLAN 数量：4096 VLAN ID 范围：VID 1 ~ 4096 IGMP 组播组：256 每个VLAN 端口速率：用户自定义 |
| 巨帧 | 9.6K字节 |
| 安全特性 |
基于端口的设备绑定安全功能 开启/关闭端口，基于MAC 地址的端口安全 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius 集中密码管理 SNMPv3 加密认证 HTTPS/SSH 增强网络安全管理 |
| 软件特性 |
STP/RSTP/MSTP(IEEE 802.1D/w/s) O-Ring 快速网络自愈技术（<30ms @ 250 台交换机） 支持TOS/Diffserv 实时流量QoS (802.1p） 支持VLAN(802.1Q) 带VLAN 标记 IGMP snooping 基于IP 的带宽管理 基于应用的QoS 管理 DoS/DDoS 自动防御 端口配置、监控、状态、安全监控 DHCP 客户端/服务器/中继 SMTP 客户端 Modbus TCP EtherNet/IP™ NTP server |
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) |
| Console设置 | RS-232 ，115200bps，8,N,1 |
| LED 指示灯 | |
| 电源指示灯 | 绿色：电源指示灯x 3 |
| Ring Master指示灯 | 绿色：指示交换机运行于O-Ring Master模式 |
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring模式 绿色闪烁：Ring故障 |
| 故障指示灯 | 橙色：系统故障 |
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
绿色：Link/Act 双色LED：绿色1000Mbps；橙色100Mbps；关闭10Mbps |
|
100/1000Base-X SFP 端口指示灯 |
绿色：端口Link/Act |
| PoE指示灯 | 绿色：PoE指示灯x 8 |
| 故障输出 | |
| 继电器 | 继电器故障输出1A@24VDC |
| 电源 | |
| 电源输入 | 50~57VDC冗余电源，6-pin接线端子 |
| 电源功耗 | 13.2W |
| 过载保护 | 有 |
| 反向保护 | 无 |
| Hi-POT | 1.5KV AC |
| 机械特性 | |
| 防护等级 | IP-30 |
| 尺寸(宽 x 深 x 高) | 54.3 (宽) x 108.3 (深) x 145.1 (高)mm |
| 重量 (g) | 779 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMC | CE EMC (EN 55024, EN 55032), FCC Part 15 B |
| EMI |
EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A |
| EMS |
EN 55024 (IEC/EN 61000-4-2 (ESD: Contact 8KV, Air 10KV), IEC/EN 61000-4-3 (RS),IEC/EN 61000-4-4 (EFT Power 2KV, Single 2KV), IEC/EN 61000-4-5 (Surge: Power 4KV, RJ45 4KV), IEC/EN 61000-4-6 (CS), IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP)) |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-1 |
| 震动 | IEC60068-2-6 |
| 安全 | EN60950-1 |
| 质保 | |
| MTBF | 516,416 小时 |
| 质保 | 5年 |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| IGPS-9084GP-LA |
工业级紧凑型12 口千兆网管型PoE 以太网交换机，8 个10/100Base-T(X)电口PoE（P.S.E.）RJ45 和4个10/1000Base-X 光口，SFP 插槽 |
